Рис. 1.43. Указатель стороны расположения лючка заливной горловины топливного бака
Треугольник, расположенный слева, рядом с сигнализатором уровня топлива в баке, указывает на то, что дверца топливной горловины находится с левой стороны Вашего автомобиля (рис. 1.43).
Рис. 1.44. Местоположение рычага открывания лючка заливной горловины топливного бака
Для открытия дверцы топливной горловины потяните рычаг вверх (рис. 1.44). При заполнении бака топливом выключите двигатель.
|
ВНИМАНИЕ При открывании крышки не снимайте ее быстро. В жаркую погоду топливо под давлением может стать причиной травмы, выплеснувшись наружу из отверстия заливной горловины, если крышка будет резко снята. |
Чтобы снять крышку топливного бака, поверните крышку против часовой стрелки на 90 градусов (до точки сжатия 1), а затем поверните ее дополнительно на 30 градусов (до точки 2). Сделайте небольшую паузу перед тем, как ее снять.
При открывании крышки Вы можете услышать характерный шипящий звук.
Снятая крышка может храниться на обратной стороне дверцы топливной горловины.

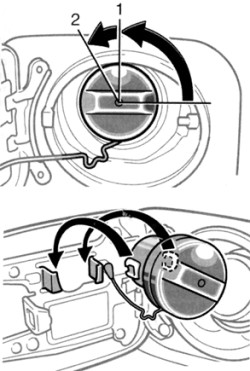

Рис. 1.45. Схема отворачивания и закрепления крышки заливной горловины топливного бака
Расположите крышку так, чтобы крючки располагались слева и справа, и вставьте ее в гнездо с внутренней стороны дверцы (рис. 1.45).
При установке крышки на место поворачивайте ее по часовой стрелке, пока не услышите щелчок. Щелчок означает, что крышка полностью закрыта.
