Инструменты:
- Насадка на вороток 10 мм
- Ключ торцевой
- Развертка
- Микрометр
- Инструмент для снятия-установки поршневых колец (экспандер)
- Отвертка плоская средняя
- Электробокс
- Молоток малый
- Латунный стержень
Детали и расходники:
- Коленчатый вал
1. Снимите поршень.

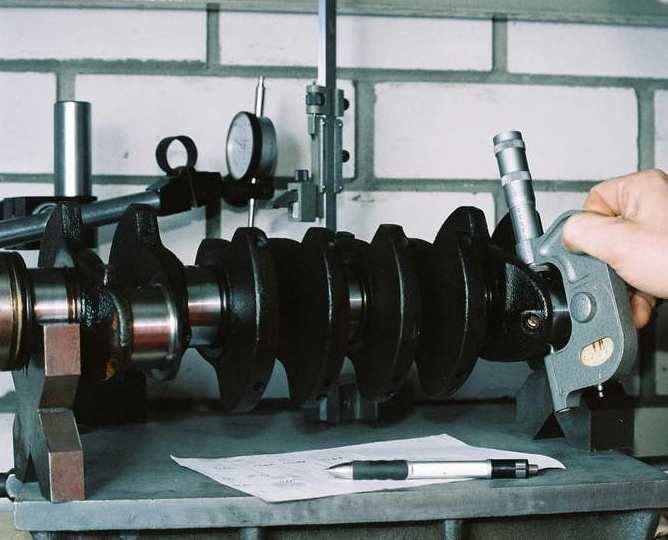

2. Микрометром измерьте диаметр каждой шатунной и коренной шейки в двух взаимно перпендикулярных плоскостях.
Измерение шатунных и коренных шеек
- Диаметр коренной шейки – 54,988–55,000 мм.
- Диаметр шатунной шейки – 47,990–48,000 мм.
Примечание:
Если значения диаметров выходят за указанные пределы, проверьте зазоры. При необходимости замените коленчатый вал.
3. Проверьте микрометром шатунные и коренные шейки на конусность и овальность. Замер выполняется в нескольких плоскостях с поворотом на 90°.
- Максимальная конусность и овальность – 0,003 мм.

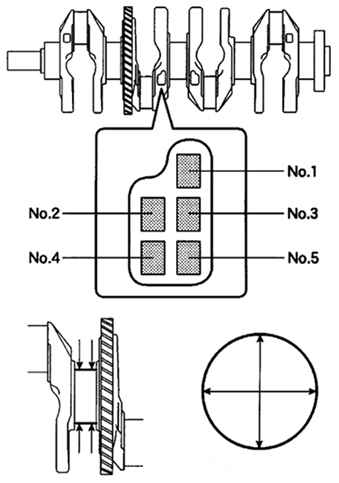

Маркировка...........мм
0.....................54,998–55,000
1.....................54,996–54,998
2.....................54,994–54,996
3.....................54,992–54,994
4.....................54,990–54,992
5.....................54,988–54,990
