Мигающий стоп на Renault Duster

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Решил сделать стопсигнал на спойлере в мигающем режиме. Вернее он мигает три раза и переходит в обычный режим. Как раз и спойлер снимал для переделки проводки от поворотников на спойлере и стопсигнала. Раньше кабель был проложен по канту между стеклом и дверью, и по наружней стороне заходил в салон к проводке задних фонарей.

Здесь кабель заходил раньше от спойлера в салон.

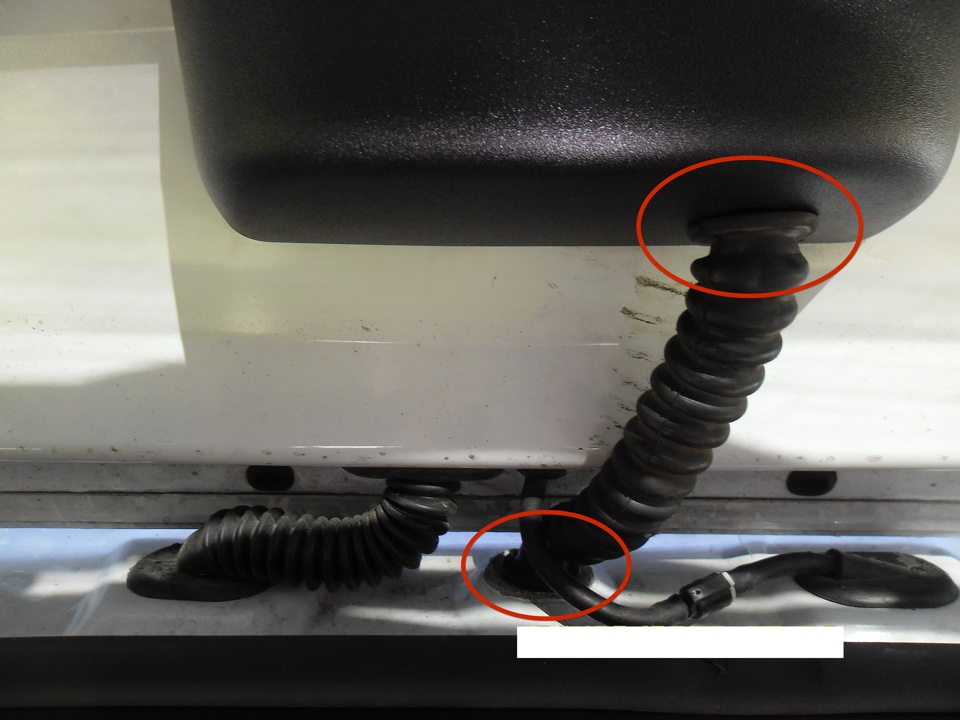

Спойлер имеет консоль по центру, просверлил в ней отверстие, приложил к двери и отметив место, просверлил ответное отверстие в двери. Через штатный стопсигнал провёл в кузов.В Дастере имеется заглушка под верхней кромкой двери, как раз подходит для этого дела. Необходимо только купить гофрированную резиновую трубку для проводки.

Из двери в салон.

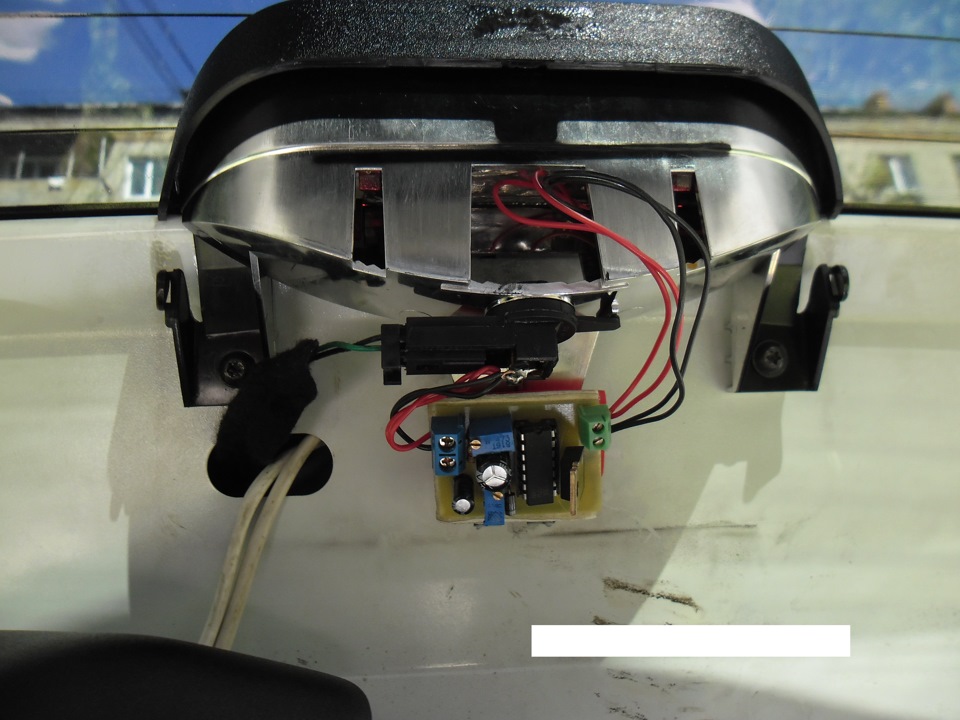

Проложив провод подключил блок, задающий режим работы стопа. Разместил его в корпусе штатного стопа.

Вот и блок.

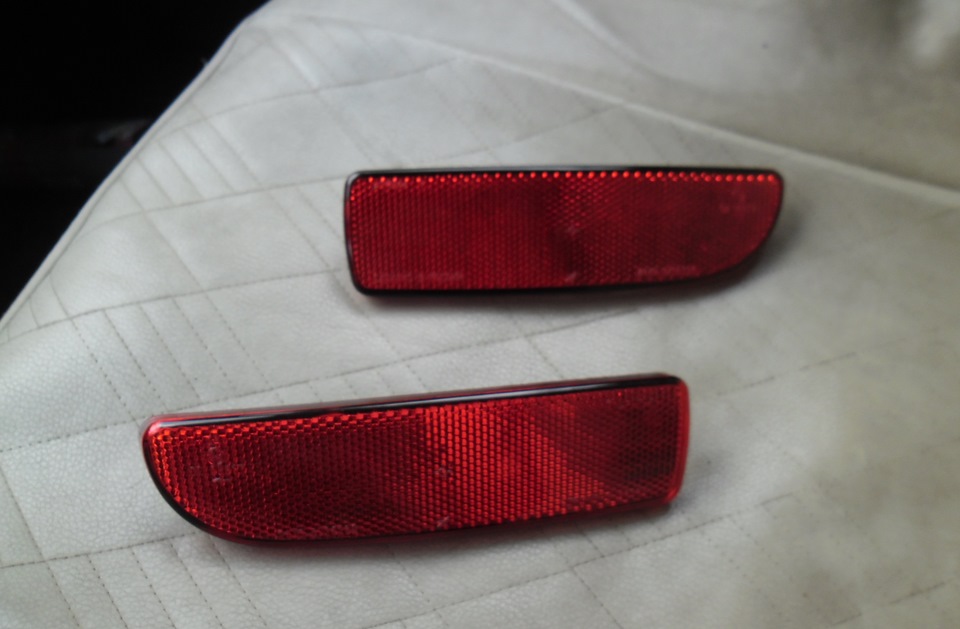

Попытка из светоотражателей в заднем бампере сделать противотуманки, не увенчалась успехом. На смену испорченным штатным были куплены ВАЗовские, от десятки вроде.

Для крепления к бамперу они имеют шпильку, М5. Шпилька коротка для крепления в штатное место. Просверлив отверстие под шпильку, надо закрепить её с помощью длинной гайки и болтика М5.

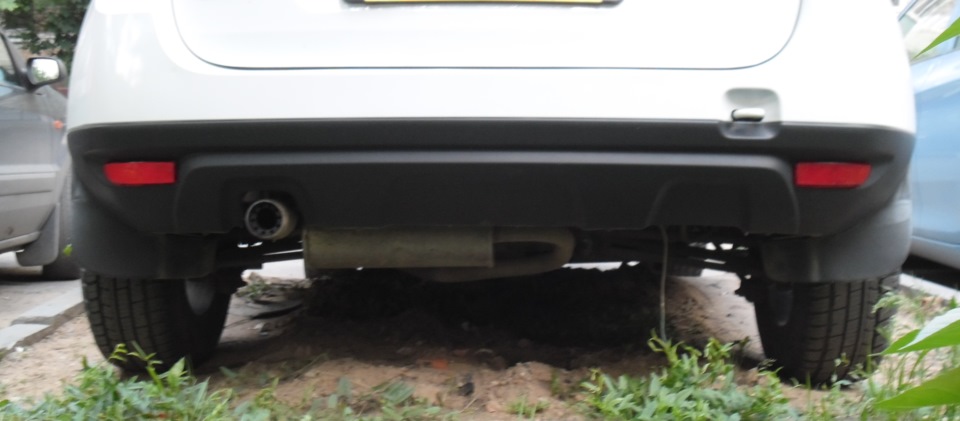

Уже на месте.

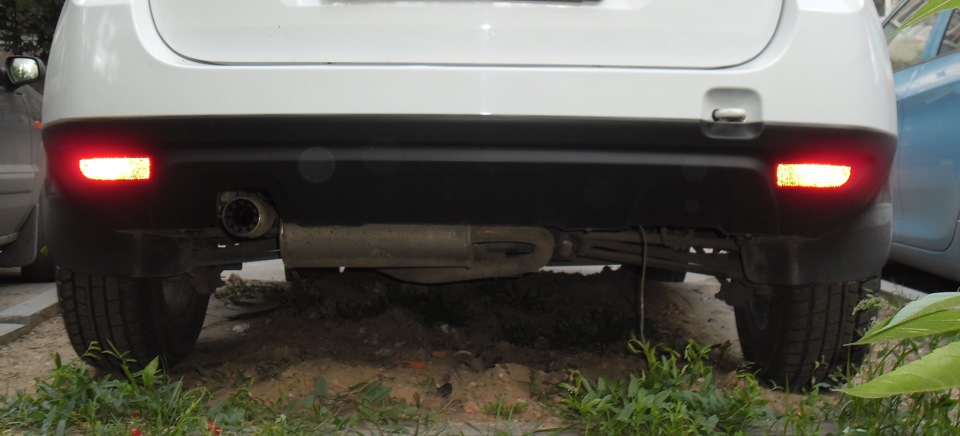

Снимок сделан со вспышкой.

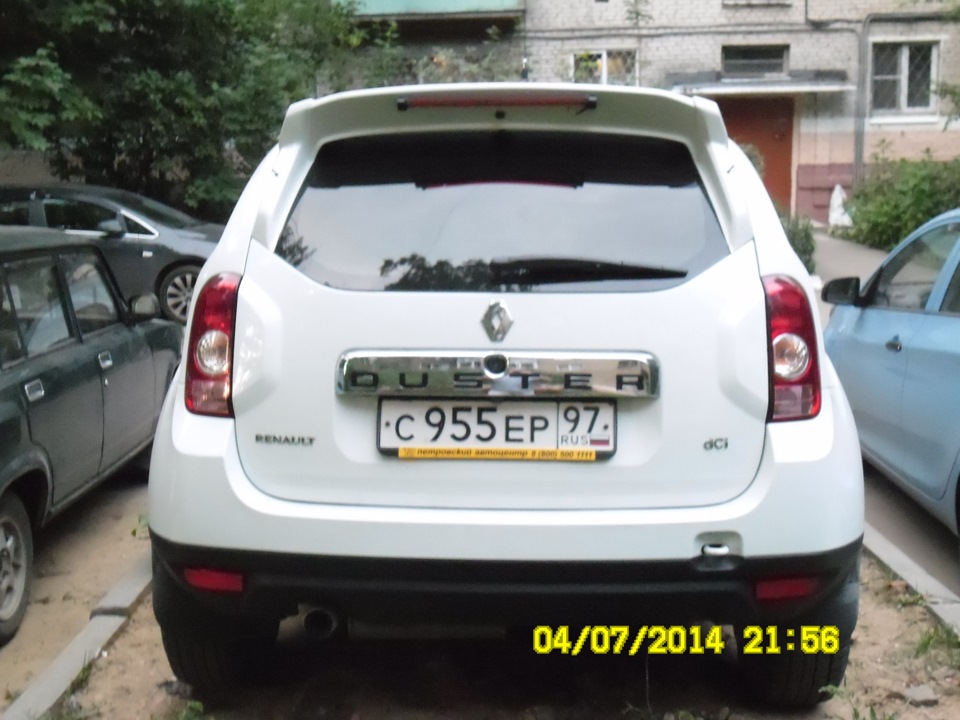

Ну и фото спойлера на последок.
