Неисправности системы впрыска топлива Ford Focus

На автомобиле применена система распределенного впрыска топлива с обратной связью на двигателях объемом 1,6 л и система непосредственного впрыска на двигателях объемом 2,0 л.
Распределенным впрыск называется потому, что топливо впрыскивается в каждый цилиндр отдельной форсункой. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ходовых качеств автомобиля.
Работа системы непосредственного впрыска топлива основана на впрыске топлива непосредственно в камеру сгорания двигателя в противовес стандартной системе распределенного впрыска топлива, где впрыск производится во впускной коллектор.
В данном разделе кратко описаны неисправности системы впрыска, вызванные отказом тех или иных датчиков. Порядок снятия и установки узлов систем питания и управления двигателем приведен.

ПРЕДУПРЕЖДЕНИЯ

Прежде чем снимать любые узлы системы впрыска топлива, отсоедините провод от клеммы «минус» аккумуляторной батареи. Аккумуляторную батарею отключайте только при выключенном зажигании.
Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.
Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.
При зарядке отсоединяйте аккумуляторную батарею от бортовой сети автомобиля, так как повышенный ток при зарядке может вывести из строя электронные компоненты.
Не допускайте нагрева электронного блока управления (ЭБУ) выше 65 "С в рабочем состоянии и выше 80 *С - в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.
Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ.
Все измерения напряжения выполняйте цифровым вольтметром, внутреннее сопротивление которого не менее 10 Н. м. Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. Для того чтобы не допустить повреждения ЭБУ электростатическим разрядом:
- не прикасайтесь руками к штекерам ЭБУ или электронным компонентам на его платах;
- при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.
Не допускается работа двигателя с нейтрализатором на этилированном бензине - это приведет к быстрому выходу из строя нейтрализатора и датчиков концентрации кислорода.
При работе в дождливую погоду не допускайте попадания воды на электронные компоненты системы впрыска топлива.

Для проверки системы впрыска на двигателях 1,6 л Duratec Ti-VCT выполните следующее.
1. Проверьте соединение с «массой» двигателя и аккумуляторной батареи.
2. Проверьте топливный насос и его топливный фильтр.
3. Проверьте предохранители и реле включения элементов системы впрыска.
4. Проверьте надежность контактов в колодках с проводами элементов системы впрыска.
5. Проверьте датчики системы впрыска.
Подавляющее большинство неисправностей системы впрыска топлива бывает вызвано отказом следующих ее датчиков:

- датчик положения коленчатого вала - полный отказ системы впрыска, двигатель не пускается;

- датчик положения дроссельной заслонки (установлен в крышке дроссельного узла) - потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода;

- датчик температуры охлаждающей жидкости - трудности с пуском в мороз, так как приходится прогревать двигатель, поддерживая обороты педалью акселератора, при перегреве существенно снижается мощность, появляется детонация;

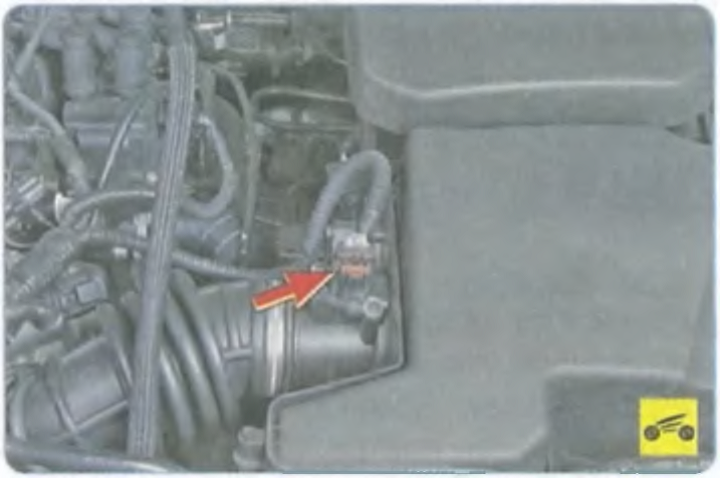

- комбинированный датчик массового расхода и температуры поступающего воздуха - при отказе функции измерения температуры увеличение расхода топлива, повышение уровня токсичности отработавших газов, а при отказе функции измерения расхода увеличение расхода топлива, значительное ухудшение динамики, проблемы с пуском двигателя;

- электромагнитный клапан системы изменения фаз газораспределения -
при отказе клапанов значительное ухудшение динамики и «плавание» частоты вращения коленчатого вала в режиме холостого хода вплоть до полной остановки двигателя;
ПРИМЕЧАНИЕ

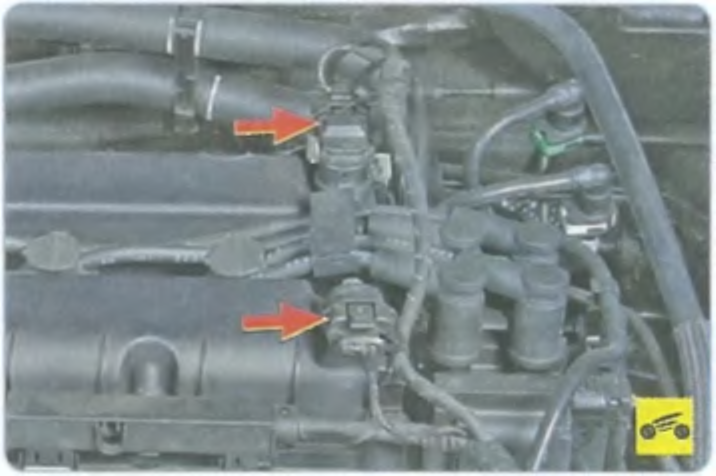

На двигателе установлены два электромагнитных клапана: по одному для впускного и выпускного распределительных валов.

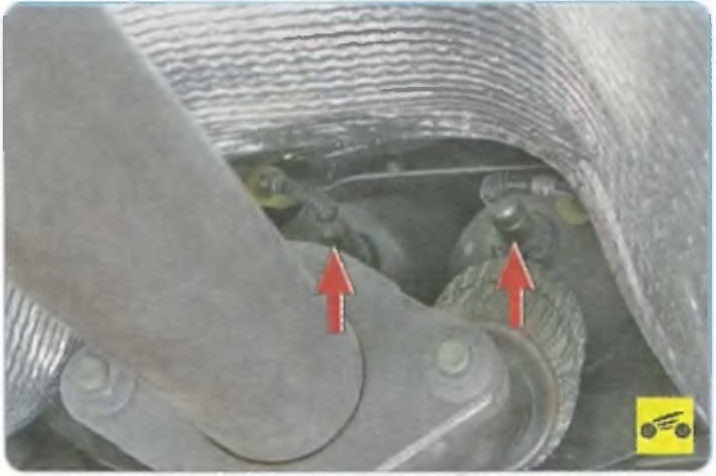

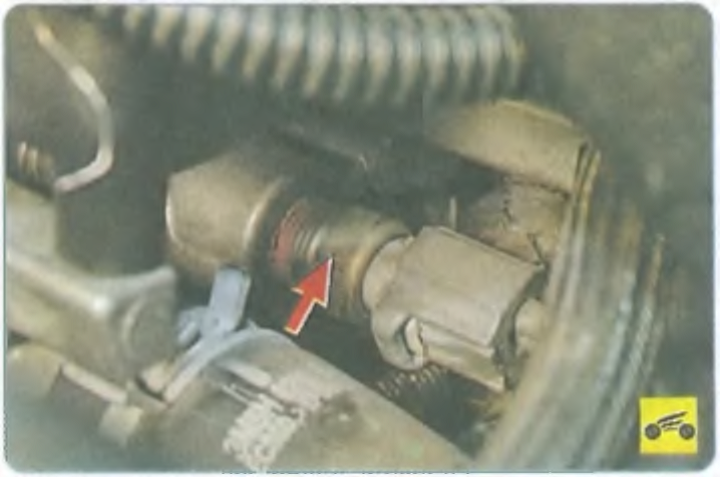

- датчик детонации (установлены два датчика с левой стороны блока цилиндров: в районе между 1-м и 2-м...

...а также между 3-м и 4-м цилиндрами) - двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации;

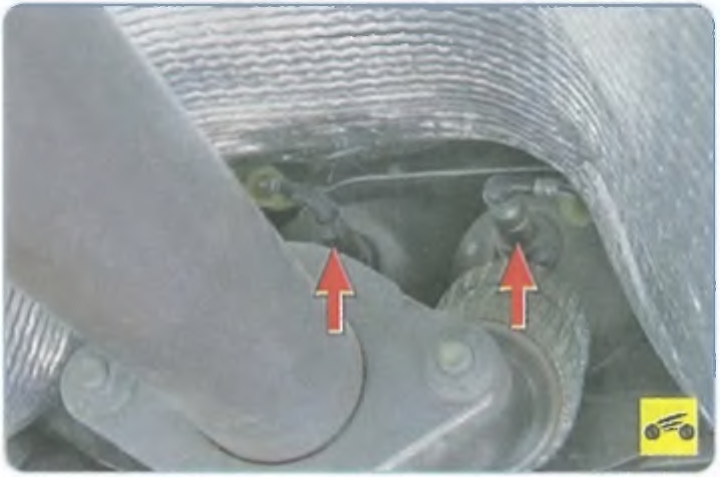

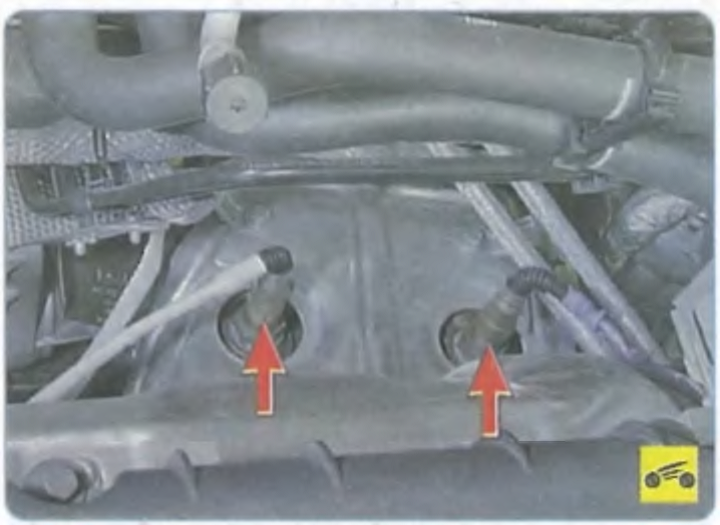

- управляющие датчики концентрации кислорода (лямбда-зонд) - увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу. Возможно повреждение каталитического нейтрализатора отработавших газов;

- диагностические датчики концентрации кислорода (лямбда-зонд) - возможно повреждение каталитического нейтрализатора отработавших газов;

- датчики положения распределительного вала - снижение мощности, увеличение расхода топлива.
Для проверки системы впрыска на двигателях 2,0 л Duratec Ti-VCT выполните следующее.
1. Проверьте соединение с «массой» двигателя и аккумуляторной батареи.
2. Проверьте топливный насос и его топливный фильтр.
3. Проверьте предохранители и реле включения элементов системы впрыска.
4. Проверьте надежность контактов в колодках с проводами элементов системы впрыска.
5. Проверьте датчики системы впрыска.
Подавляющее большинство неисправностей системы впрыска топлива бывает вызвано отказом следующих ее датчиков:

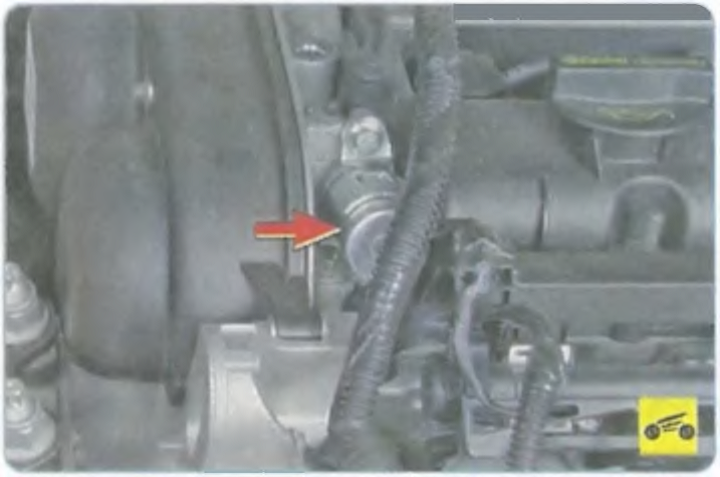

- датчик положения коленчатого вала - полный отказ системы впрыска, двигатель не пускается;

ПРИМЕЧАНИЕ

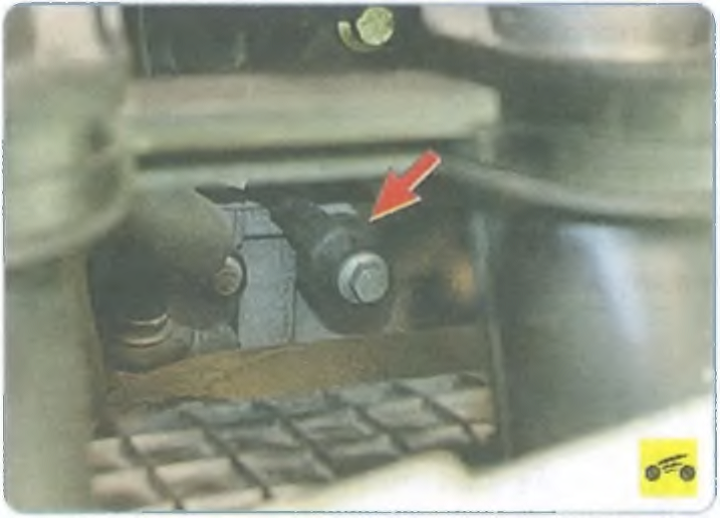

Датчик положения коленчатого вала расположен в передней части двигателя возле шкива коленчатого вала.

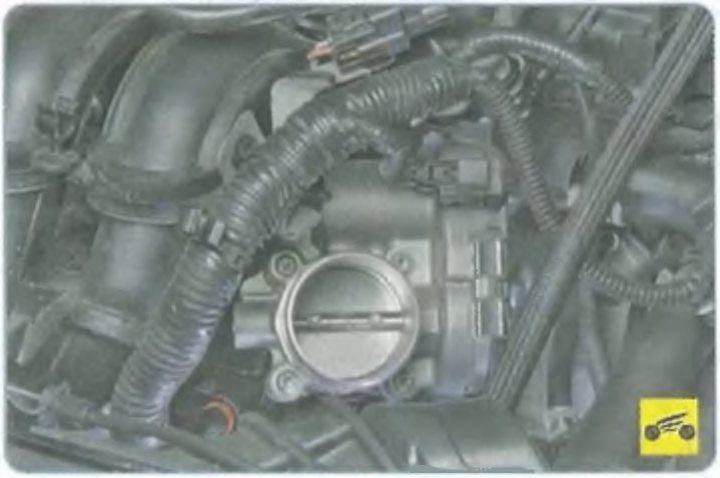

- датчик положения дроссельной заслонки (установлен в крышке дроссельного узла) -потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода;

- датчик абсолютного давления - при
отказе функции измерения температуры увеличение расхода топлива, повышение уровня токсичности отработавших газов, а при отказе функции измерения расхода увеличение расхода топлива, значительное ухудшение динамики, проблемы с пуском двигателя;

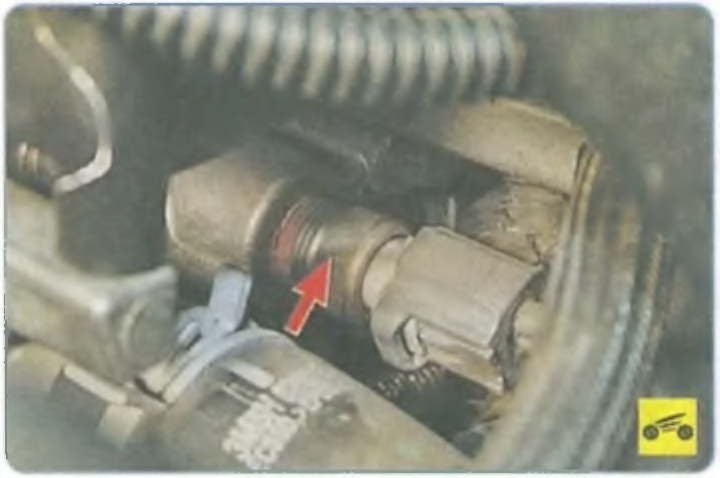

- электромагнитный клапан системы изменения фаз газораспределения -
при отказе клапанов значительное ухудшение динамики и «плавание» частоты вращения коленчатого вала в режиме холостого хода вплоть до полной остановки двигателя;
ПРИМЕЧАНИЕ
На двигателе установлены два электромагнитных клапана: по одному для впускного и выпускного распределительных валов.

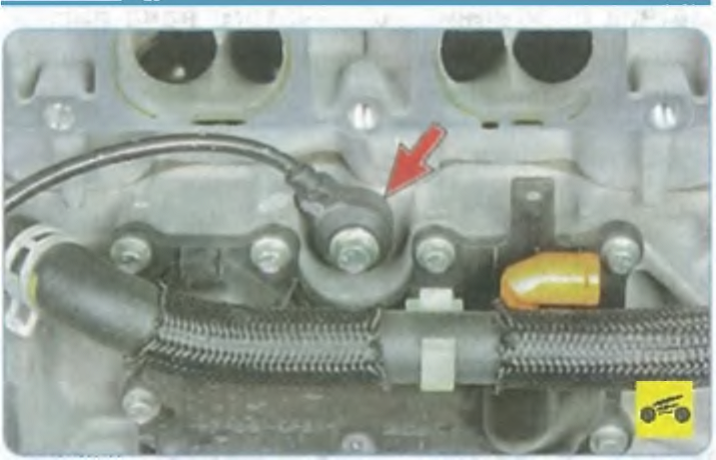

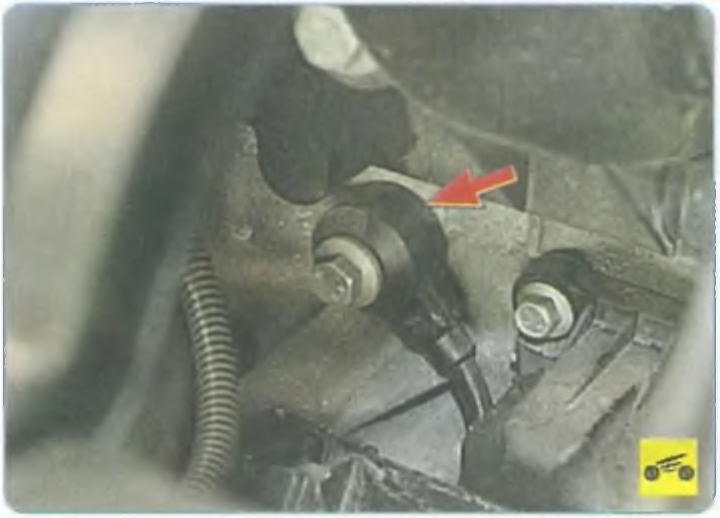

- датчик детонации - двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации; расположен с левой стороны двигателя, между 2-м и 3-м цилиндрами (впускной коллектор для наглядности снят);

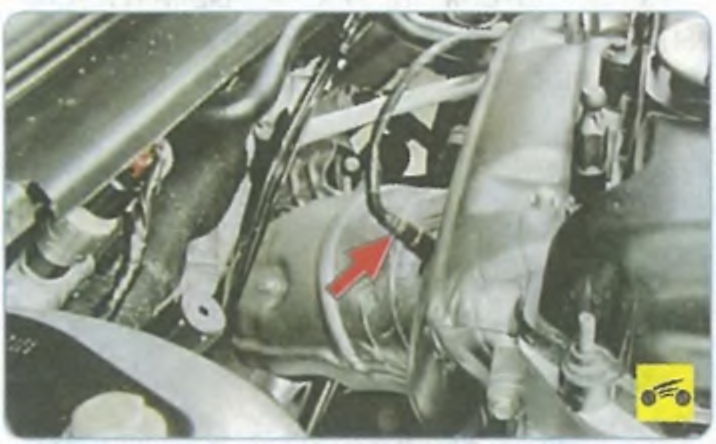

- управляющий датчик концентрации кислорода (лямбда-зонд) - увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу. Возможно повреждение каталитического нейтрализатора отработавших газов;

ации кислорода (лямбда-зонд) - возможно повреждение каталитического нейтрализатора отработавших газов;
- датчики положения распределительного вала - снижение мощности, увеличение расхода топлива.
ПРИМЕЧАНИЕ
Установлены два датчика положения распределительного вала: по одному для впускного и выпускного распределительных валов.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
