Регулировка привода стояночного тормоза Ford Focus 3

Для предварительной проверки правильности регулировки привода стояночного тормоза поднимите рычаг привода вверх до упора - вы должны услышать примерно
5-7 щелчков храпового устройства. Если количество щелчков не укладывается в указанный интервал или автомобиль не удерживается стояночным тормозом, отрегулируйте привод. Регулировочный узел привода стояночного тормоза расположен в салоне под облицовкой тоннеля пола.
Вам потребуются: торцовая головка «на 13», отвертка с плоским лезвием.

1. Подденьте отверткой край рамки чехла рычага привода стояночного тормоза...

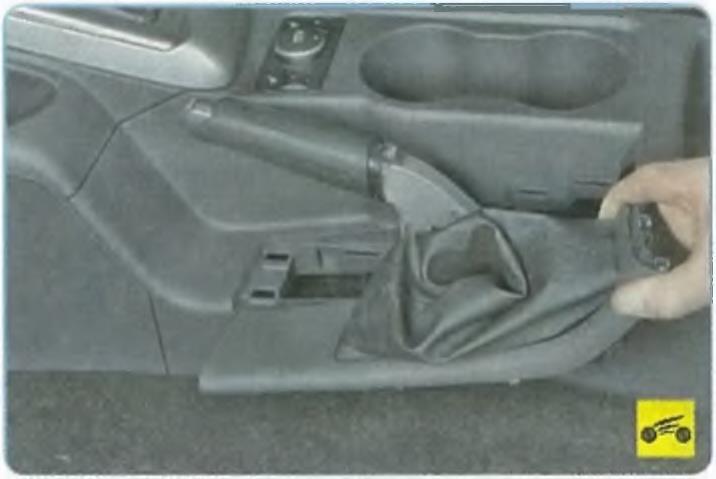

2. ...отсоедините рамку от облицовки тоннеля пола, преодолевая упругое сопротивление ее фиксаторов, и передвиньте чехол вверх по рычагу.
3. Вывесите заднюю часть автомобиля и установите ее на надежные опоры.

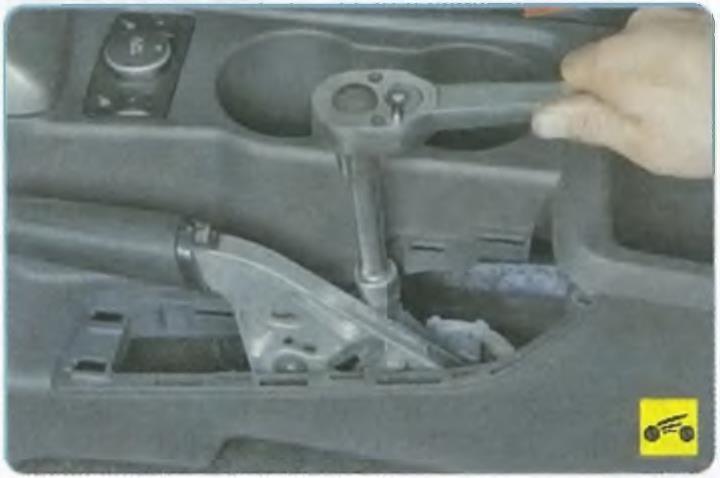

4. Опустите рычаг привода вниз до упора и отверните регулировочную гайку до самого конца резьбового наконечника переднего троса.
5. Вставьте щупы толщиной 0,7 мм в зазоры а (рис. 9.4) между разжимными рычагами 1 и опорами 2 подвижных скоб тормозных механизмов.

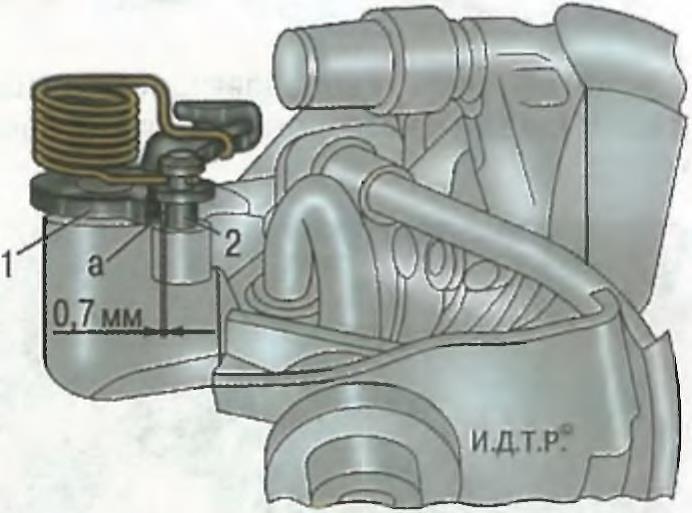

Рис. 9.4. Контрольный зазор привода стояночного тормоза: 1 - разжимной рычаг; 2 - опора подвижной скобы заднего тормозного механизма; а - контрольный зазор между разжимным рычагом и опорой подвижной скобы.

6. Вращайте регулировочную гайку по часовой стрелке, навинчивая ее на резьбовой наконечник переднего троса до момента начала перемещения какого-либо из разжимных рычагов.
ПРИМЕЧАНИЕ
Для наблюдения за перемещением рычагов воспользуйтесь услугами помощника.
7. Извлеките щупы из тормозных механизмов.
8. Проверьте легкость вращения колес. Если колеса вращаются с притормаживанием, повторите регулировку стояночного тормоза. Если и повторной регулировкой не удается добиться желаемого результата, проверьте состояние тормозных колодок тормозных механизмов задних колес, дисков и тросов привода. Неисправные детали замените и отрегулируйте привод стояночного тормоза, как описано выше.
9. Установите чехол рычага привода стояночного тормоза в порядке, обратном снятию.

ПОЛЕЗНЫЙ СОВЕТ
Допустим упрощенный вариант регулировки стояночной тормозной системы.
1. Выполните операции, описанные выше в пп. 1-5.
2. Вращайте регулировочную гайку по часовой стрелке,навинчивая ее на резьбовой наконечник переднего троса, периодически проверяя легкость вращения задних колес. Навинчивайте регулировочную гайку на наконечник троса до момента появления хорошо ощутимого сопротивления ее вращению.
3. Отворачивайте регулировочную гайку до момента полного освобождения задних колес.
4. Установите автомобиль на колеса, затормозите стояночным тормозом, установите рычаг управления коробкой передач в нейтральное положение и попробуйте вручную перекатить автомобиль. Если это удалось сделать, привод отрегулирован неправильно или неисправен. В этом случае повторите регулировку, выполняя ее более тщательно.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
