Замена сальников распределительных валов Ford Focus 3

При обнаружении следов утечки масла через сальники распределительных валов сначала проверьте, не засорена ли система вентиляции картера и не пережаты ли шланги этой системы, при необходимости устраните эту неисправность. Если утечка масла не прекратиться, замените сальник.
ПРИМЕЧАНИЕ
Работа показана на примере двигателя 1,6 л Duratec Ti-VCT. На двигателе 2,0 л Duratec Ti-VCT работа выполняется аналогично.
Вам потребуются: отвертка с плоским лезвием, ключи «на 8», «на 10», «на 12», «на 13», «на 16», «на 18», «на 19», специальные приспособления для блокировки распределительных и коленчатого валов, а также натяжного ролика ремня привода газораспределительного механизма.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

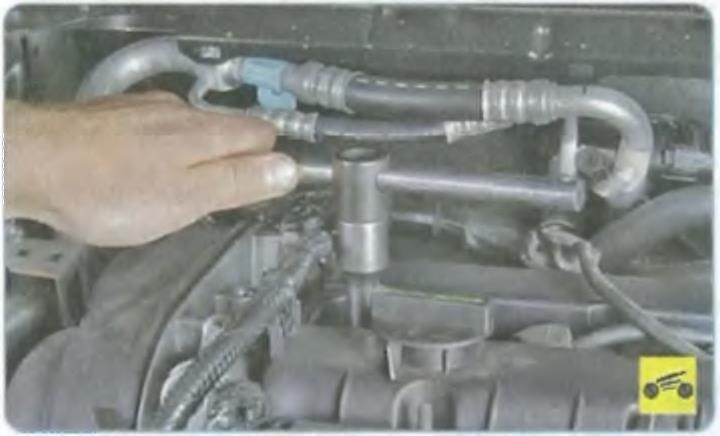

2. Выверните все свечи зажигания.

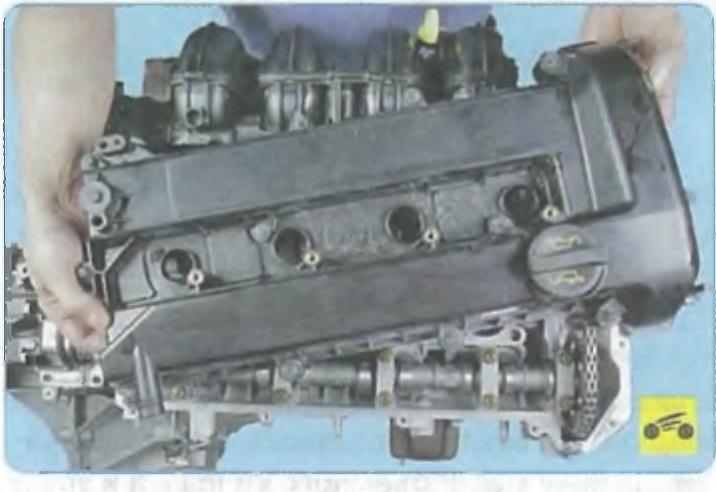

3. Снимите крышку головки блока цилиндров.

Рис. 5. 23. Крепление механизмов VCT: А - механизм VCT; Б - болты.

4. Снимите ремень привода газораспределительного механизма.
5. Удерживая распределительные валы от проворачивания за шестигранные секции на валах, выверните болты Б (рис. 5.23) крепления механизмов A VCT и снимите механизмы VCT с распределительных валов.

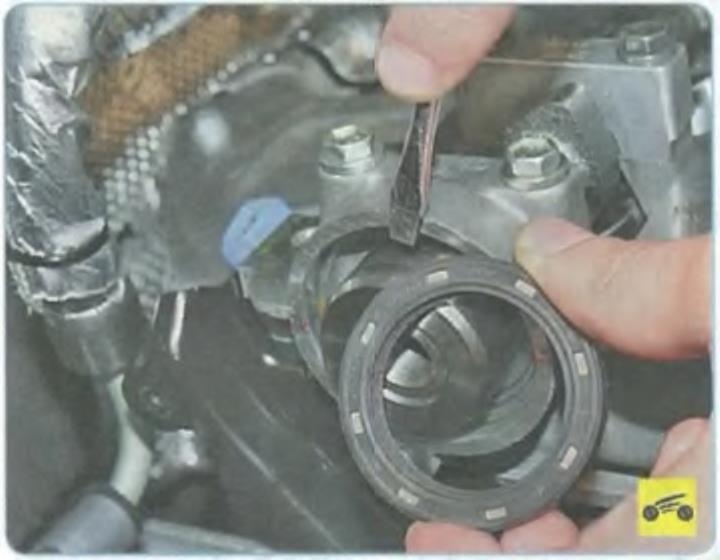

6. Поддев отверткой, извлеките сальники из гнезд головки блока цилиндров.
7. Перед установкой новых сальников осмотрите их рабочие кромки. Они должны быть ровными, без вырывов, вмятин и наплывов резины. Пружины сальников должны быть целыми и нерастянутыми. Смажтье рабочие кромки моторным маслом.
ПОЛЕЗНЫЙ СОВЕТ
Для облегчения запрессовки сальников выполните на их кромках небольшие фаски с помощью надфиля или мелкого наждачного круга.

8. Установите сальники рабочими кромками внутрь гнезд головки блока цилиндров,
аккуратно заправтьте рабочие кромки на распределительные валы (например, с помощью деревянной палочки)и запрессуйте до упора подходящей оправкой. В качестве оправки можно исползовать головку подходящего размера из набора инструментов или старый сальник.
9. Установите все снятые детали и узлы в порядке, обратном снятию.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
