Проверка состояния тормозного диска и колодок передних колес Ford Focus 3

Вам потребуется штангенциркуль или линейка.
1. Установите автомобиль на подъемник или домкрат.
2. Снимите колесо.
ПРЕДУПРЕЖДЕНИЕ

При подъеме на домкрате, в зависимости от того, какую часть автомобиля поднимаете, установите под противоположные колеса противооткатные упоры («башмаки»).

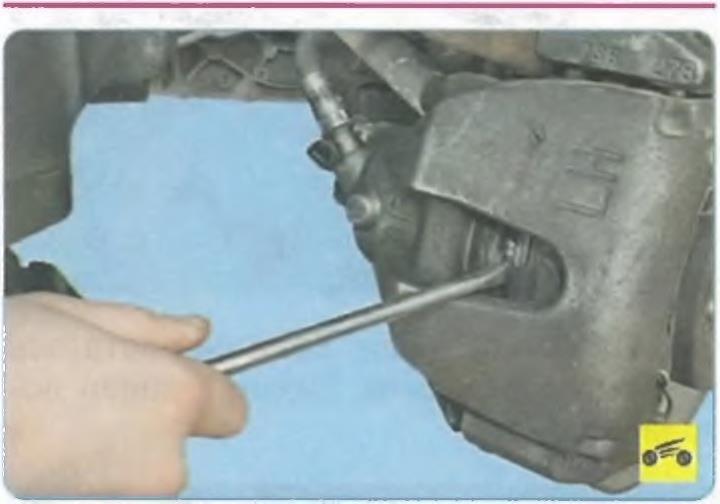

3. Проверьте подвижность поршней и направляющих пальцев тормозных механизмов отверткой, вставленной между диском и тормозной колодкой. Если колодки не удается сдвинуть, значит, заклинило поршни в тормозных цилиндрах или направляющие пальцы подвижной скобы.

4. Снимите подвижную скобу переднего тормозного механизма, снимите наружные и внутренние колодки.

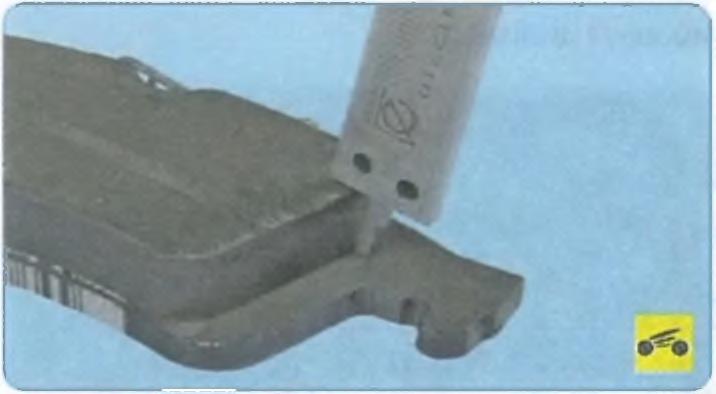

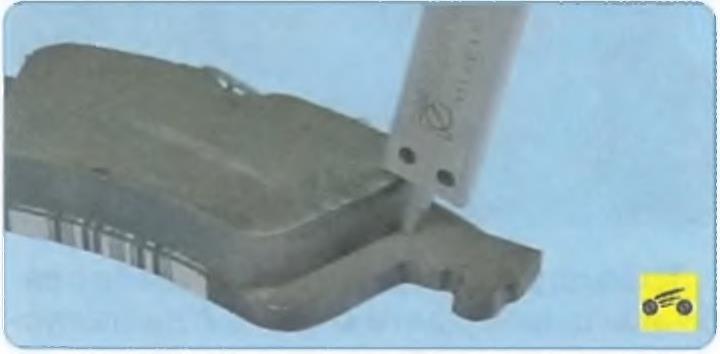

5. Измерьте толщину фрикционной накладки. Если толщина фрикционных накладок меньше допустимой (табл. 9.1), замените тормозные колодки.

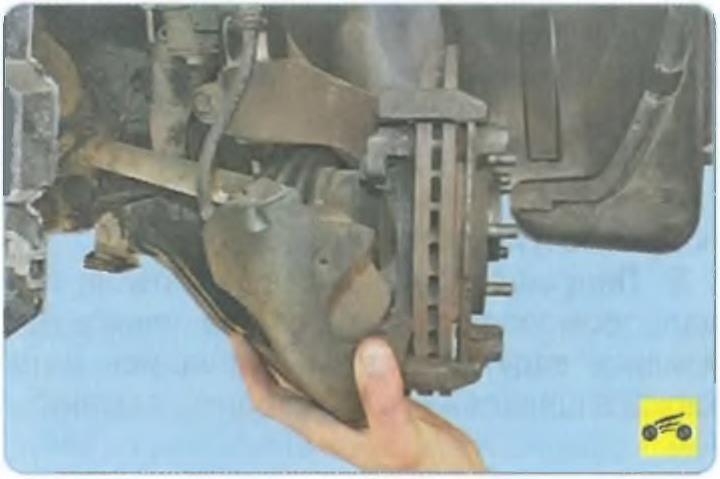

6. Измерьте толщину тормозного диска. Поверхность диска изнашивается неравномерно, на наружной окружности диска остается буртик, поэтому более правильно измерять толщину диска микрометром. Если его толщина менее допустимой (табл. 9.1), замените тормозной диск.

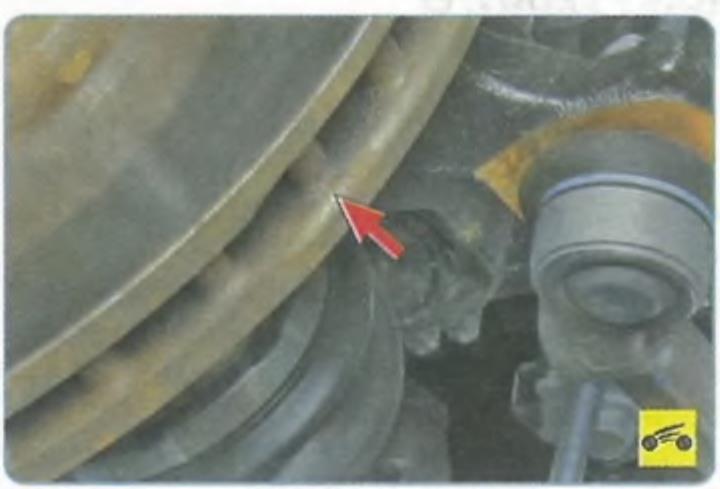

7. Осмотрите перемычки воздушных каналов охлаждения диска. При обнаружении трещин в перемычках диск подлежит обязательной замене.
8. Проверьте подвижность поршней и направляющих пальцев задних тормозных механизмов отверткой, вставленной между диском и тормозной колодкой. Если колодки не удается сдвинуть, значит, заклинило поршень в тормозном цилиндре или направляющие пальцы подвижной скобы.

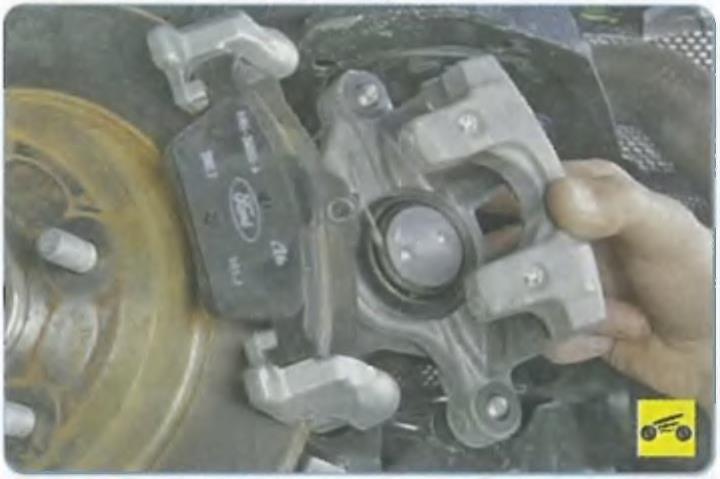

9. Снимите подвижную скобу заднего тормозного механизма, снимите наружные и внутренние колодки.

10. Измерьте толщину фрикционной накладки. Если толщина фрикционных накладок меньше допустимой (см. табл. 9.1), замените тормозные колодки.
11. Измерьте толщину тормозного диска заднего колеса. Если его толщина менее допустимой (см. табл. 9.1), замените тормозной диск (см. «Замена тормозного диска тормозного механизма заднего колеса», с. 204).
ПРЕДУПРЕЖДЕНИЕ
После окончания проверок несколько раз нажмите до упора на педаль тормоза. Это необходимо для того, чтобы выбрать зазоры в тормозном механизме, появившиеся после вдавливания поршней в цилиндры.

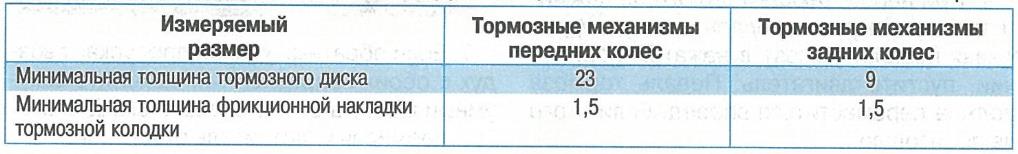

РАЗМЕРЫ ТОРМОЗНЫХ КОЛОДОК И ДИСКОВ, мм Таблица 9.1
