Ремонт генератора Ford Focus 3

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Инструмент
Не обозначено
Автосервисы рядом

Вам потребуются:

  • высокая торцовая головка «на 24»
  • ключ-шестигранник «на 8»
  • сварочные клещи
  • отвертка с крестообразным лезвием
  • тестер
  • молоток

Разборка и ремонт генератора Форд Фокус 3

1. Снимите генератор с автомобиля.

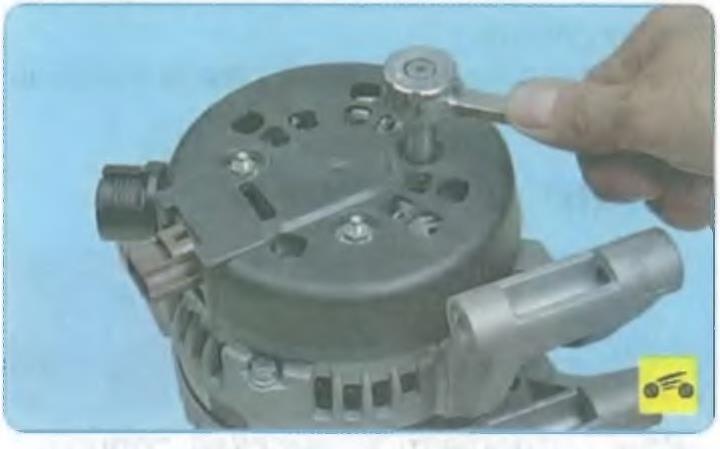

2. Зафиксируйте ключом вал генератора.

3. Отверните гайку крепления шкива.

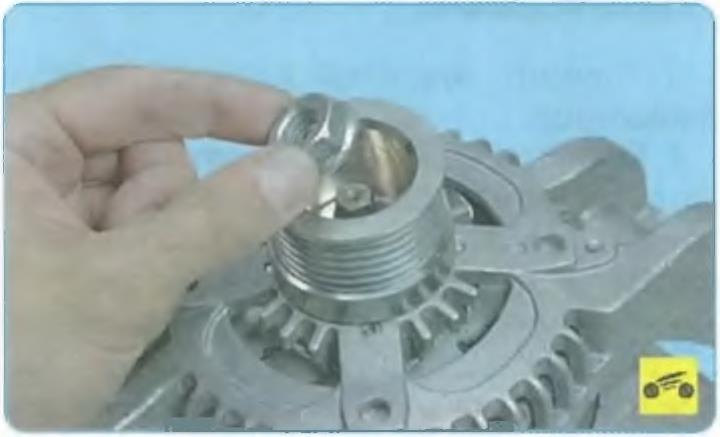

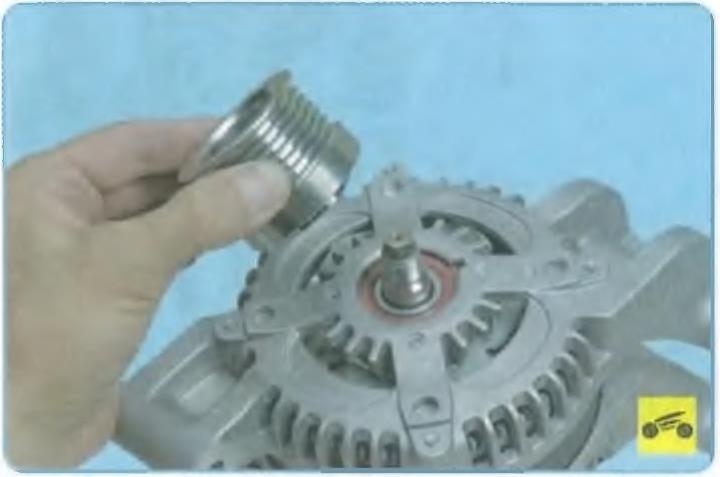

4. Снимите шкив с вала.

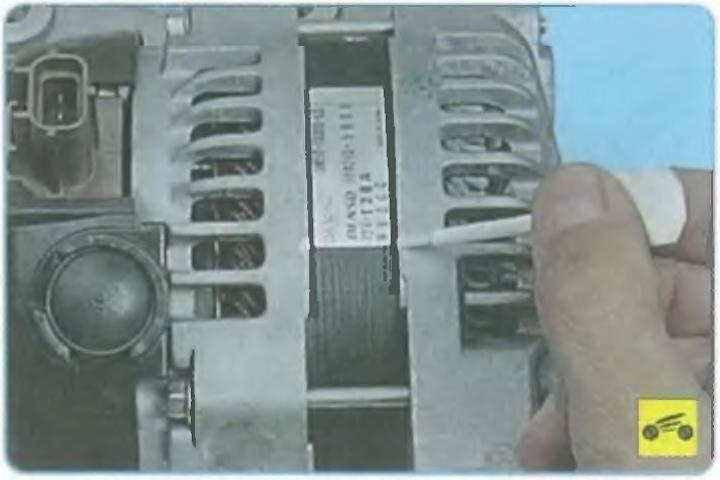

5. Нанесите метки на корпус генератора Форд Фокус 3.

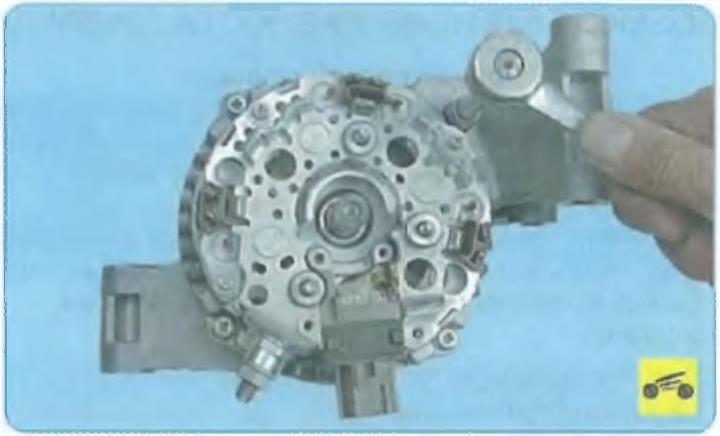

6. Выверните болты и, аккуратно поддев отверткой, снимите крышку диодного моста генератора.

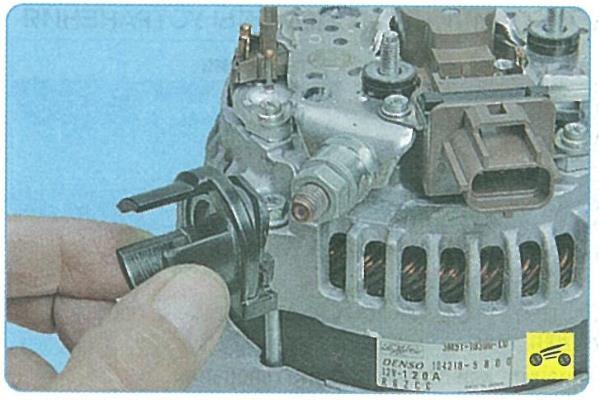

7. Снимите изолятор.

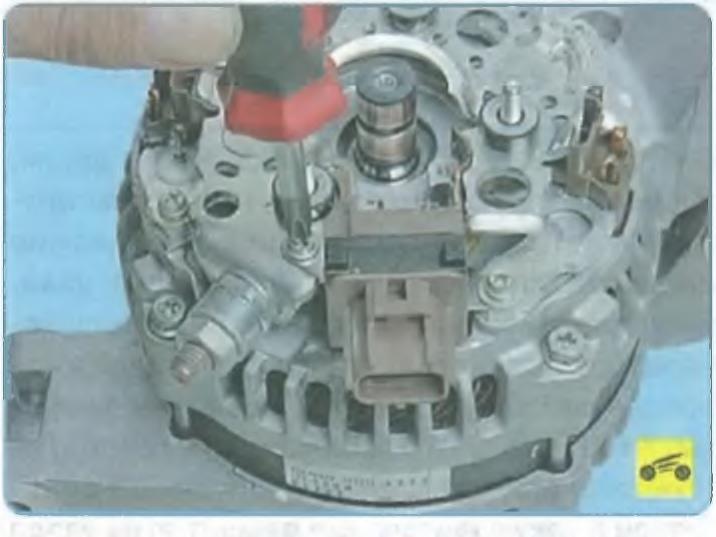

8. Выверните болты крепления.

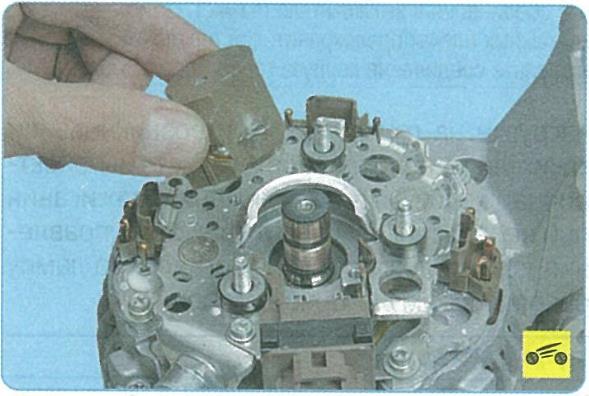

9. Снимите щеткодержатель в сборе со щетками.

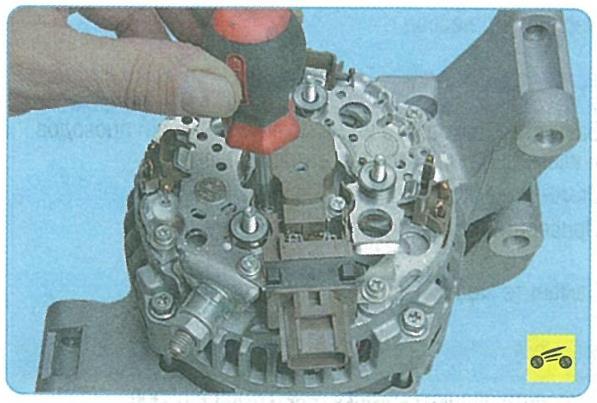

10. Выверните винт.

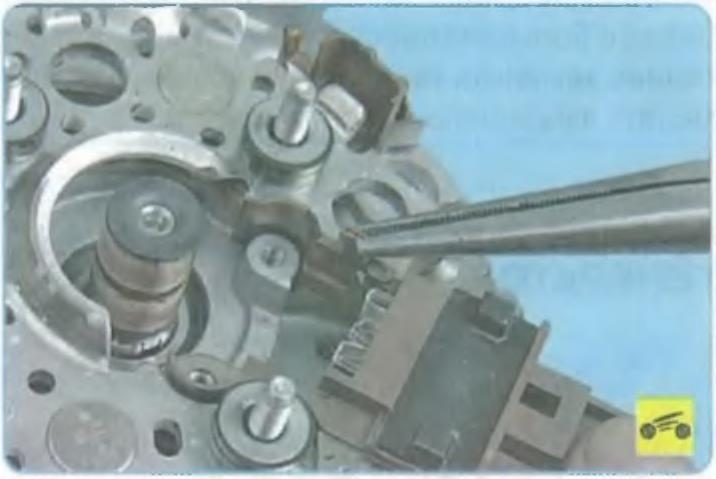

11. Отогните контакт и снимите регуля тор напряжения.

12. Выверните болты крепления.

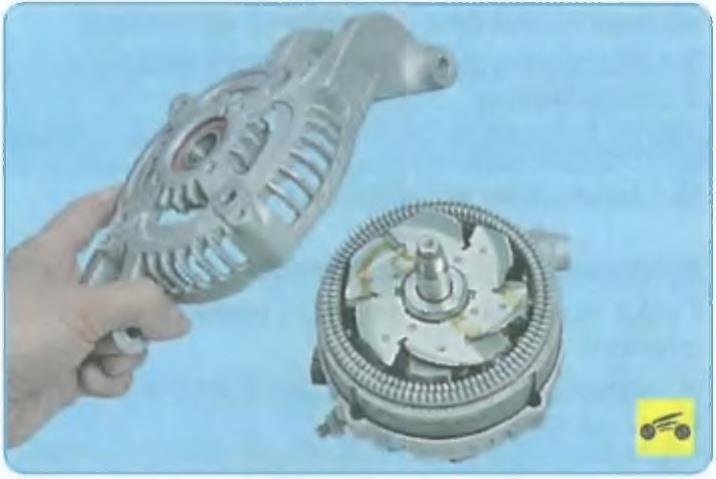

13. Поддев отверткой, снимите крышку со стороны привода генератора.

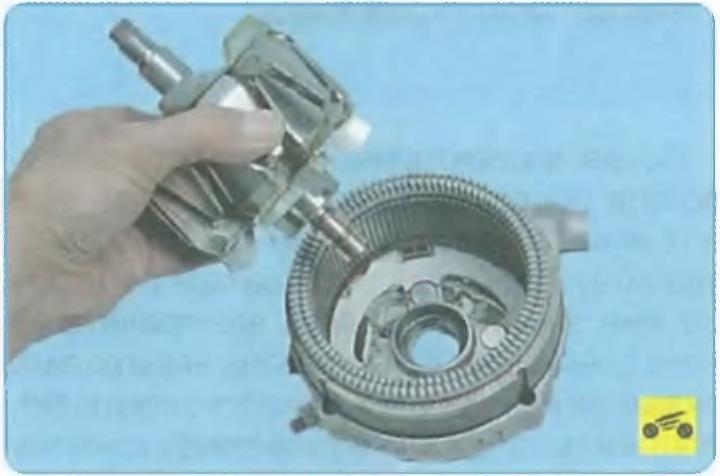

14. Извлеките якорь.

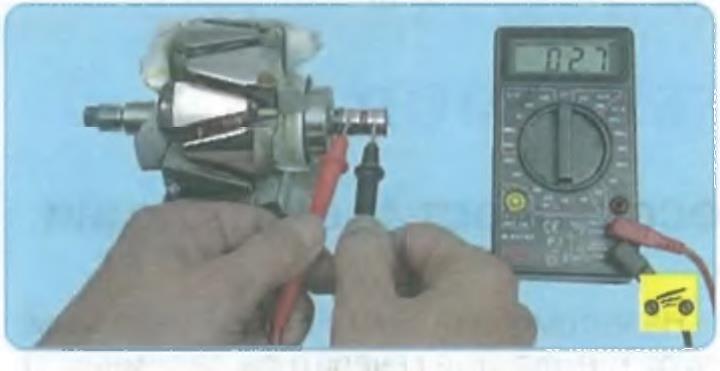

15. Проверьте сопротивление на обмотках ротора, подсоединив тестер к контактным кольцам. Сопротивление не должно превышать 3-5 Ом. Если показания омметра стремятся к бесконечности, в обмотках обрыв. В этом случае замените ротор.

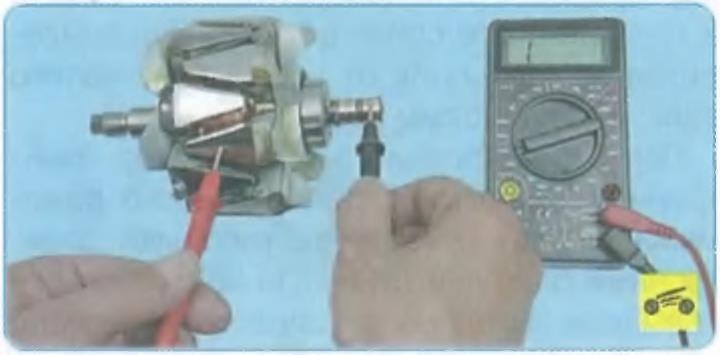

16. Проверьте замыкание обмотки ротора на «массу». Для этого подсоедините один щуп тестера к полюсному наконечнику ротора, а другой - поочередно к контактным кольцам. Измеренное сопротивление должно быть бесконечно большим, в противном случае замените ротор.

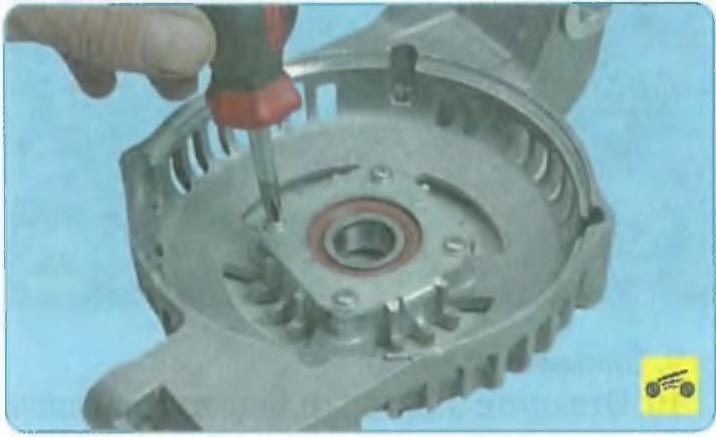

17. Для замены переднего подшипника ротора выверните винты крепления прижимной пластины.

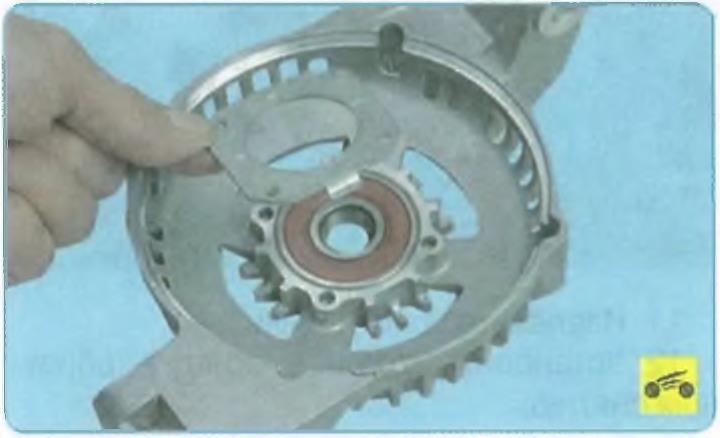

18. Снимите пластину.

19. Выпрессуйте из крышки подшипник.

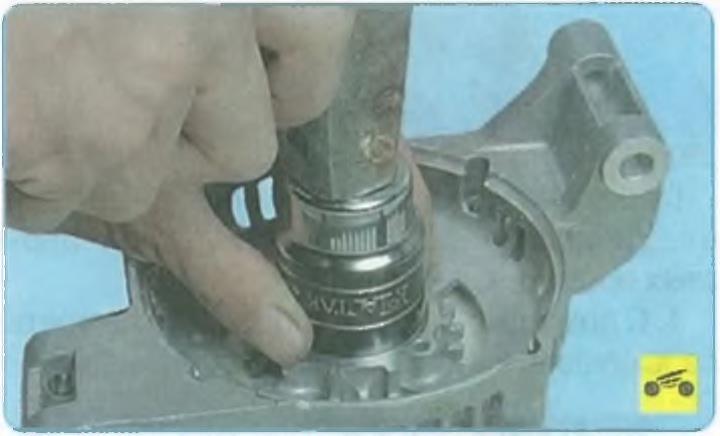

20. С помощью оправки подходящего диаметра запрессуйте подшипник.
21. Установите детали в порядке, обратном снятию.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
