Замена шарниров равных угловых скоростей Ford Focus 3

Если во время движения автомобиля в поворотах слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании рукой вала привода ощущается люфт или порван защитный чехол, такой шарнир необходимо заменить. Разбирать наружный шарнир (Бирфильд) практически не имеет смысла. Эта работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела детали шарнира в негодность. Заменять детали шарнира в отдельности нельзя, поэтому самое оптимальное решение - заменить шарнир в сборе. В крайнем случае допускается разборка для замены смазки внутреннего шарнира (Трипод) как более простого и менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.
Вам потребуются: ключ TORX Т60, ключи «на 13», «на 21», «на 24», съемник для шарниров, торцовые головки «на 13», «на 32», монтажная лопатка, ключ для гаек колес, отвертка с плоским лезвием, бокорезы, бородок, молоток.

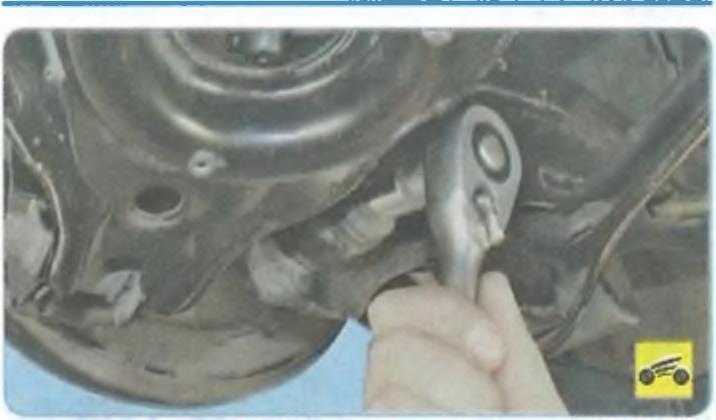

1. Снимите привод переднего колеса в сборе.
2. Очистите детали и осмотрите привод:

- наружный шарнир равных угловых скоростей должен поворачиваться с легким усилием без рывков и заеданий, радиальных и осевых люфтов. При их наличии замените шарнир;

- внутренний шарнир должен перемещаться в угловых и осевых направлениях с легким усилием, при этом не должно ощущаться рывков, заеданий и радиальных люфтов. В противном случае замените внутренний шарнир;
- защитные чехлы наружного и внутреннего шарниров не должны иметь трещин и разрывов. Замените поврежденные чехлы;
- вал привода колес не должен быть деформирован. Деформированный вал замените.

3. Для замены наружного шарнира

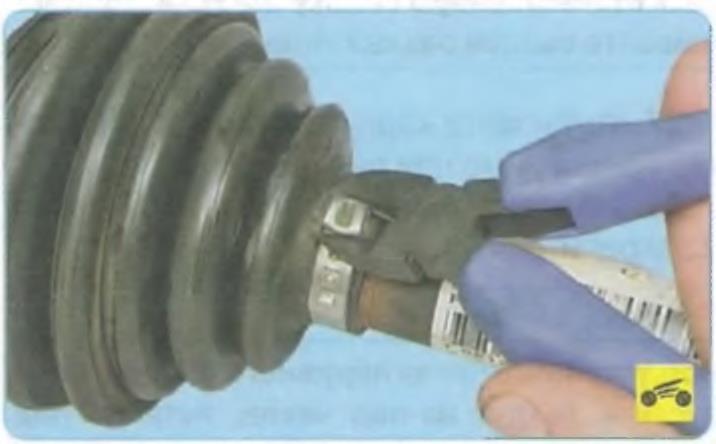

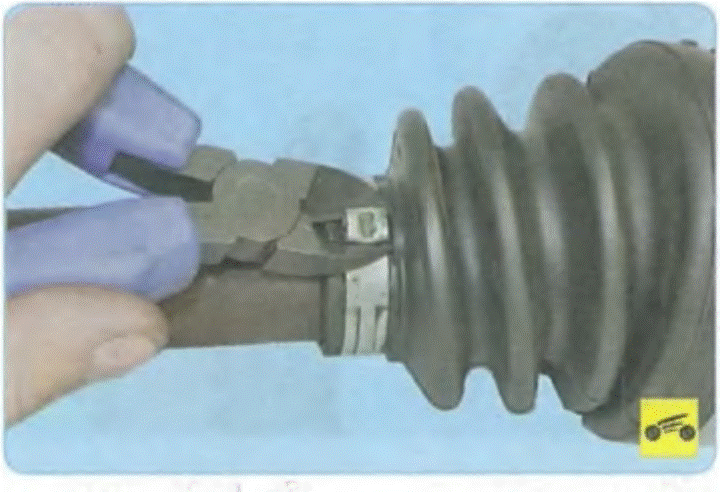

и его чехла разъедините отверткой или перекусите бокорезами замок хомута крепления большого чехла наружного шарнира и снимите хомут.
ПРИМЕЧАНИЕ
Хомуты крепления защитных чехлов ШРУСов одноразового использования, при сборке замените их новыми. Как правило, хомуты входят в комплект нового шарнира.

4. Сдвиньте защитный чехол с корпуса шарнира...

5. ...и сбейте с вала молотком через бородок обойму шарнира, преодолевая усилие стопорного кольца.

6. Снимите наружный шарнир со шлицев вала.
ПРЕДУПРЕЖДЕНИЕ
Разборка наружного шарнира не допускается.

7. Снимите стопорное кольцо, выведя его отверткой из проточки вала.
ПРИМЕЧАНИЕ
При установке замените стопорное кольцо новым. Обычно оно входит в комплект нового шарнира.

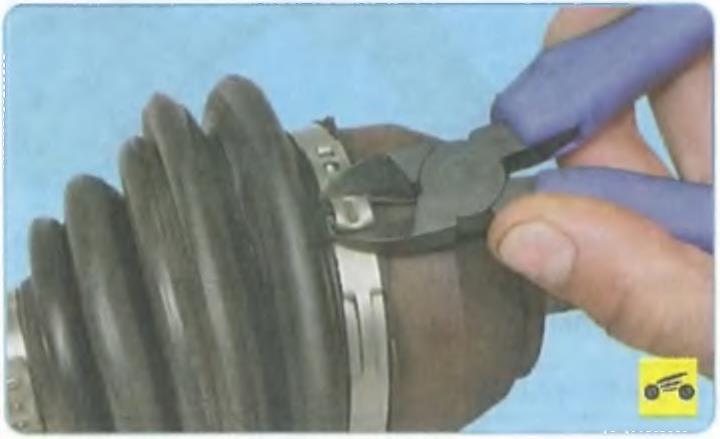

8. Отсоедините отверткой или перекусите бокорезами замок малого хомута крепления чехла наружного шарнира.

9. Снимите защитный чехол. ПРИМЕЧАНИЕ
При установке шарнира защитный чехол замените новым. Обычно он входит в комплект нового шарнира.
10. Перед сборкой заполните полость корпуса и чехол внутреннего шарнира смазкой в количестве 100 г. Причем сначала заполните корпус шарнира, а затем равномерно распределите оставшееся количество в гофрах чехла.
ПРИМЕЧАНИЕ
При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную смазку ШРУС-4. Не смешивайте смазки разных типов.
11. Установите чехол наружного шарнира и шарнир в порядке, обратном снятию. При установке шарнира на вал напрессовывайте шарнир ударами молотка по хвостовику шарнира через выколотку из мягкого металла до момента фиксации обоймы шарнира стопорным кольцом.
ПРИМЕЧАНИЕ
При установке чехла наружного шарнира выпустите воздух из-под чехла, вставив под край чехла отвертку.

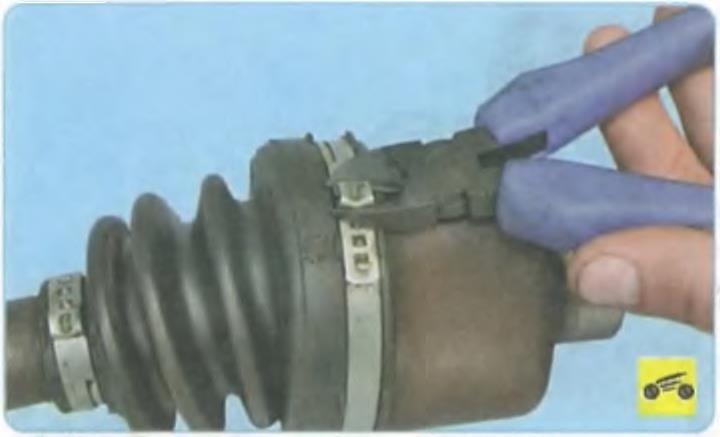

12. Для разборки и замены внутреннего шарнира и его чехла снимите большой хомут крепления чехла шарнира...

13. ...а затем малый хомут крепления чехла шарнира.
14. Если разбираете шарнир для замены чехла и предполагаете установить прежний шарнир, пометьте любым способом (например, керном, надфилем или краской) взаимное расположение корпуса шарнира и вала привода.

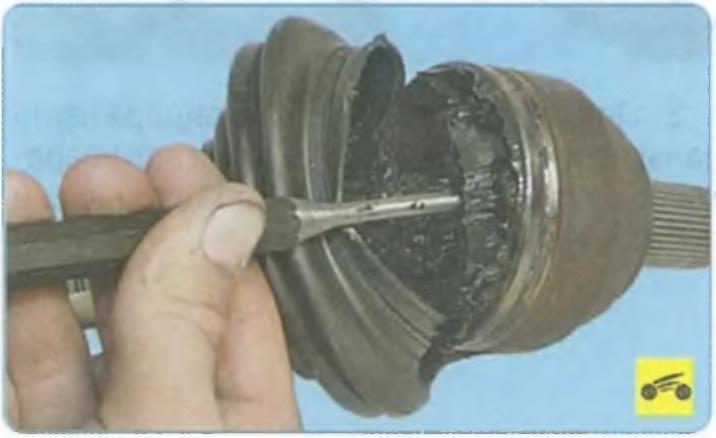

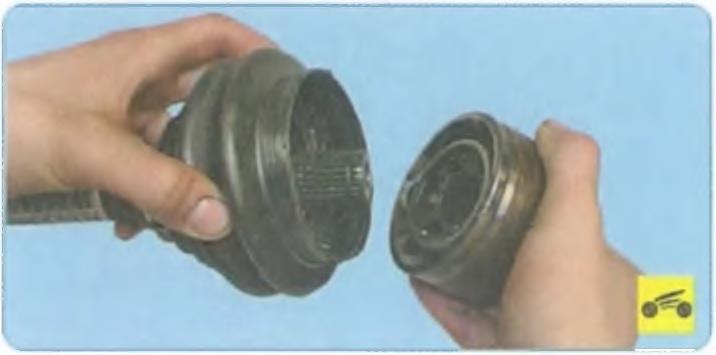

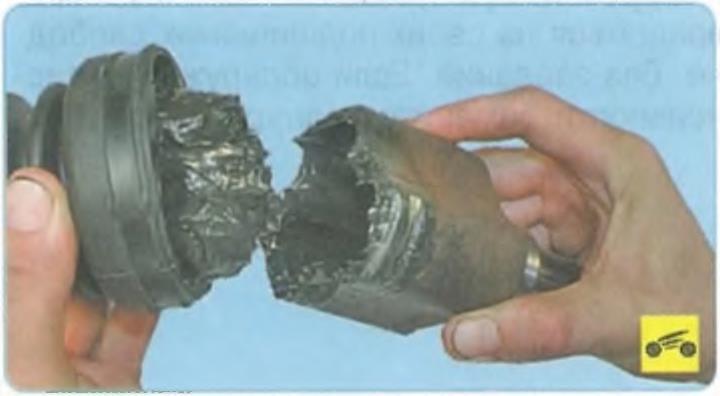

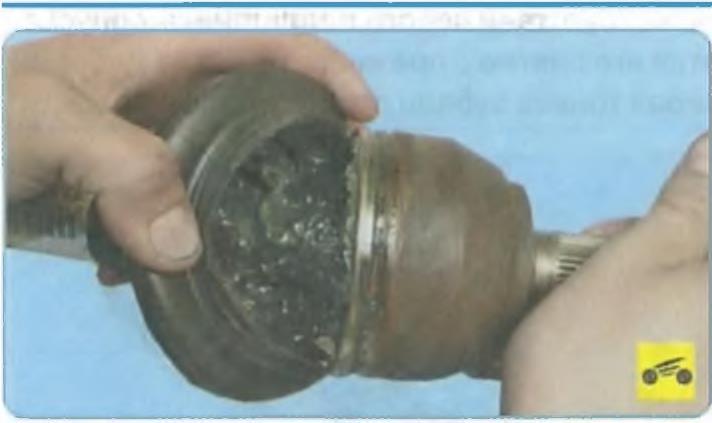

15. Сдвиньте чехол с корпуса шарнира...

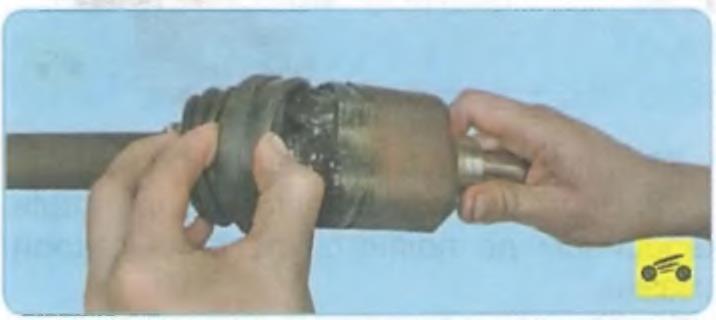

16. ...и отсоедините корпус от привода.
17. Пометьте положение ступицы шарнира относительно вала.

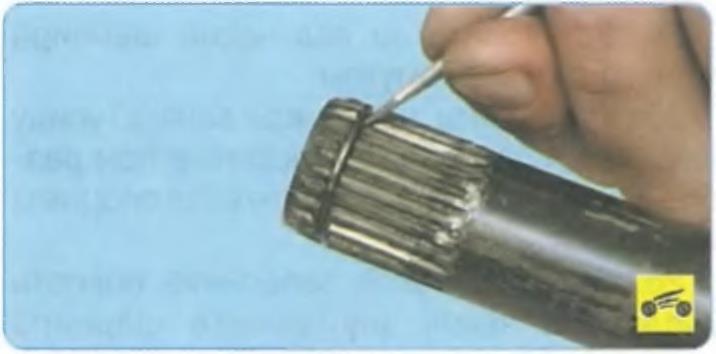

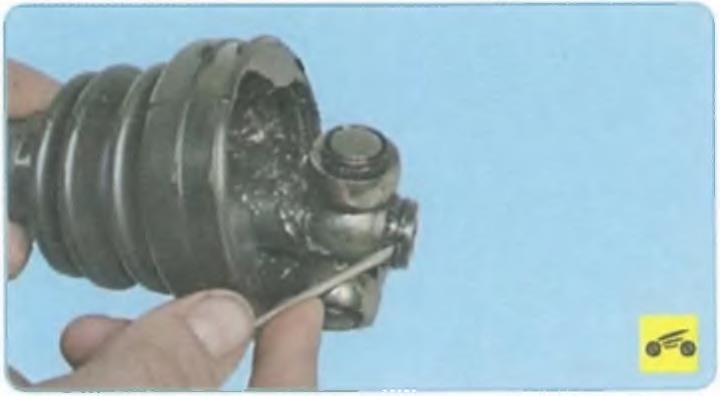

18. Поддев отверткой стопорное кольцо ступицы шарнира...

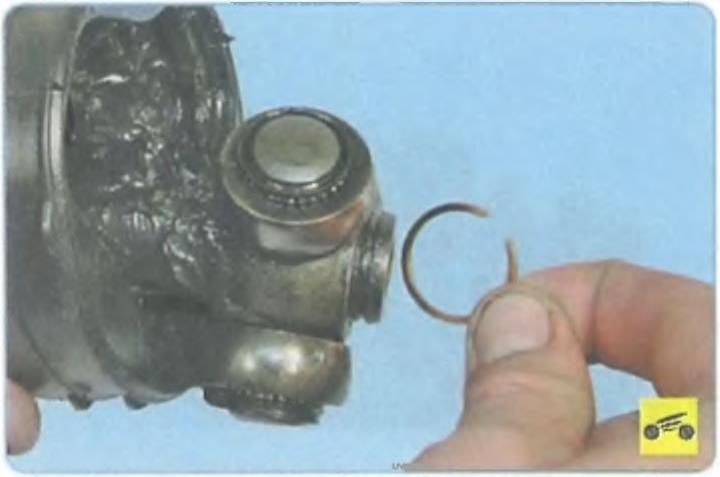

19. ...извлеките кольцо из проточки вала.

20. Снимите со шлицев вала ступицу с роликами...

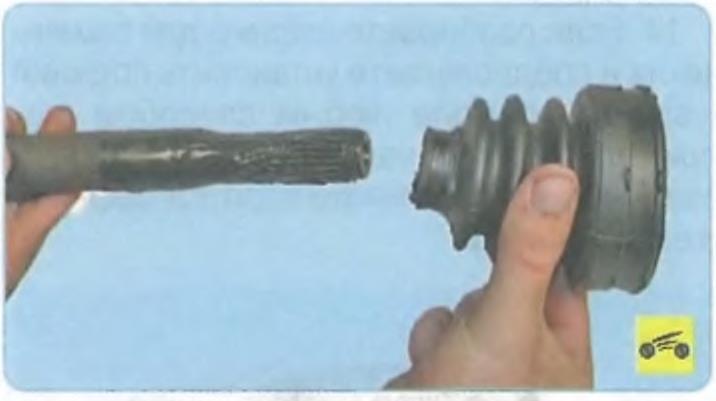

21. ...и снимите с вала защитный чехол.
22. Промойте все металлические детали керосином до полного удаления старой смазки.

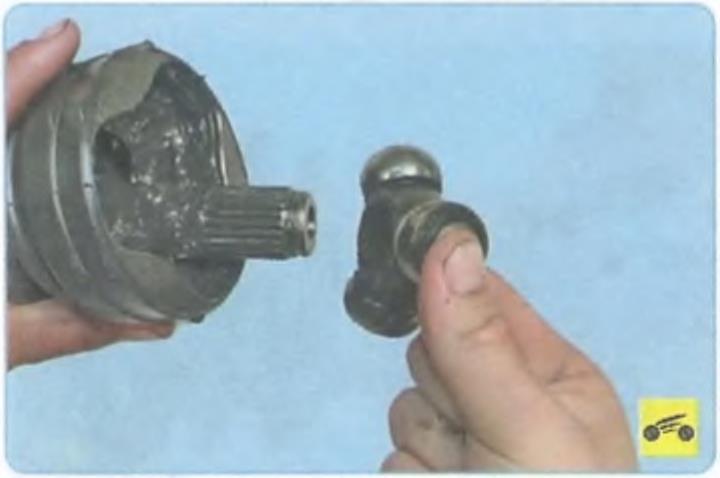

23. Осмотрите ролики, ступицу и внутреннюю полость корпуса. Задиры, вмятины и коррозия не допускаются. Ролики должны вращаться на своих подшипниках свободно, без заеданий. Если обнаружены неисправности, замените шарнир в сборе.

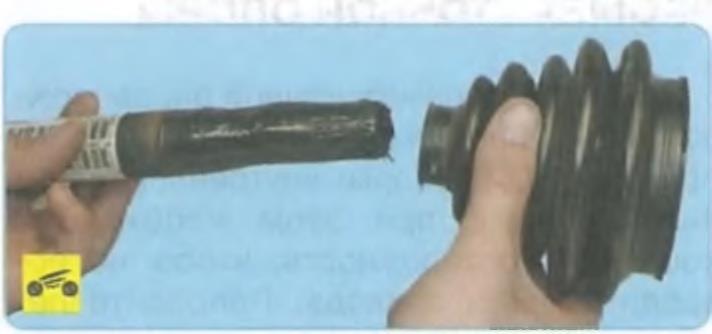

24. Установите на вал чехол шарнира и закрепите его хомутом.
25. Установите на шлицы вала ступицу шарнира, совместив нанесенные при разборке метки, и зафиксируйте ее стопорным кольцом.
26. Перед сборкой заполните полость корпуса и чехол внутреннего шарнира смазкой в количестве 100 г. Причем сначала заполните корпус шарнира, а затем равномерно распределите оставшееся количество в гофрах чехла.
ПРИМЕЧАНИЕ
При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную смазку ШРУС-4. Не смешивайте смазки разных типов.
27. Установите корпус шарнира, совместив нанесенные при разборке метки.
28. Наденьте на корпус шарнира чехол и закрепите его хомутом.
ПРИМЕЧАНИЕ
При установке чехла наружного шарнира выпустите воздух из-под чехла, вставив под край чехла отвертку.
