Обслуживание аккумуляторной батареи Chery Tiggo.

На автомобиле два источника тока – аккумуляторная батарея и генератор. Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе.
Когда двигатель работает, основной источник тока – генератор – обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею.

Если в комбинации приборов горит красная сигнальная лампа разряда аккумуляторной батареи, значит, ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи. Эксплуатация автомобиля с горящей сигнальной лампой разрядки аккумуляторной батареи недопустима, так как иногда причиной загорания лампы может быть короткое замыкание проводки, приводящее к пожару в моторном отсеке автомобиля. Остановите автомобиль, заглушите двигатель и установите, какая неисправность привела к загоранию лампы. Если причиной неисправности стало не короткое замыкание, а аккумуляторная батарея была заряжена полностью, можно доехать до гаража и без генератора, но лучше попытаться устранить неисправность на месте.

Правила техники безопасности

Аккумуляторные батареи заполнены серной кислотой и в процессе нормального цикла заряда-разряда в них выделяются взрывоопасные газы (водород и кислород). Во избежание травмирования персонала или повреждения автомобиля неукоснительно соблюдайте следующие правила техники безопасности:

Перед тем как приступать к работе с любыми электрическими компонентами автомобиля, отсоедините кабель питания от минусовой клеммы аккумулятора. При отсоединенном минусовом кабеле питания все электрические цепи в автомобиле будут разомкнуты, что обеспечит предотвращение случайного замыкания любого электрического компонента на массу. Электрическая искра создает потенциальную опасность травмирования и возникновения возгорания.
Любые работы, связанные с аккумуляторной батареей, должны выполняться в защитных очках.
Для защиты от попадания серной кислоты, которой заполнена аккумуляторная батарея, на кожу используйте защитную одежду.
Не нарушайте указанных в процедурах технического обслуживания правил техники безопасности при обращении с оборудованием, используемым для технического обслуживания и испытания аккумуляторных батарей.
Категорически запрещается курить или использовать открытый огонь в непосредственной близости от аккумуляторной батареи.

Текущее обслуживание аккумуляторной батареи

Текущее техническое обслуживание аккумулятор ной батареи заключается в проверке чистоты корпуса аккумуляторной батареи и, при необходимости, добавлении в нее чистой воды. Все производители аккумуляторных батарей рекомендуют использовать для этой цели дистиллированную воду, но в случае ее отсутствия можно использовать чистую питьевую воду с низким содержанием солей. Поскольку вода — это единственный расходуемый компонент аккумуляторной батареи, доливать в аккумуляторную батарею кислоту не допускается. Часть воды из электролита улетучивается в процессе заряда и разряда аккумуляторной батареи, но кислота, содержащаяся в электролите, остается в аккумуляторной батарее. Не переполняйте аккумуляторную батарею электролитом, потому что в таком случае нормальный барботаж (газообразование), возникающий в электролите в процессе работы аккумуляторной батареи, приведет к утечке электролита, вызывающей коррозию клемм аккумуляторной батареи,ее кронштейнов крепления и поддона. Аккумуляторные батареи следует заполнять электролитом до уровня примерно на полтора дюйма (3,8 см) ниже верха заливной горловины.

Контакты кабелей питания, подключаемых к аккумуляторной батарее, и клеммы самой аккумуляторной батареи необходимо осмотреть и очистить во избежание падения напряжения на них. Одной из распространенных причин того, что двигатель не заводится, является ослабление или коррозия контактов кабелей питания, подсоединенных к клеммам аккумуляторной батареи (рис. 4.8-4.10).

Рис. Сильно корродированная клемма аккумуляторной батареи

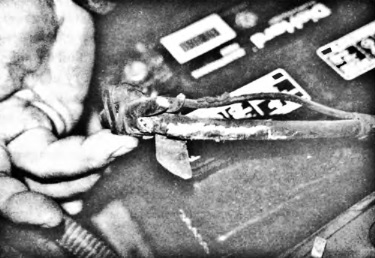

Рис. Было обнаружено, что этот кабель питания, подсоединенный к аккумуляторной батарее, сильно корродирован под изоляцией. Хотя коррозия насквозь разъела изоляцию, но оставалась незамеченной до тех пор. пока кабель не был тщательно осмотрен. Этот кабель подлежит замене

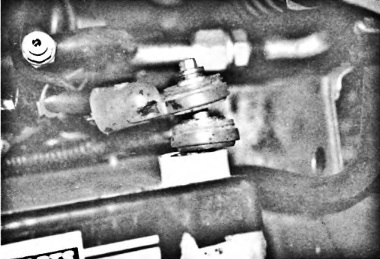

Рис. Тщательно проверьте все клеммы аккумуляторной батареи на наличие признаков коррозии. В этом автомобиле два кабеля питания присоединены к плюсовой клемме аккумуляторной батареи с помощью длинного болта. Это — распространенная причина коррозии, которая вызывает нарушение электрического пуска двигателя.

Измерение ЭДС аккумуляторной батареи

Измерение электродвижущей силы (ЭДС) аккумуляторной батареи с помощью вольтметра является простым способом определения степени ее заряженности. ЭДС аккумуляторной батареи не является показателем, который гарантирует работоспособность аккумуляторной батареи, но этот параметр полнее характеризует состояние аккумуляторной батареи, чем просто ее осмотр. Аккумуляторная батарея, которая по внешнему виду вполне работоспособна, на самом деле может оказаться не такой хорошей, как кажется.

Эта проверка называется измерением напряжения в режиме холостого хода (проверкой ЭДС) аккумуляторной батареи потому, что измерение проводится на клеммах аккумуляторной батареи без подключенной к ней нагрузки, при нулевом токе потребления.

Если проверка производится сразу же по окончании зарядки аккумуляторной батареи или в автомобиле по окончании поездки, перед измерением необходимо освободить аккумуляторную батарею от ЭДС поляризации. ЭДС поляризации — это повышенное, по сравнению с нормальным, напряжение, которое возникает только на поверхности аккумуляторных пластин. ЭДС поляризации быстро исчезает, когда аккумуляторная работает под нагрузкой, поэтому она не дает точной оценки степени заряженности аккумуляторной батареи.
Для освобождения аккумуляторной батареи от ЭДС поляризации включите фары в режим дальнего света на одну минуту, а затем, выключите их и подождите пару минут.
При выключенном двигателе и всем остальном электрооборудовании, при закрытых дверях (чтобы был выключен свет в салоне), подключите вольтметр к клеммам аккумуляторной батареи. Красный, плюсовой, провод вольтметра подсоедините к плюсовой клемме аккумуляторной батареи, а черный, минусовой, провод — к ее минусовой клемме.
Зафиксируйте показание вольтметра и сравни те его с таблицей степени заряженности аккумуляторной батареи. Приведенная ниже таблица подходит для оценки степени заряженности аккумуляторной батареи по величине ЭДС при комнатной температуре — от 70°Ф до 80°Ф (от 21 °С до 27°С).

Таблица

ЭДС аккумуляторной батареи (В)	Степень заряженности
12,6 В и выше	Заряжена на 100%
12,4	Заряжена на 75%
12,2	Заряжена на 50%
12	Заряжена на 25%
11,9 и ниже	Разряжена

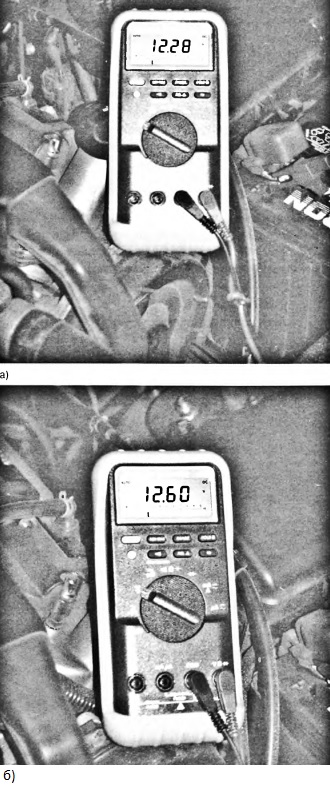

Рис. Вольтметр показывает напряжение аккумуляторной батареи через одну минуту после включения фар (а). После выключения фар напряжение, измеренное на аккумуляторной батарее, быстро восстановилось до 12,6 В (б)

ПРИМЕЧАНИЕ

Если вольтметр выдает отрицательное показание, то, либо аккумуляторная батарея заряжена в обратной полярности (и тогда подлежит замене), либо вольтметр подключен к аккумуляторной батарее в обратной полярности.

Измерение напряжения аккумуляторной батареи под нагрузкой

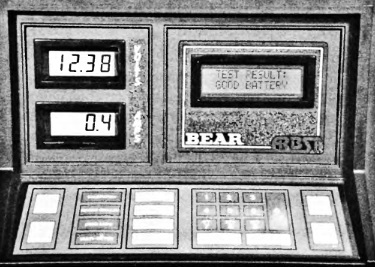

Одним из наиболее точных способов определения работоспособности аккумуляторной батареи является измерение напряжения аккумуляторной батареи под нагрузкой. В большинстве тестеров пусковых и зарядных характеристик автомобильных аккумуляторных батарей в качестве нагрузки аккумуляторной батареи используется угольный реостат. Параметры нагрузки определяются номинальной емкостью проверяемой аккумуляторной батареи. Номинальная емкость аккумуляторной батареи характеризуется величиной пускового тока, который способна обеспечить аккумуляторная батарея при температуре 0°Ф (-18°С) в течение 30 секунд. Ранее использовалась характеристика номинальной емкости аккумуляторных батарей в ампер-часах. Измерение напряжения аккумуляторной батареи под нагрузкой производится при величине разрядного тока, равной половине номинального ССА тока аккумуляторной батареи или утроенной номинальной емкости аккумуляторной батареи в амперчасах, но не менее 250 ампер. Измерение напряжения аккумуляторной батареи под нагрузкой производится после проверки степени ее заряженности по встроенному ареометру или путем измерения ЭДС аккумуляторной батареи. Аккумуляторная батарея должна быть заряжена не менее чем на 75%. К аккумуляторной батарее подключают соответствующую нагрузку и по истечении 15 секунд работы аккумуляторной батареи под нагрузкой фиксируют показания вольтметра при подключенной нагрузке. Если аккумуляторная батарея — хорошая, то показание вольтметра должны оставаться выше 9,6 В. Многие производители аккумуляторных батарей рекомендуют проводить измерение дважды:

первые 15 секунд работы аккумуляторной батареи под нагрузкой используются для освобождения от ЭДС поляризации
вторые 15 секунд — для получения более достоверной оценки состояния аккумуляторной батареи

Между первым и вторым циклом работы под нагрузкой необходимо сделать выдержку в 30 секунд, чтобы дать аккумуляторной батарее время на восстановление.

Рис. Тестер VAT 40 (вольтамперметр, модель 40) компании Sun Electric, подключенный к аккумуляторной батарее для испытаний под нагрузкой. Оператор с помощью регулятора тока нагрузки устанавливает по показанию амперметра величину тока разряда, равную половине номинального ССА тока аккумуляторной батареи. Аккумуляторная батарея работает под нагрузкой в течение 15 секунд и по окончании этого интервала времени напряжение аккумуляторной батареи, измеренное при подключенной нагрузке, должно быть не ниже 9,6 В

ПРИМЕЧАНИЕ

Некоторые тестеры для определения степени заряженности и работоспособности аккумуляторной батареи измеряют емкость аккумуляторной батареи. Соблюдайте процедуру проверки, установленную производителем испытательного оборудования.

Если аккумуляторная батарея не прошла испытания под нагрузкой, подзарядите ее и повторите проверку. В случае если вторая проверка закончилась неудачно, аккумуляторная батарея подлежит замене.

Зарядка аккумуляторной батареи

Если аккумуляторная батарея сильно разряжена, ее необходимо подзарядить. Зарядку аккумуляторной батареи, во избежание ее повреждения вследствие перегрева, лучше всего производить в стандартном режиме зарядки. Пояснения, касающиеся стандартного режима зарядки аккумуляторной батареи, приведены на рисунке.

Рис. Это устройство для зарядки аккумуляторных батарей отрегулировано на зарядку аккумуляторной батареи номинальным зарядным током 10 А. Зарядка аккумуляторной батареи в стандартном режиме, как на приведенной фотографии, не так сильно действует на аккумуляторную батарею, как режим ускоренной зарядки, в котором не исключается перегрев аккумуляторной батареи и коробление аккумуляторных пластин.

Необходимо помнить о том, что для зарядки полностью разряженной аккумуляторной батареи может потребоваться часов восемь, а то и более. Первоначально необходимо в течение 30 минут поддерживать зарядный ток на уровне около 35 А — для того, чтобы облегчить начало процесса зарядки аккумуляторной батареи. В режиме ускоренной зарядки аккумуляторной батареи происходит ее усиленный нагрев и возрастает опасность коробления аккумуляторных пластин. В режиме ускоренной зарядки происходит также усиленное газообразование (выделение водорода и кислорода), что создает опасность для здоровья и опасность возгорания. Температура аккумуляторной батареи не должна выходить за пределы 125°Ф (52°С, аккумуляторная батарея — горячая на ощупь). Зарядку аккумуляторных батарей рекомендуется, как правило, производить зарядным током, равным 1% паспортного значения ССА-тока.

Режим ускоренной зарядки — максимум 15 А
Стандартный режим зарядки — максимум 5 А
