Снятие и установка панели приборов Chery Tiggo

Инструменты:

• Торцевая головка 10 мм
• Торцевая головка 12 мм
• Отвертка плоская средняя
• Отвертка крестовая средняя

Панель приборов Chery Tiggo:

1 – блок переключателей противотуманных фонарей, освещения комбинации приборов и корректор фар;

2 – комбинация приборов;

3 – блок управления системой отопления (кондиционирования) и вентиляции салона;

4 – магнитола;

5 – центральная накладка панели приборов;

6 – подушка безопасности переднего пассажира;

7 – вещевой ящик.

Снятие и установка панели приборов Chery Tiggo

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

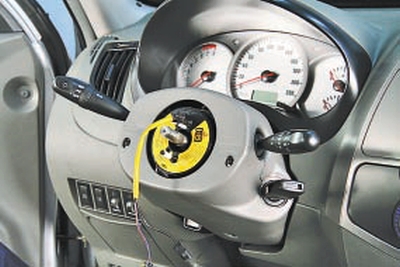

2. Снимите рулевое колесо.

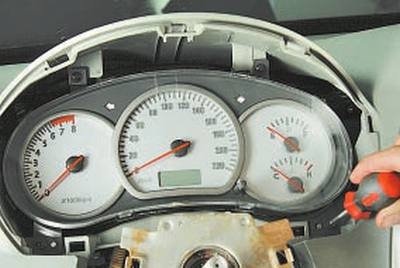

3. Снимите комбинацию приборов.

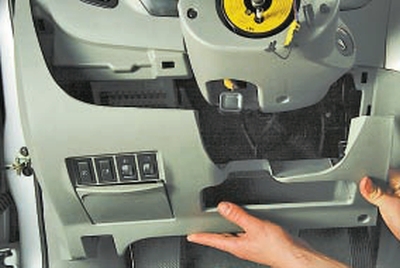

4. Снимите нижний декоративный щиток панели приборов.

5. Снимите рулевую колонку.

6. Снимите облицовку консоли панели приборов.

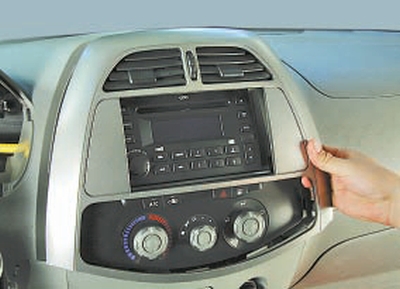

7. Отсоедините накладку от панели приборов, преодолевая сопротивление ее держателей вверху и по бокам.

Примечание:

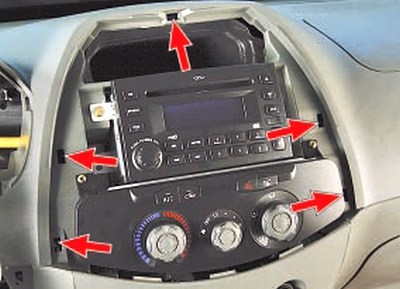

Так расположены пружинные фиксаторы крепления накладки панели приборов. Накладка для наглядности снята.

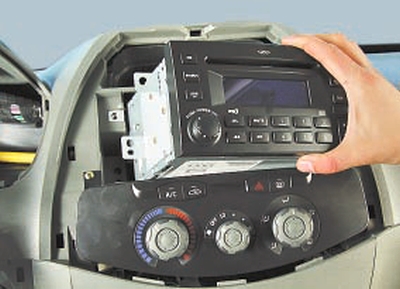

8. Выверните болты крепления, извлеките из гнезда в панели приборов магнитолу и снимите ее, разъединив все колодки жгутов ее проводов.

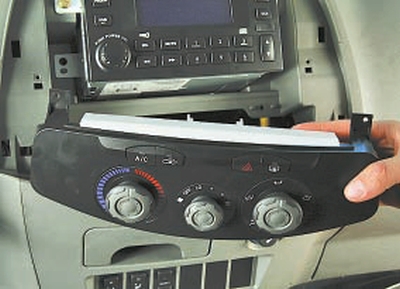

9. Снимите блок управления системой отопления (кондиционирования) и вентиляции салона.

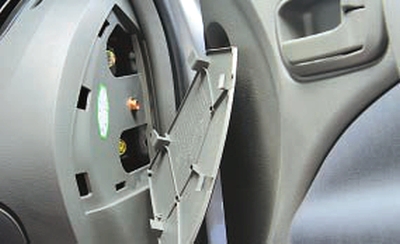

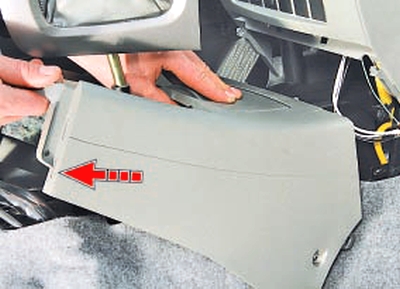

10. С правой стороны панели приборов снимите декоративную крышку, преодолевая усилие ее фиксаторов.

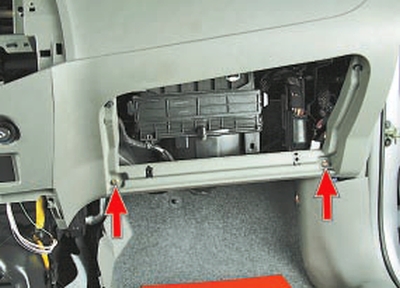

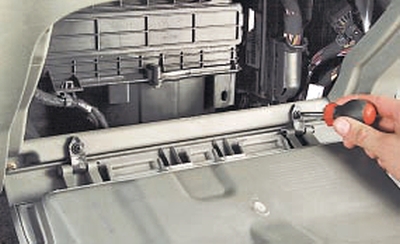

11. Выверните винты крепления и снимите вещевой ящик.

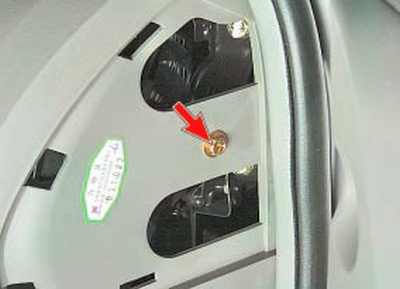

12. Через окно для вещевого ящика выверните болт крепления декоративной панели к каркасу панели приборов.

13. С левой стороны панели приборов выверните болты верхнего бокового крепления декоративной панели к каркасу.

14. Выверните болт нижнего крепления декоративной панели к каркасу.

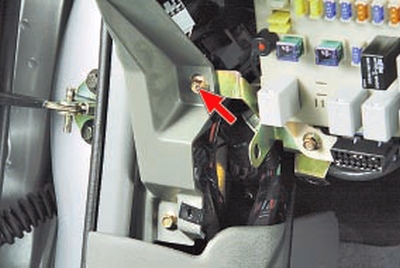

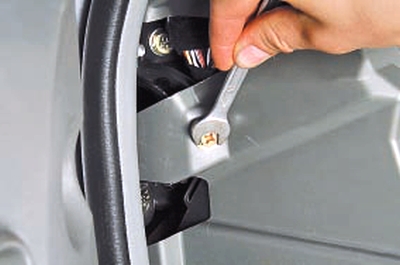

15. Выверните болт крепления к стойке кузова.

16. С правой стороны выверните болт бокового крепления панели приборов к каркасу.

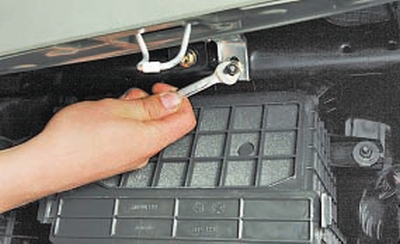

17. Выверните два болта нижнего крепления.

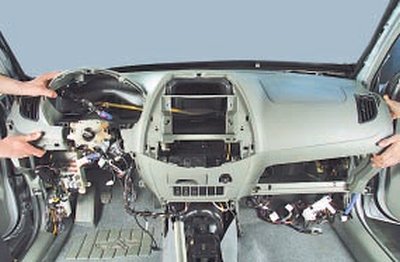

18. Снимите декоративную панель панели приборов.

19. Установите декоративную панель панели приборов и все снятые детали в порядке, обратном снятию.

Примечание:

На каркасе панели приборов закреплено множество жгутов проводов различных систем автомобиля. Значительное количество колодок жгутов проводов, которые необходимо отсоединить от приборов систем и соединительных разъемов, требует от исполнителя специальной квалификации автоэлектрика. Если у вас нет достаточных навыков выполнения подобных работ, при необходимости снятия каркаса панели приборов, обратитесь на специализированный сервис.
