Описание конструкции приводов передних колес в автомобиле Ford focus 2

Приводы передних колес с шарнирами равных угловых скоростей (ШРУСами) служат для передачи крутящего момента от главной передачи к ведущим колесам при различных углах поворота колес и ходах подвески. Привод колеса состоит из внутреннего и наружного шарниров, соединенных между собой валом. Соединение вала с шарнирами — шлицевое, от продольного перемещения в наружных шарнирах вал зафиксирован стопорными кольцами.

Приводы правого «А» и левого «В» колес:
1 — промежуточный вал с внутренним шарниром привода;
2 — подшипник промежуточной опоры;
3 — хомут Ø 88,5 мм;
4 — защитный чехол внутреннего шарнира;
5 — хомут Ш 39,00 мм;
6 — вал привода;
7 — хомут Ш 36,5 мм;
8 — защитный чехол наружного шарнира;
9 — хомут Ш 85,7 мм;
10 — наружный шарнир;
11 — внутренний шарнир;
12 — стопорное кольцо

Внутренний шарнир трехшиповый универсальный типа «Трипод». Он состоит из корпуса, трех роликов на игольчатых подшипниках, надетых на цапфы трехшиповика. В корпусе шарнира выполнены пазы для роликов. Трехшиповик зафиксирован на валу стопорным кольцом. Ролики позволяют трехшиповику перемещаться в пазах корпуса шарнира в осевом направлении, что обеспечивает необходимое изменение длины привода при работе передней подвески. Внутренние шарниры правого и левого приводов не взаимозаменяемы. Корпус шарнира правого привода выполнен заодно с промежуточным валом. На вал напрессован подшипник промежуточной опоры, а шлицевой хвостовик вала вставлен в отверстие полуосевой шестерни коробки дифференциала. При этом вал удерживается от осевого смещения промежуточной опорой.
Корпус внутреннего шарнира левого привода фиксируется в отверстии полуосевой шестерни коробки дифференциала стопорным кольцом, расположенным в проточке на шлицевой части хвостовика.
Наружный шарнир состоит из корпуса, сепаратора, обоймы и шести шариков, которые размещены в профилированных канавках корпуса и обоймы. Шлицевой хвостовик корпуса наружного шарнира соединен со ступицей и закреплен болтом. Обойма шарнира установлена на шлицах вала и зафиксирована от продольного перемещения стопорным кольцом. Сепаратор имеет равномерно расположенные по окружности окна для удержания шариков в одной плоскости.
При повороте корпуса шарнира относительно обоймы канавки одной стороны сближаются и выталкивают шарики, которые поворачивают сепаратор. При этом, поворачиваясь, сепаратор устанавливает все шарики в биссекторной плоскости между корпусом и обоймой шарнира и обеспечивает равномерную передачу вращения от обоймы к корпусу. Детали шарнира изготовлены с высокой точностью, шарики одной сортировочной группы подбираются индивидуально для каждого шарнира. Поэтому изношенный шарнир заменяют в сборе.
Герметичность шарнира — непременное условие его надежной работы — обеспечивается защитным резиновым чехлом. Чехол надет на корпус шарнира и вал привода и закреплен хомутами. Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей. Хомуты наружного и внутреннего шарниров отличаются посадочным диаметром.

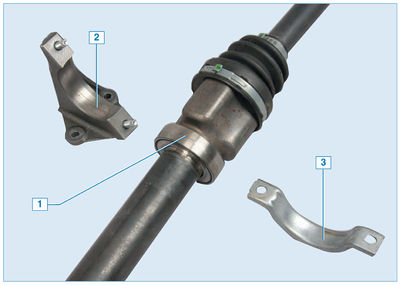

Опорный подшипник 1 промежуточной опоры установлен в кронштейне 2 блока цилиндров двигателя и закрыт крышкой 3
