Снятие и установка облицовок багажника в автомобиле Ford Focus 2

Вам потребуются: ключ TORX Т45, отвертки с плоским и крестообразным лезвием.

Примечание:

Снятие облицовок багажника показано в последовательности, обратной их установке на автомобиль. Попытка снять облицовки в другой последовательности не приведет к желаемому результату, так как каждая предыдущая облицовка удерживает своими краями последующие.

1. Откройте дверь задка.

2. Снимите с держателей слева и справа двери верхние концы шнуров для подъема полки багажника...

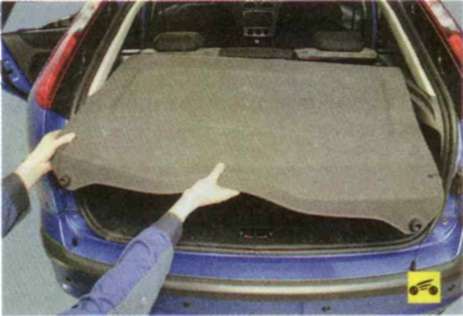

3. ...и снимите полку.

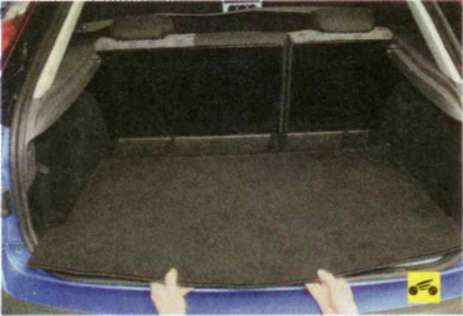

4. Снимите коврик пола багажника.

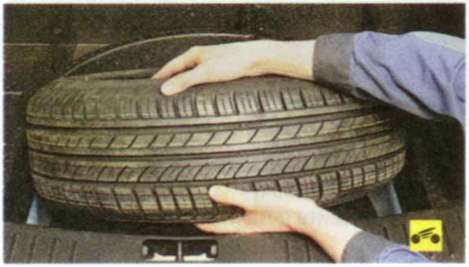

5. Выньте из багажника запасное колесо...

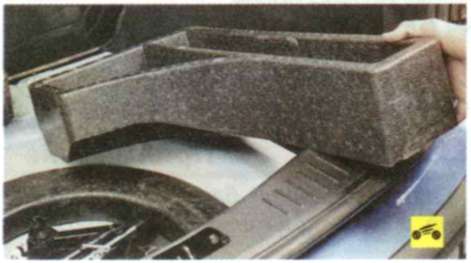

6. ...и обе выравнивающие прокладки, выполняющие также функцию контейнеров.

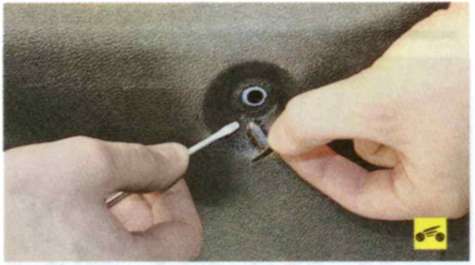

7. Извлеките четыре пистона крепления облицовки панели задка...

8. ...и снимите облицовку, вынимая ее край из-под уплотнителя проема двери задка.

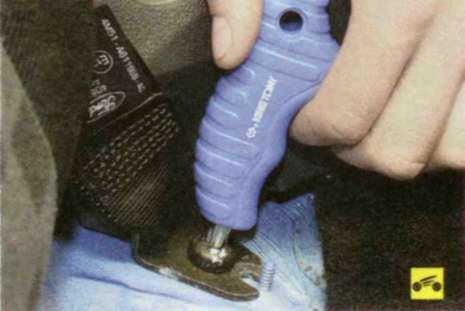

9. Откиньте вперед подушку заднего сиденья и выверните винт нижнего крепления ремня безопасности бокового пассажира.

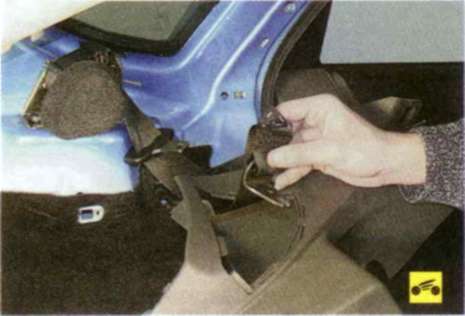

10. Извлеките заглушку из отверстия в верхней облицовке боковины для прохода ремня безопасности и снимите заглушку с ремня.

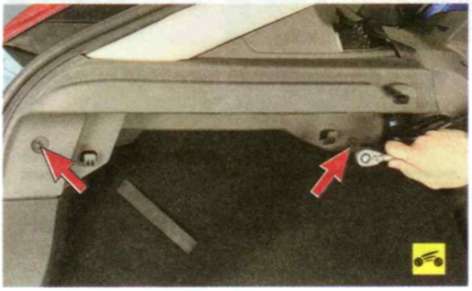

11. Выверните два винта крепления средней облицовки боковины...

12. ...отделите облицовку от боковины, преодолевая упругое сопротивление ее держателей...

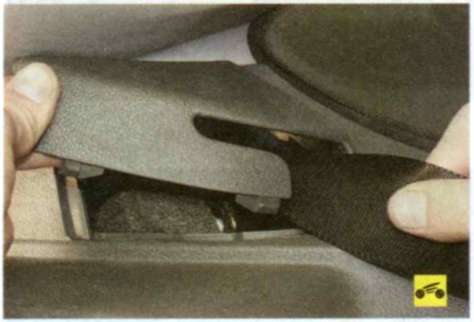

13. ...и снимите облицовку, пропустив ремень безопасности в ее отверстие. Аналогично снимите среднюю облицовку другой боковины.

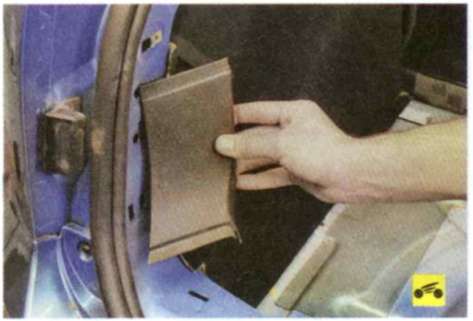

14. Снимите угловую облицовку, преодолевая упругое сопротивление ее держателей. Аналогично снимите угловую облицовку с другой стороны багажника.

15. Откиньте вперед спинку заднего сиденья, отведите задний край нижней облицовки от боковины и снимите облицовку, вынимая ее переднюю кромку из-под нижней части облицовки задней стойки кузова. Аналогично снимите нижнюю часть облицовки другой боковины.

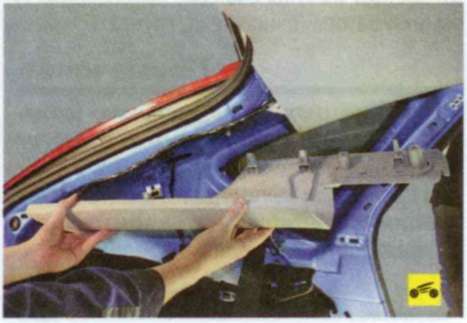

16. Снимите верхнюю часть облицовки задней стойки.

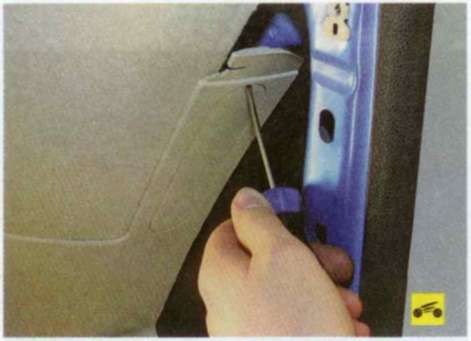

17. Подденьте отверткой край заглушки верхней облицовки боковины...

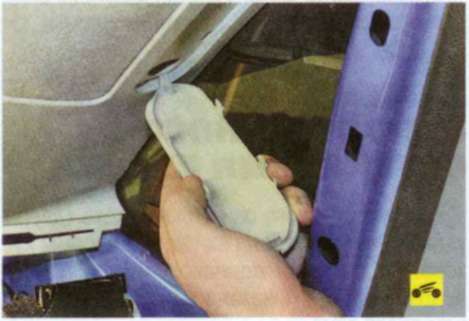

18. ...и снимите заглушку, преодолевая упругое сопротивление ее фиксаторов.

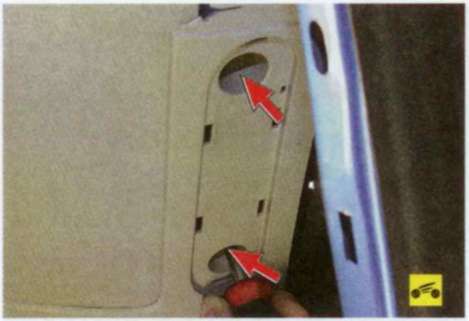

19. Выверните два винта крепления верхней облицовки к боковине...

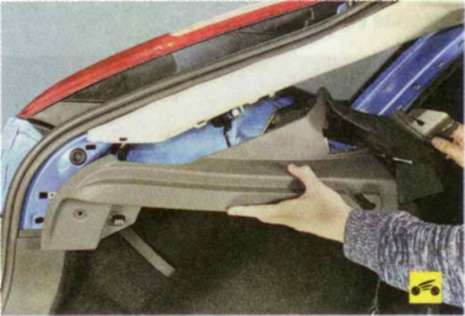

...и снимите верхнюю облицовку боковины, преодолевая упругое сопротивление ее держателей. Аналогично снимите верхнюю облицовку второй боковины.

Примечание

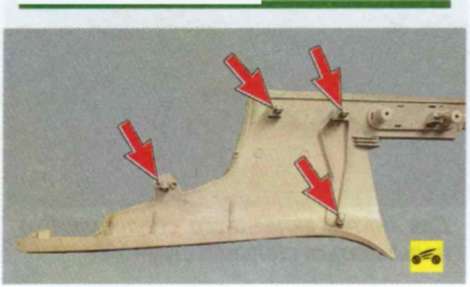

Осмотрите держатели облицовок багажника, сломанные держатели замените.

21. Установите детали в порядке, обратном снятию.
