Снятие, проверка и установка топливных форсунок в автомобиле Ford Focus 2

Инструменты:

• Мультиметр
• Отвертка плоская средняя
• Вороток под торцевую насадку
• Насадка на вороток 10 мм

Детали и расходники:

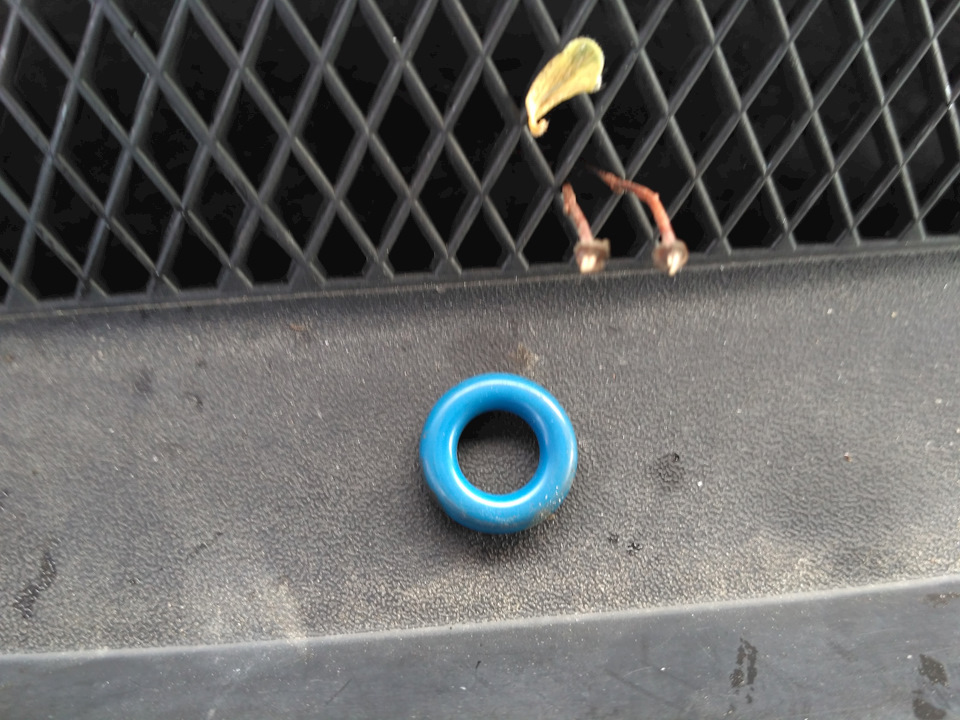

• Уплотнительные кольца форсунок

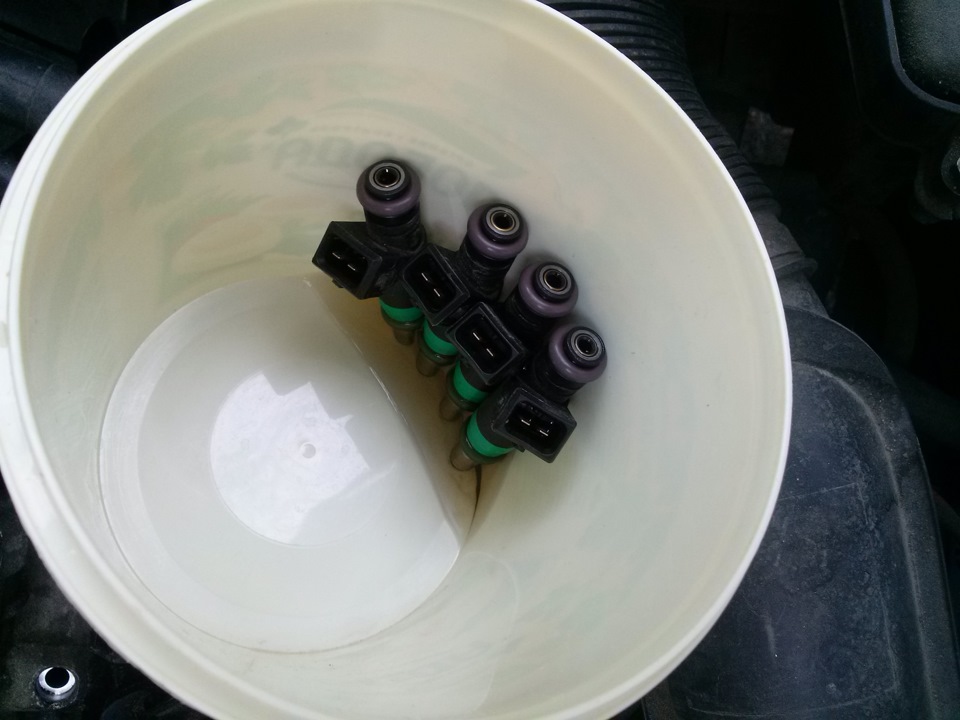

• Емкость для промывки форсунок
• Новые форсунки

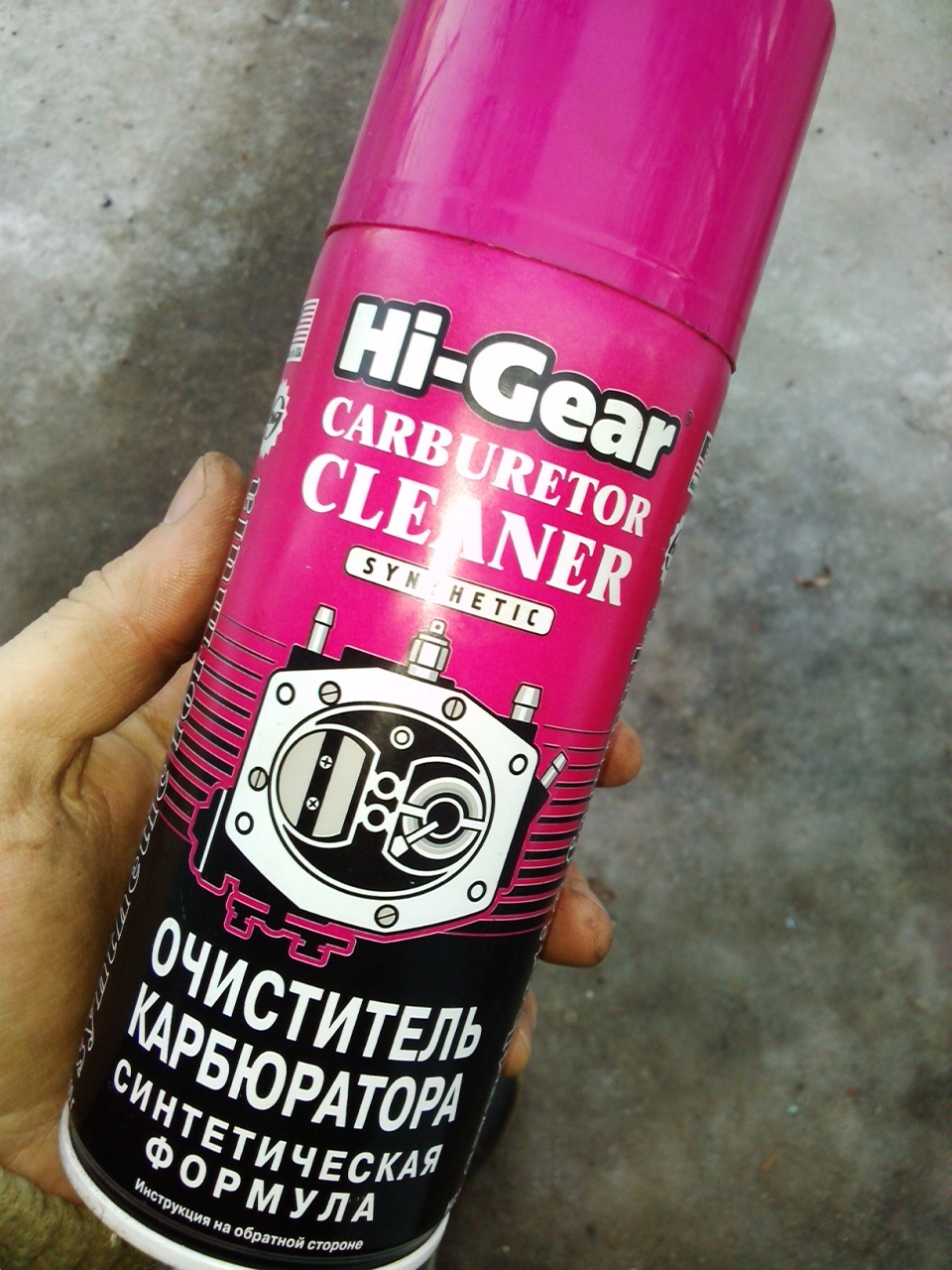

• Очиститель карбюратора или растворитель

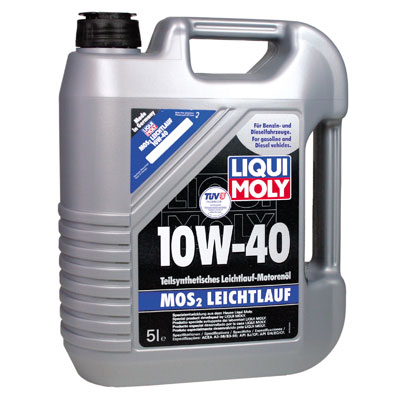

• Моторное масло
• Ветошь
• Тканьевые перчатки

Возможные признаки неисправности форсунок:

- затрудненный пуск двигателя;

- неустойчивая работа двигателя;

- остановка двигателя на холостом ходу;

- повышенная частота вращения коленчатого вала на холостом ходу;

- двигатель не развивает полной мощности, недостаточная приемистость двигателя;

- рывки и провалы в работе двигателя при движении автомобиля;

- повышенный расход топлива;

- повышенное содержание СО и СН в отработавших газах;

- калильное зажигание из-за нарушения герметичности форсунок.

Порядок выполнения работ:

1. Снимите топливную рампу, как описано здесь.

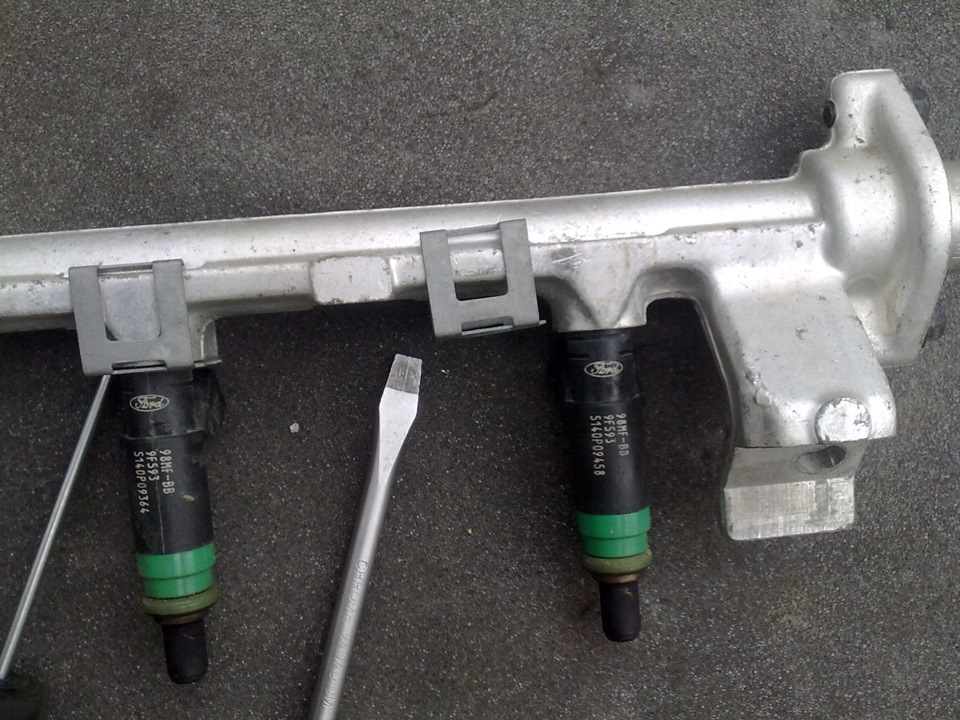

2. Подденьте фиксаторы и выньте форсунки из отверстий топливной рампы.

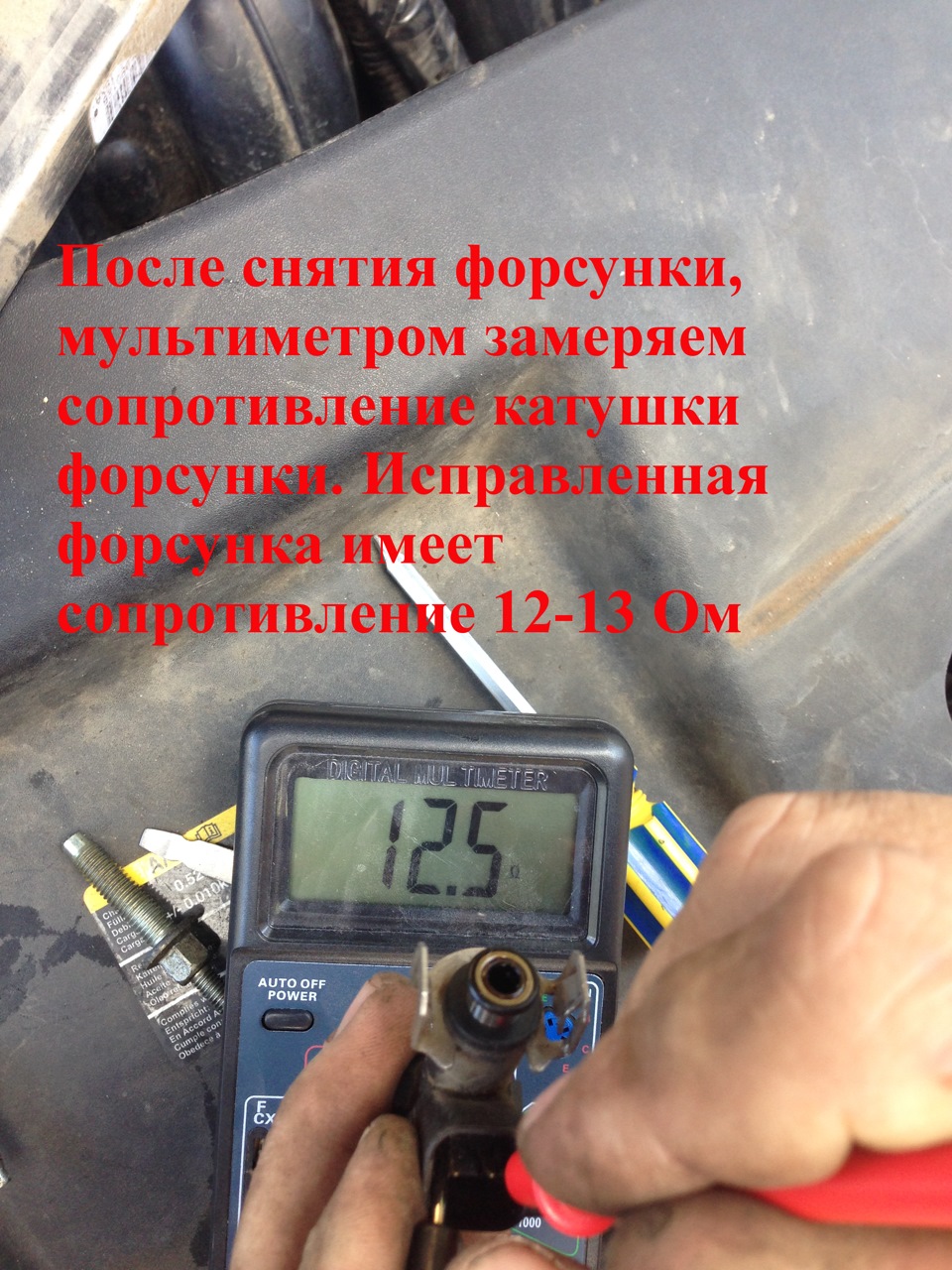

3. Проверьте сопротивление обмотки форсунки, подключив щупы мультиметра к выводам обмотки. Если сопротивление обмотки не соответствует норме, замените форсунку, так как она неремонтопригодна.

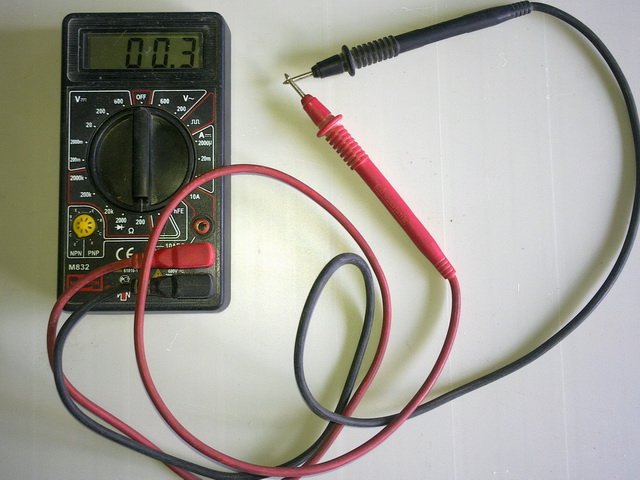

Мультиметр

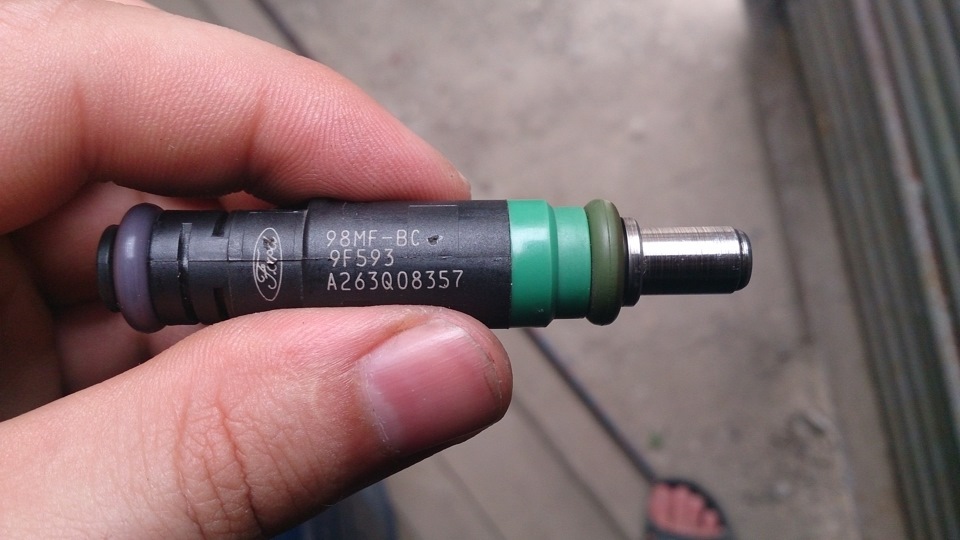

Новая форсунка с уплотнительными кольцами

Примечание:

При установке форсунок, всегда следует менять уплотнительное кольцо на новое.

4. Если устанавливаете прежние форсунки, аккуратно промойте их распылители растворителем или очистителем карбюратора.

Предупреждение:

Не допускается промывка форсунок окунанием в моющий состав во избежание повреждения их электрической части.

5. Произведите установку форсунок в обратной последовательности, смазав уплотнительные кольца моторным маслом.

6. Установите форсунки в топливную рампу, а рампу на впускную трубу. Подсоедините к рампе трубопровод. Пустите двигатель и проверьте герметичность соединения трубопровода и уплотнений форсунок.

Полезный совет:

С некоторой степенью точности работоспособность форсунки можно проверить, подав на нее электропитание от аккумуляторной батареи с помощью двух отрезков изолированного провода. В момент присоединения проводов должен быть слышен отчетливый щелчок.

Примечание:

Проверку форсунки на герметичность и по форме распыляемого факела топлива проводите на специализированных станциях технического обслуживания, так как такая проверка непосредственно на автомобиле очень пожароопасна.

С некоторой степенью точности можно проверить герметичность форсунки, опустив ее распылитель в емкость с керосином и подав в штуцер форсунки сжатый воздух под давлением 3 бар. У исправной форсунки воздух не должен выходить через распылитель.

В статье не хватает:

• Фото инструмента
• Описания ремонта
