Снятие и разборка топливного модуля в автомобиле Ford Focus 2

1. Сбрасываем давление в системе питания, отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи и снимаем топливный бак.Снятие топливного бака в автомобиле Ford Focus 2

Примечание:

Снимать топливный бак для замены топливного насоса необходимо по той причине, что на автомобиле Ford Focus 2 нет люка в основании кузова над топливным модулем, поэтому доступ к нему при установленном на автомобиль баке невозможен.

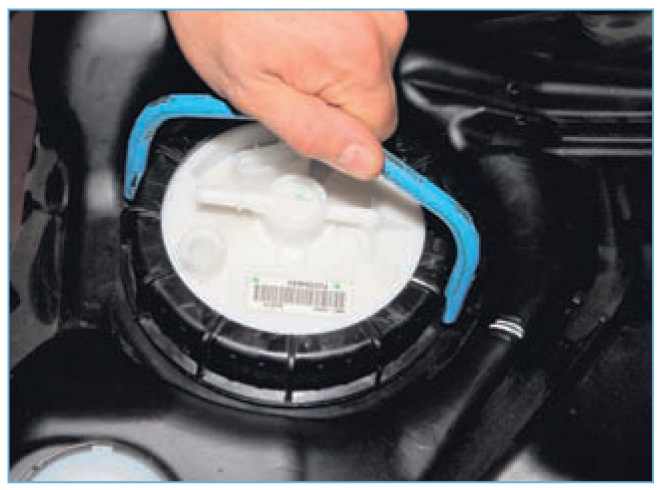

2. Отворачиваем крышку топливного бака с помощью скобы, которую можно изготовить самим. Для этого сгибаем металлический пруток, при этом внутренний размер скобы должен быть 154 мм.Отворачиваем крышку топливного бака автомобиля Ford Focus 2

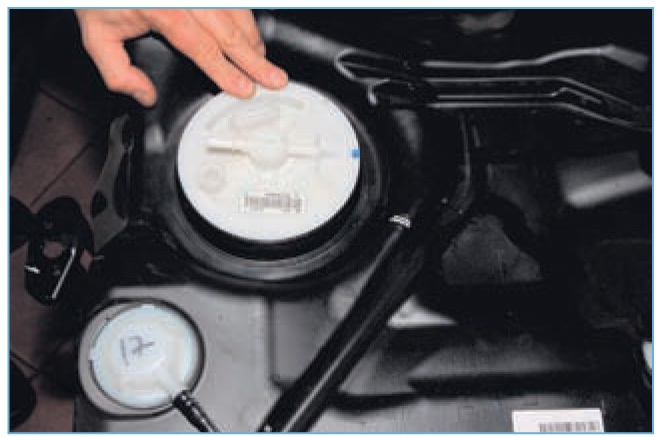

3. При установке, топливный модуль можно сориентировать по стрелке на его корпусе и рискам на баке.

Указатели на корпусе топливного модуля для его установки на Ford Focus 2

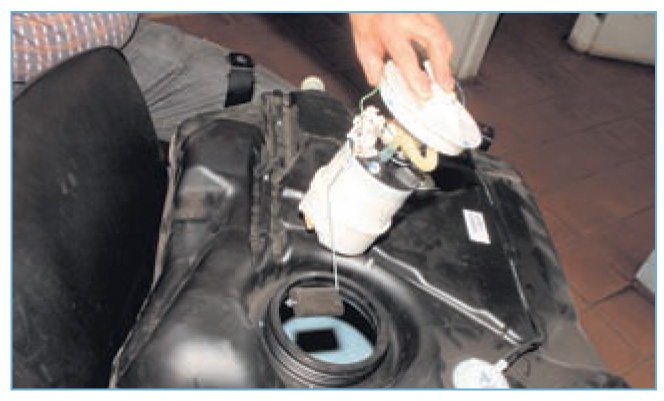

4. Вынимаем топливный модуль Форд Фокус 2  из отверстия топливного бака.Вынимаем топливный модуль из отверстия топливного бака автомобиля Ford Focus 2

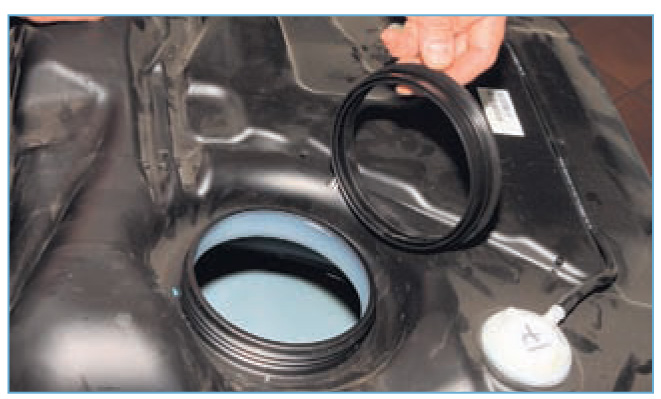

5. Снимаем с горловины топливного бака уплотнительное кольцо.Снятие с горловины топливного бака уплотнительного кольца автомобиля Ford Focus 2

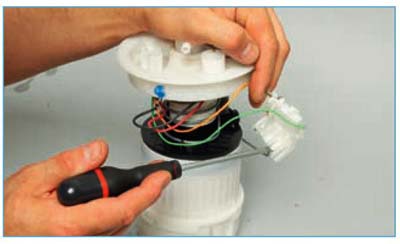

6. Отверткой поджимаем фиксатор датчика указателя уровня топлива.

Поджимаем фиксатор датчика указателя уровня топлива Ford Focus 2

7. Сдвигаем датчик по направляющим корпуса топливного модуля.

Сдвигаем датчик по направляющим корпуса топливного модуля Ford Focus 2

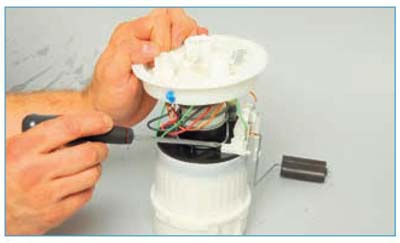

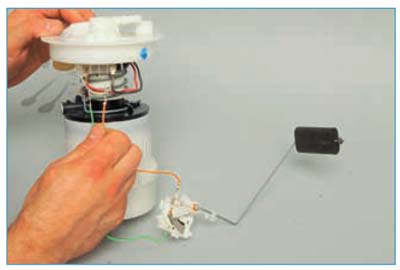

8. Отсоединяем наконечники проводов датчика указателя уровня топлива от выводов на верхней крышке модуля и снимаем датчик.

Снятие датчика указателя уровня топлива автомобиля Ford Focus 2

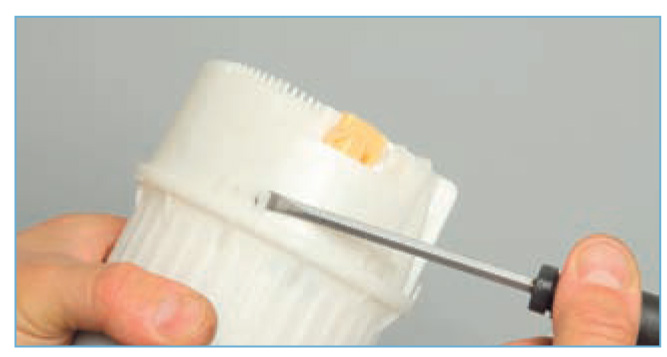

9. Отверткой отжимаем четыре фиксатора на корпусе топливного модуля Форд Фокус 2.

Отжимаем четыре фиксатора на корпусе топливного модуля Ford Focus 2

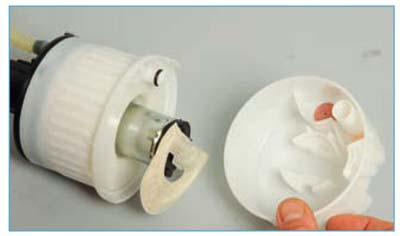

10. Снимаем нижнюю крышку модуля.Снятие нижней крышки модуля автомобиля Ford Focus 2

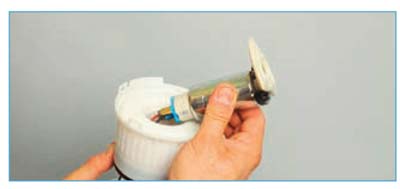

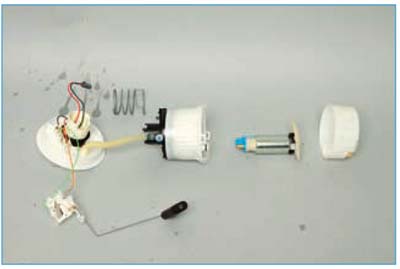

11. Вынимаем топливный насос из топливного модуля.Вынимаем топливный насос из топливного модуля автомобиля Ford Focus 2

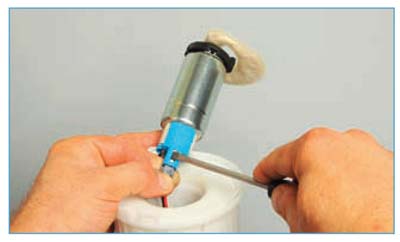

12. Отверткой нажимаем на фиксатор и, отсоединив колодку проводов от электродвигателя топливного насоса, снимаем его.Снятие электродвигателя топливного насоса автомобиля Ford Focus 2

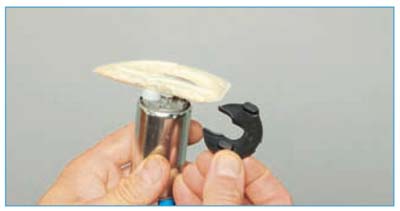

13. Снимаем стопорную скобу.

Снятие стопорной скобы топливного насоса автомобиля Ford Focus 2

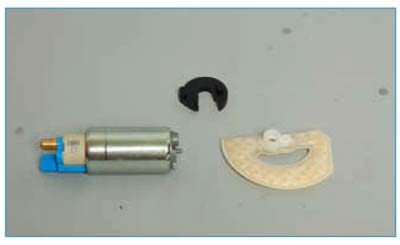

14. Поддев отверткой снимаем сетчатый фильтр с топливного насоса.

Снимаем сетчатый фильтр с топливного насоса автомобиля Ford Focus 2

15. Отверткой поджимаем две фиксирующие лапки в стакане верхней крышки (для наглядности показано на снятой верхней крышке).

Отверткой поджимаем две фиксирующие лапки в стакане верхней крышки автомобиля Ford Focus 2

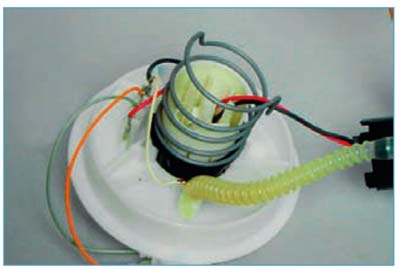

16. Снимаем с корпуса топливного модуля верхнюю крышку и пружину. Также снимаем пластмассовую гофрированную трубку с штуцеров верхней крышки и топливного фильтра модуля Форд Фокус 2.

Снимаем с корпуса топливного модуля верхнюю крышку и пружину Ford Focus 2

17. Сборку и установку топливного модуля проводим в обратной последовательности.

Предупреждение:

Модуль топливного насоса необходимо установить в строго определенном положении, совместив метки, выполненные на топливном баке и на корпусе модуля иначе к штуцерам модуля не удастся подсоединить топливопроводы.

Примечания:

Перед установкой следует промыть сетчатый фильтр в бензине.

После установки топливного бака необходимо проверить герметичность соединений топливного модуля. Для этого подсоединяем клемму провода к «минусовому» выводу аккумуляторной батареи и включаем зажигание.
