Система выпуска отработавших газов:
1 — теплозащитный экран;
2 — уплотнительная прокладка;
3 — катколлектор;
4 — датчик концентрации кислорода;
5 — металлокомпенсатор;
6 — резиновые подушки;
7 — дополнительный глушитель;
8 — основной глушитель;
9 — уплотнительное кольцо;
10 — хомут.
Система выпуска состоит из выпускного коллектора, выполненного заодно с каталитическим нейтрализатором (катколлектором), дополнительного и основного глушителей и соединяющих их труб.

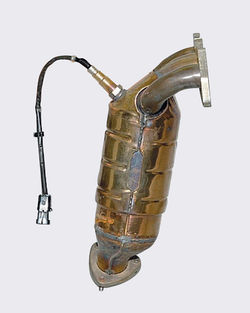

Катколлектор с датчиком концентрации кислорода
В верхней части катколлектора (до нейтрализатора) установлен датчик концентрации кислорода в отработавших газах (лямбда-зонд). На автомобилях, соответствующих нормам концентрации вредных веществ Euro-3, применяются два датчика концентрации кислорода: второй — диагностический—установлен после нейтрализатора в нижней части катколлектора. Каталитический нейтрализатор отработавших газов предназначен для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов.
На автомобиле установлен нейтрализатор с металлическим носителем. Он состоит из множества сот, изготовленных из гофрированной фольги и покрытых катализаторами дожига. Проходя через соты нейтрализатора, оксид углерода превращается в малотоксичный углекислый газ, а оксиды азота восстанавливаются до безвредного азота. Степень очистки газов в исправном нейтрализаторе достигает 90-95%.
Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет электронный блок управления двигателем — контроллер, определяющий количество подаваемого топлива в зависимости от показаний датчика концентрации кислорода.
При наличии в отработавших газах соединений свинца каталитический нейтрализатор и датчик концентрации кислорода быстро выходят из строя. Поэтому эксплуатация автомобиля на этилированном бензине категорически запрещается, даже кратковременная.
Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания. При пропусках искрообразования несгоревшее топливо, попадая в нейтрализатор, догорает и закоксовывает соты, что может привести к полной закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.
Контроллер имеет функцию защиты нейтрализатора от пропусков зажигания, которые могут быть обнаружены в одном или двух цилиндрах одновременно. При этом контроллер отключает подачу топлива в эти цилиндры, а сигнализатор неисправности системы управления двигателем, расположенный в комбинации приборов, загорается в мигающем режиме. В этом случае необходимо прекратить движение, остановить двигатель, попытаться найти причину и устранить неисправность. Если этого сделать не удается, необходимо отбуксировать автомобиль до ближайшей станции технического обслуживания.
Глушители и катколлектор — неразборные узлы, при выходе из строя должны заменяться новыми. Между катколлектором и головкой блока цилиндров установлена металлоармированная термостойкая прокладка (общая для катколлектора и впускной трубы).
К катколлектору на трех шпильках крепится труба дополнительного глушителя. Соединение уплотнено термостойкой прокладкой. В трубу дополнительного глушителя встроен металлокомпенсатор. Он уменьшает передачу колебаний силового агрегата на систему выпуска отработавших газов.
Задняя часть трубы дополнительного глушителя соединена с трубой основного глушителя шарнирно. Между их фланцами находится металлическое кольцо со сферической наружной поверхностью. Внутренняя поверхность фланцев — также сферическая, сами фланцы стянуты хомутом.
На кузове, над дополнительным глушителем и металлокомпенсатором, установлены теплозащитные кожухи. Система выпуска подвешена к кузову на четырех резиновых подушках.
Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений.
