Снятие рулевой колонки с электроусилителем Kalina

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Отвертка крестовая средняя
  • Отвертка плоская большая
  • Маркер
  • Гаечный ключ рожковый 10 мм
  • Гаечный ключ рожковый 13 мм
  • Вороток под торцевую насадку
  • Высокая насадка на вороток 13 мм
  • Насадка на вороток 13 мм
  • Насадка на вороток 24 мм

1. Устанавливаем колеса в положение прямолинейного движения автомо­биля.

Выставляем колеса Lada Kalina строго прямо.

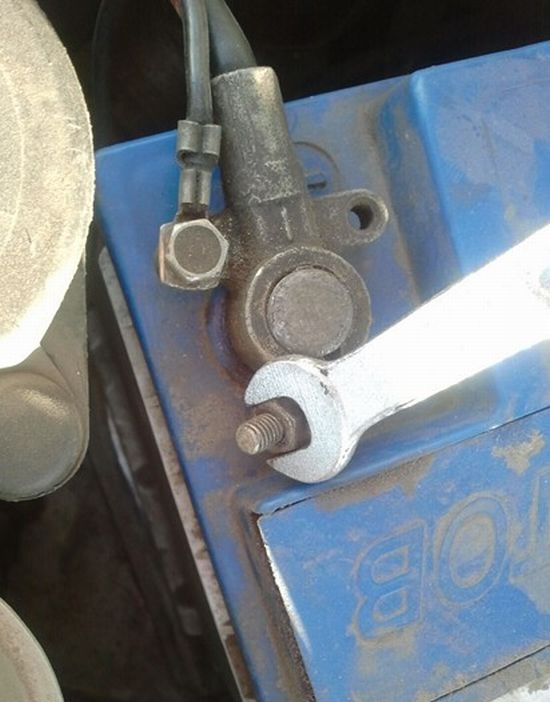

2. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

Снимаем клемму минуса с аккумуляторной батареи Lada Kalina

3. Снимаем рулевое колесо, как описано здесь.
Снимаем подрулевые переключате­ли, как описано здесь.

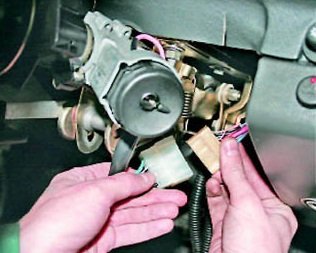

Отсоединяем колодки проводов вы­ключателя зажигания от колодок жгу­тов проводов панели приборов.
При необходимости снимаем с рулевой колонки выключатель за­жигания.

Разъединяем колодки проводов выключателя зажигания Lada Kalina

4. Крестообразной отверткой отво­рачиваем три самореза.

Саморезы крепления нижней поперечины панели приборов Lada Kalina

5. Затем снимаем нижнюю поперечи­ну панели приборов.

Нижняя поперечина панели приборов Lada Kalina

6. Нажав на фиксаторы, отсоединя­ем две колодки жгутов проводов от блока управления усилителя рулевого управления.
Отсоединяем колодку жгута прово­дов от соединителя подрулевых пе­реключателей, как описано здесь.

Отсоединяем колодку жгута прово­дов от соединителя подрулевых пе­реключателей Lada Kalina

7. Высокой головкой «на 13» отво­рачиваем четыре гайки крепле­ния кронштейна (четвертая гайка на фото не видна).

Гайки крепления кронштейна рулевой колонки Lada Kalina

8. Опускаем рулевую колонку на пол.

Рулевая колонка на полу Lada Kalina

9. При необходимости снимаем соеди­нитель подрулевых переключателей, как описано здесь
Головкой «на 13» отворачиваем гайку болта крепления нижнего карданного шарнира к валу-шестерне рулевого механизма. Если болт поворачивается, удер­живаем его ключом «на 13».

Болт крепления нижнего карданного шарнира к валу-шестерне рулевого механизма Lada Kalina

10. Вынимаем болт.

Вынимаем крепежный болт Lada Kalina

11. Мощной шлицевой отверткой разжимаем клеммное соедине­ние шарнира.

Разжимаем клеммное соединение шарнира Lada Kalina

12. Снимаем промежуточный карданный вал с вала-шестерни рулевого механизма.

Снимаем промежуточный карданный вал Lada Kalina

13. Перед тем как отсоединить проме­жуточный карданный вал от вала ру­левого управления, маркером поме­чаем взаимное положение верхнего шарнира карданного вала относи­тельно вала рулевого управления.
Ключом «на 13» отворачиваем гайку стяжного болта шарнира. Если болт проворачивается, удер­живаем его ключом «на 13».
Вынимаем болт.

Отворачиваем гайку стяжного болта шарнира Lada Kalina

14. Отверткой разжимаем клеммное соединение шарнира.

Разжимаем клеммное соединение шарнира Lada Kalina

15. Снимаем промежуточный карданный вал с вала рулевого управления.

Снимаем промежуточный вал Lada Kalina

Внешний вид промежуточного карданного вала Lada Kalina

Промежуточный карданный вал

16. Устанавливаем промежуточный кар­данный вал в обратной последова­тельности. При соединении верхнего шарнира промежуточного кардан­ного вала с валом рулевого управле­ния необходимо совместить ранее сделанные метки.
Устанавливаем рулевую колонку в об­ратной последовательности. Установ­ку таким способом лучше проводить с помощником.

Однако удобнее производить монтаж колонки, когда нижний шарнир про­межуточного карданного вала будет установлен на вал-шестерню рулево­го механизма заранее.
Для этого, после соединения проме­жуточного карданного вала с валом рулевого управления, ключом «на 13» отворачиваем гайку стяжного болта промежу­точного вала.

Гайка стяжного болта промежуточного карданного вала Lada Kalina

17. Вынимаем болт промежуточного вала и отсоединяем нижний кардан­ный шарнир от верхнего.

Разъединяем нижний и верхний карданные шарниры Lada Kalina

18. Устанавливаем нижний шарнир на вал-шестерню рулевого механизма (болт крепления шарнира к валу-ше­стерне должен располагаться верти­кально с правой стороны). Поворачи­ваем вал рулевого управления, так чтобы отверстие в верхнем шарнире под стяжной болт промежуточного вала располагалось горизонтально снизу вала. Соединяем верхний и нижний шарниры промежуточного вала, вставляем стяжной болт и заворачиваем гайку.
Дальнейшую уста­новку производим в обратной после­довательности.
