Снятие главного тормозного цилиндра Kalina

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Резиновая груша
  • Гаечный ключ рожковый 13 мм
  • Гаечный ключ рожковый 10 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 13​ мм
  • Отвертка крестовая средняя

Детали и расходники:

  • Тормозная жидкость
  • Уплотнительные втулки главного тормозного цилиндра

1. Снимаем аккумуляторную батарею и шланг подвода воздуха к дроссель­ному узлу.

Шланг подвода воздуха к дроссельному узлу Lada Kalina

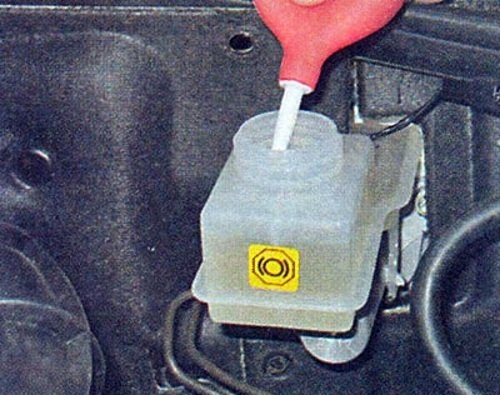

2. Отвернув крышку бачка, снимаем крышку вместе с датчиком уровня жидкости. Резиновой грушей отбираем жидкость из бачка.

Используя резиновую грушу откачиваем тормозную жидкость из бачка Lada Kalina

3. Ключом «на 13» или специаль­ным ключом для тормозных трубок отворачиваем штуцеры двух тормозных трубок.
Выводим наконечники трубок из отверстий главного тормозного ци­линдра.

Отворачиваем штуцеры тормозных трубок Lada Kalina

4. Головкой «на 13» отворачиваем две гайки крепления цилиндра к вакуумному усилителю тормо­зов.

Две гайки крепления главного тормозного цилиндра к вакуумному усилителю тормозов Lada Kalina

5. Снимаем главный тормозной цилиндр в сборе с бачком.

Главный тормозной цилиндр и бачок Lada Kalina

6. Соединение главного тормозного цилиндра с вакуумным усилите­лем тормозов уплотнено резино­вым кольцом.

Уплотнительное кольцо, которое располагается между главным тормозным цилиндром и вакуумным усилителем тормозов Lada Kalina

7. Для снятия бачка отжимаем две лапки корпуса бачка и снимаем их с приливов корпуса цилиндра.

Бачок с тормозной жидкостью удерживают две пластмассовые лапки Lada Kalina

8. Преодолевая сопротивление уплотнительных резиновых втулок, выво­дим штуцеры бачка из отверстий ци­линдра и снимаем бачок.

Отделяем бачок от главного тормозного цилиндра Lada Kalina

9. При необходимости замены уплотнительной втулки вынимаем ее из корпуса ци­линдра.

Уплотнительные втулки в корпусе тормозного цилиндра Lada Kalina

10. Собираем главный тормозной ци­линдр с бачком и устанавливаем в обратной последовательности.
