Инструменты:
- Насадка на вороток 10 мм
- Вороток под торцевую насадку
Детали и расходнки:
- Новый датчик фазы (положения распределительного вала) — 2111-3706040
- Уплотнительное кольцо (если нужна замена)
- Моторное масло
Примечания:
Принцип действия датчика фазы основан на эффекте Холла. На распределительном валу имеется специальный штифт. Когда штифт проходит напротив торца датчика фазы, датчик фазы выдает на контроллер импульс напряжения низкого уровня (примерно 0 В), что соответствует положению поршня 1-го цилиндра в такте сжатия.

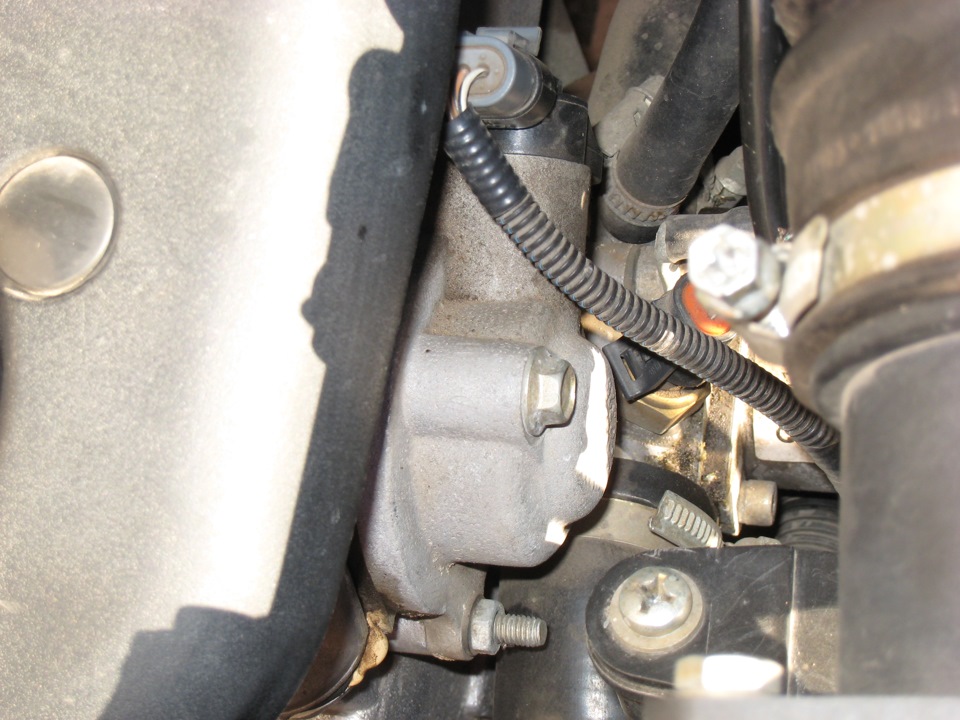

На автомобиле Лада Калина датчик фаз находится в заглушке головки блока цилиндров с правой стороны.

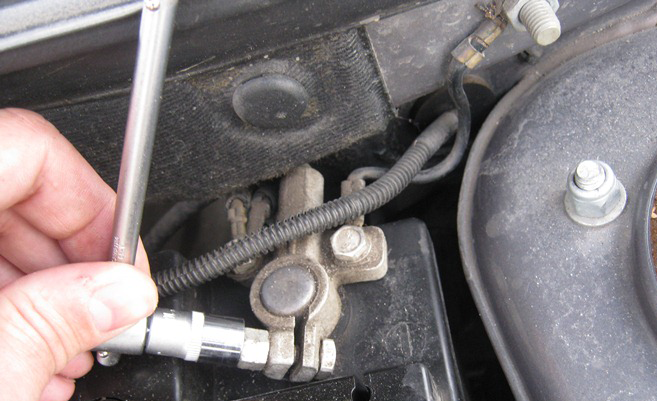

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

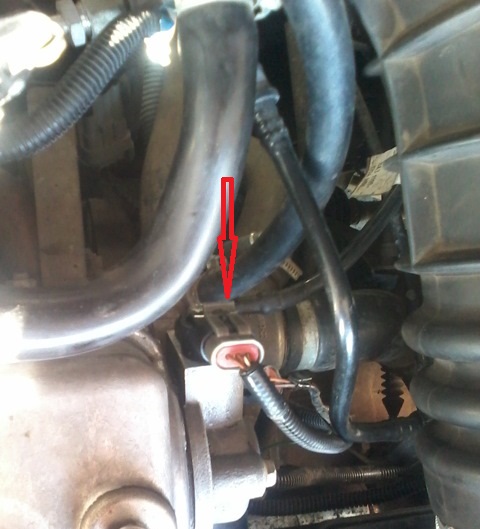

2. Отожмите фиксатор колодки жгута проводов системы управления двигателем и отсоедините колодку от датчика фаз.

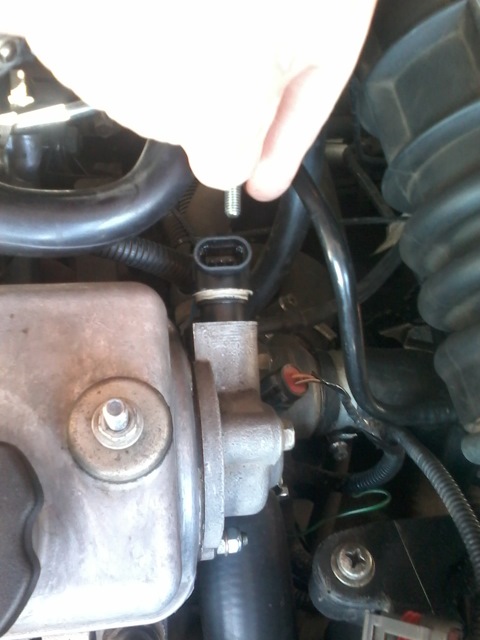

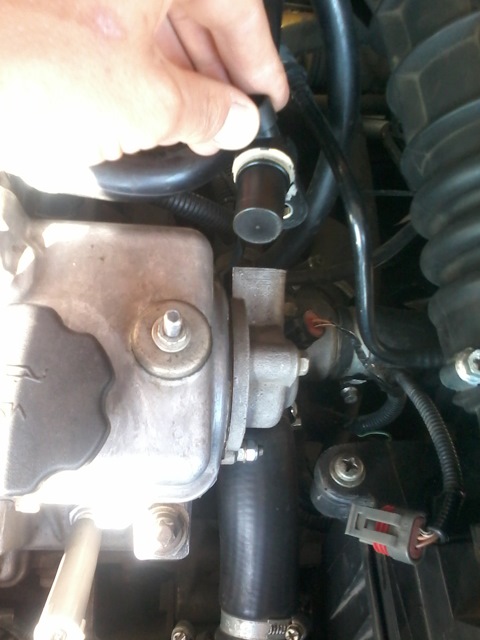

3. Головкой «на 10» выверните болт крепления и снимите датчик положения распределительного вала ВАЗ 1118 из отверстия заглушки головки блока цилиндров.
Примечание:
Соединение датчика фаз и заглушки головки блока цилиндров уплотнено резиновым кольцом. При повреждении кольца или потере им эластичных свойств, замените кольцо новым, предварительно смазав его тонким слоем моторного масла.

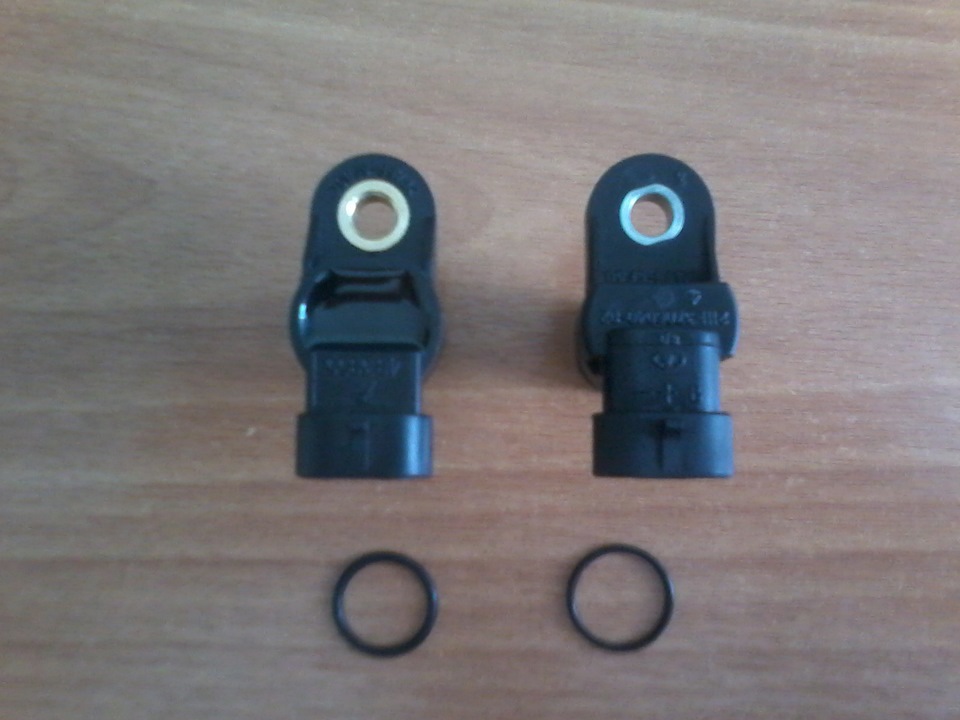

Слева — новый датчик фазы с уплотнительным кольцом, справа — старый
4. Установите новый датчик положения распредвала ВАЗ 1118 в порядке, обратном снятию.
