Замена подшипника ступицы переднего колеса Lada Kalina 1117 2004 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой трубчатый 17 мм
  • Гаечный ключ накидной прямой 7 мм
  • Гаечный ключ накидной прямой 17 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 30 мм
  • Отвертка плоская большая
  • Бородок
  • Молоток большой
  • Башмаки
  • Домкрат
  • Опорные стойки
  • Выколотка из мягкого металла
  • Тиски
  • Притупленное зубило
  • Двухзахватный съемник
  • Чашечный съемник
  • Щипцы для снятия стопорных колец
  • Надфиль
  • Балонный ключ

Детали и расходники:

  • Болты М12х1,25 мм длиной около 130 мм, 2 шт.
  • Подшипник ступицы переднего колеса
  • Диск тормозного меха­низма

Примечание:

Работу можно провести на ровной площадке, но удобнее на смотровой канаве или эстакаде.

1. Заменить подшипник можно двумя способами — на автомобиле, не снимая поворотный кулак и не нару­шая тем самым угол развала колеса, или предварительно демонтировав поворотный кулак. Работа показана на подшипнике сту­пицы правого колеса. Подшипник ступицы левого колеса заменяется аналогично.

Подшипник ступицы Lada Kalina

2. Ослабляем болты крепления колеса.

Ослабляем болты крепления колеса Lada Kalina

3. Отверткой поддеваем защитный колпак ступицы колеса.

Поддеваем защитный колпак ступицы колеса Lada Kalina

4. Снимаем защитный колпак ступицы колеса, на который наде­то резиновое уплотнительное кольцо.

Резиновое уплотнительное кольцо защитного колпака ступицы колеса Lada Kalina

5. Бородком расправляем вмятый буртик гайки подшипника ступи­цы в двух местах.

Расправляем буртик ступицы Lada Kalina

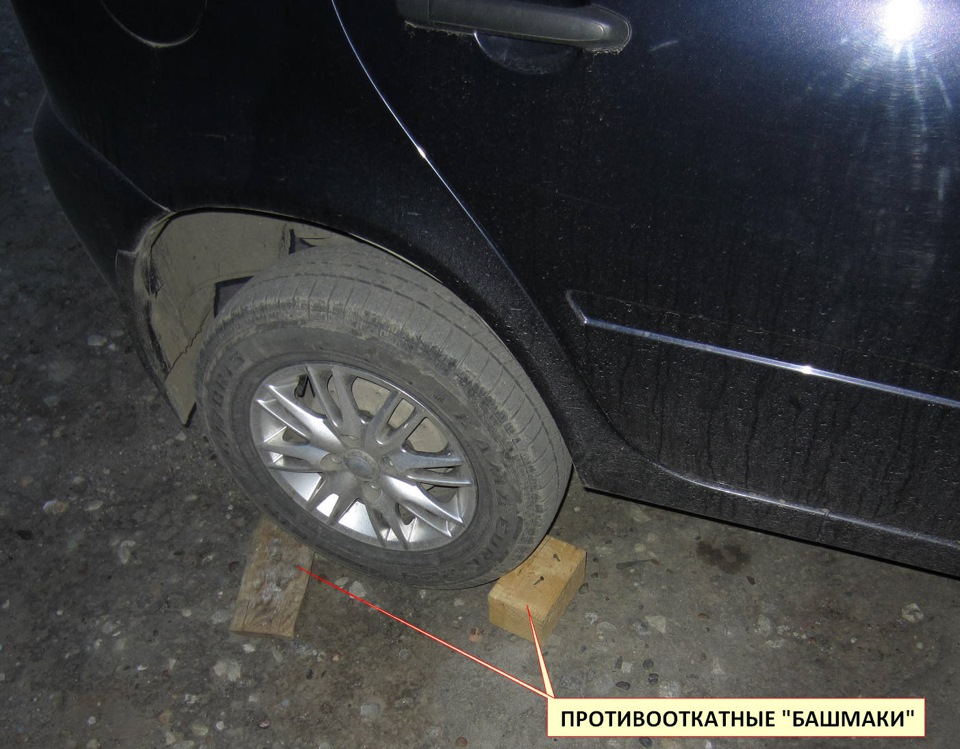

6. Затягиваем стояночный тормоз, включаем первую передачу и под­ставляем под колеса башмаки.

Устанавливаем башмаки под колеса Lada Kalina

7. Головкой «на 30» ослабляем за­тяжку гайки подшипника ступицы.
Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.

Ослабляем гайку подшипника ступицы переднего колеса Lada Kalina

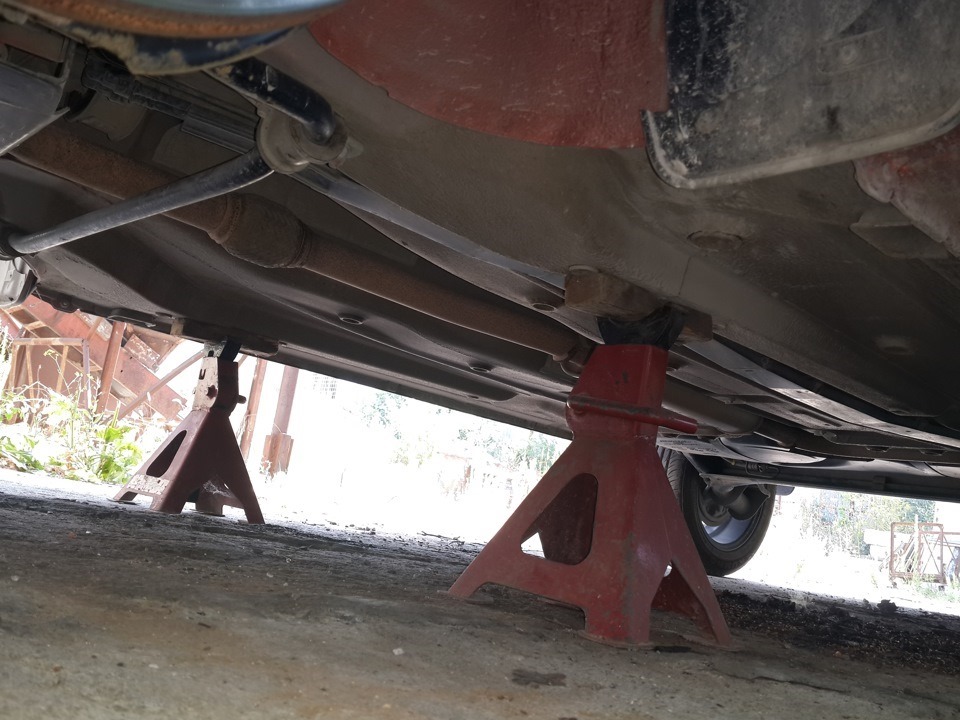

8. Вывешиваем переднюю часть автомо­биля (именно оба передних колеса, т. к. в противном случае стабилизатор поперечной устойчивости мешает де­монтажу, поджимая элементы подве­ски вверх).

Поднимаем переднюю часть Lada Kalina

9. Отворачиваем до конца гайку под­шипника ступицы и снимаем шайбу.

Шайба подшипника ступицы переднего колеса Lada Kalina

10. Снимаем диск тормозного механизма переднего колеса, как описано здесь.

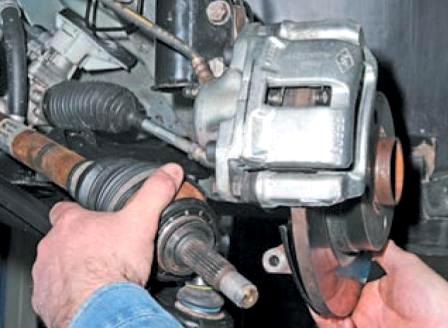

Выводим хвостовик корпуса наруж­ного шарнира привода из ступицы, как описано здесь.
Подсоединяем шаровую опору к ку­лаку и спрессовываем ступицу, нано­ся по ней удары через выколотку из мягкого металла.

Выбиваем ступицу переднего колеса Lada Kalina

11. Спрессовать ступицу также можно с помощью диска тормозного меха­низма переднего колеса. Пропускаем через два диаметраль­но противоположных отверстия в диске болты М12х1,25 мм длиной около 130 мм (подходят винты креп­ления головки блока цилиндров) и вворачиваем их в отверстия сту­пицы на глубину, равную ее тол­щине. Резко ударяя диском по головкам болтов, спрессовываем ступицу.

Выбиваем ступицу переднего колеса при помощи тормозного диска Lada Kalina

12. Если ступицу снять таким образом не удалось, снимаем поворотный кулак. Для этого отворачиваем гайки бол­тов крепления амортизаторной стой­ки к поворотному кулаку, вынимаем болты, как описано здесь. Сни­маем поворотный кулак.

Снимаем поворотный кулак Lada Kalina

13. Устанавливаем поворотный ку­лак на губки тисков и выпрессовываем ступицу из кулака через оправку или головку подходяще­го диаметра, прилагая усилие к торцу ступицы.

Выбиваем ступицу из кулака Lada Kalina

14. Вынимаем ступицу из кулака. При этом наружная часть вну­треннего кольца подшипника остается на ступице.

Ступица переднего колеса и кулак Lada Kalina

15. Снимаем грязезащитное кольцо со ступицы.

Грязезащитное кольцо ступицы переднего колеса Lada Kalina

16. Вставляем притуплённое зубило между торцами внутреннего коль­ца подшипника и ступицы. Нано­ся удары молотком по зубилу, сдвигаем внутреннее кольцо.

Сдвигаем внутреннее кольцо подшипника ступицы Lada Kalina

17. Съемником спрессовываем внут­реннее кольцо подшипника.

Используем съемник для снятия внутреннего кольца подшипника ступицы Lada Kalina

18. Щипцами для снятия стопорных колец снимаем стопорное кольцо.

Снимаем стопорное кольцо подшипника ступицы Lada Kalina

19. Чашечным съемником выпрессовываем подшипник из поворот­ного кулака.

Для извлечения подшипника из поворотного кулака Lada Kalina используем чашечный съемник

20. Вынимаем подшипник вместе со съемником.

Извлекаем подшипник вместе со съемником Lada Kalina

21. Вынимаем подшипник из съемника.

Извлекаем подшипник Lada Kalina из съемника

22. Очищаем и смазываем внутреннюю поверхность поворотного кулака. Надфилем зачищаем на ступице забоины от зубила. Запрессовываем но­вый подшипник в поворотный кулак, прилагая усилия к наружному кольцу подшипника. При запрессовке ступицы опираемся шайбой съемника на внутреннее кольцо подшипника. Если подшипник заменялся на сня­том поворотном кулаке, то необхо­димо проверить и отрегулировать углы установки колес на СТО.

Регулировка углов установки колес Lada Kalina
