Замена цилиндра тормозного механизма переднего колеса Kalina 1117 2004 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Домкрат
  • Опорная стойка
  • Балонный ключ
  • Гаечный ключ накидной прямой 13 мм
  • Гаечный ключ рожковый 17 мм
  • Вороток под торцевую насадку
  • Насадка на вороток Е-14
  • Динамометрический ключ
  • Тиски
  • Накладки для тисков из мягкого металла
  • Отвертка плоская малая

Детали и расходники:

  • Пластичная смазка
  • Графитовая смазка
  • Пыльник поршня
  • Пыльник направляющего пальца скобы

1. Снимаем переднее колесо и надеж­но фиксируем автомобиль на опор­ной стойке заводского изготовле­ния.

Опорные стойки Lada Kalina

2. Поворачиваем рулевое колесо до упора в ту сторону, на которой де­монтируется цилиндр.

Поворачиваем руль Lada Kalina

3. Снимаем шланг тормозного механизма пе­реднего колеса, как описано здесь.

Шланг тормозного механизма переднего колеса Lada Kalina

4. Расконтриваем бол­ты крепления цилиндра к направляющим пальцам скобы и отворачи­ваем болт крепления цилиндра к ни­жнему направляющему пальцу, как описано здесь.

Расконтриваем болты крепления тормозного цилиндра Lada Kalina

5. Накидным ключом «на 13» отво­рачиваем болт крепления цилин­дра к верхнему направляющему пальцу, удерживая палец от про­ворачивания за шестигранник ключом «на 17».

Отворачиваем болт крепления цилиндра к направляющему пальцу Lada Kalina

6. Снимаем скобу тормозного меха­низма.

Снимаем скобу тормозного механизма Lada Kalina

7. Зажимаем суппорт в тиски с наклад­ками губок из мягкого метала.
Головкой «Е-14» отворачиваем два винта крепления цилиндра к суппорту.

Отворачиваем винты крепления суппорта к тормозному цилиндру Lada Kalina

8. Отделяем цилиндр от суппорта.

Отделяем тормозной цилиндр от суппорта Lada Kalina

9. Для замены пыльника поршня поддеваем отверткой стопорное кольцо.

Поддеваем стопорное кольцо пыльника Lada Kalina

10. Снимаем стопорное кольцо.

Снимаем стопорное кольцо Lada Kalina

11. Снимаем пыльник с буртика ци­линдра.

Снимаем пыльник тормозного цилиндра Lada Kalina

12. Перед установкой нового пыльника очищаем его посадочные места от гря­зи и наносим на рабочую кромку пыль­ника (контактирующую с поверхно­стью поршня) тонкий слой пластичной смазки. Устанавливаем новый пыльник и собираем скобу (цилиндр с суппор­том) в обратной последовательности. Затягиваем болты крепления цилинд­ра к суппорту момен­том 96-118 Нм.

13. Перед монтажом скобы вынимаем из отверстия направляющей колодок направляющий палец скобы.

Снимаем направляющий палец скобы Lada Kalina

14. Снимаем пыльник с пальца.

Снимаем пыльник с направляющего пальца Lada Kalina

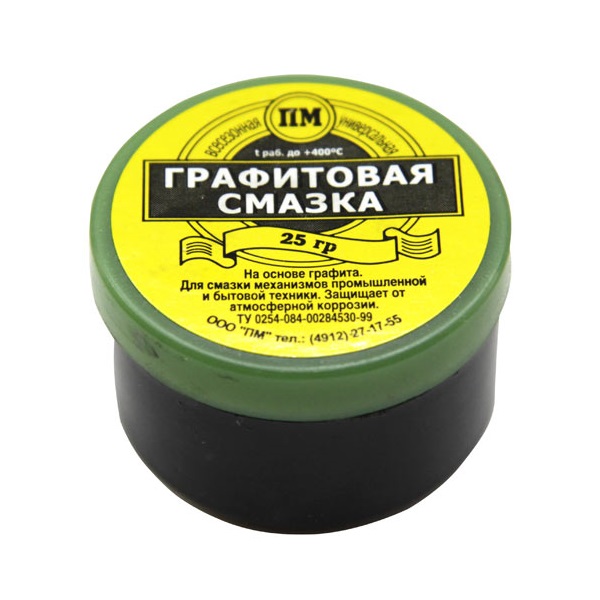

15. Наносим на рабочую поверхность пальца тонкий слой графитовой смазки, поврежденный пыльник за­меняем новым. Аналогично смазываем другой на­правляющий палец.

Графитовая смазка Lada Kalina

16. Устанавливаем скобу в обратной последовательности.

17. Прокачиваем гид­ропривод тормозной системы.

В статье не хватает:

  • Качественных фото ремонта

Источник: http://wiki.zr.ru/169_Ремонт_Kalina
