Описание и советы по освещению, световой и звуковой сигнализации ВАЗ (Lada) Kalina 1118

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Не обозначено
Автосервисы рядом

Фары

На автомобилях Лада Калина ВАЗ 1118 установлены две блок-фары головного света с однонитевыми лампами дальнего и ближнего света.

Передняя блок-фара автомобиля ВАЗ (Lada) Kalina 1118

Блок-фара:

1 — секция дальнего и габаритного света;

2 — секция ближнего света;

3 — секция переднего указателя поворота.

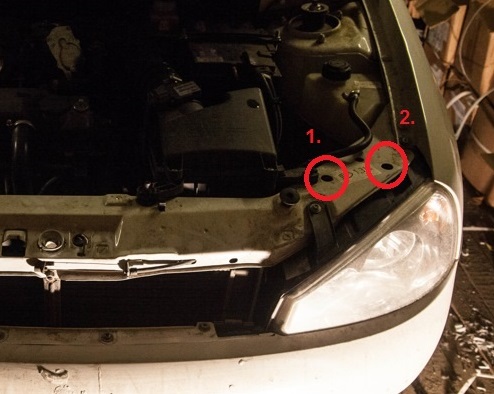

Для регулировки направления пучка ближнего света на каждой блок-фаре имеются два регулировочных винта: винт 1 — горизонтальной плоскости и винт 2 — в вертикальной плоскости ручной регулировки пучка света. Они позволяют изменять направление светового пучка в горизонтальной и вертикальной плоскостях.

Расположение винтов для регулировки направления пучка ближнего света фары ВАЗ (Lada) Kalina 1118

Кроме того, в фарах находятся лампы габаритного света. Ближний свет фар включается переключателем наружного освещения.

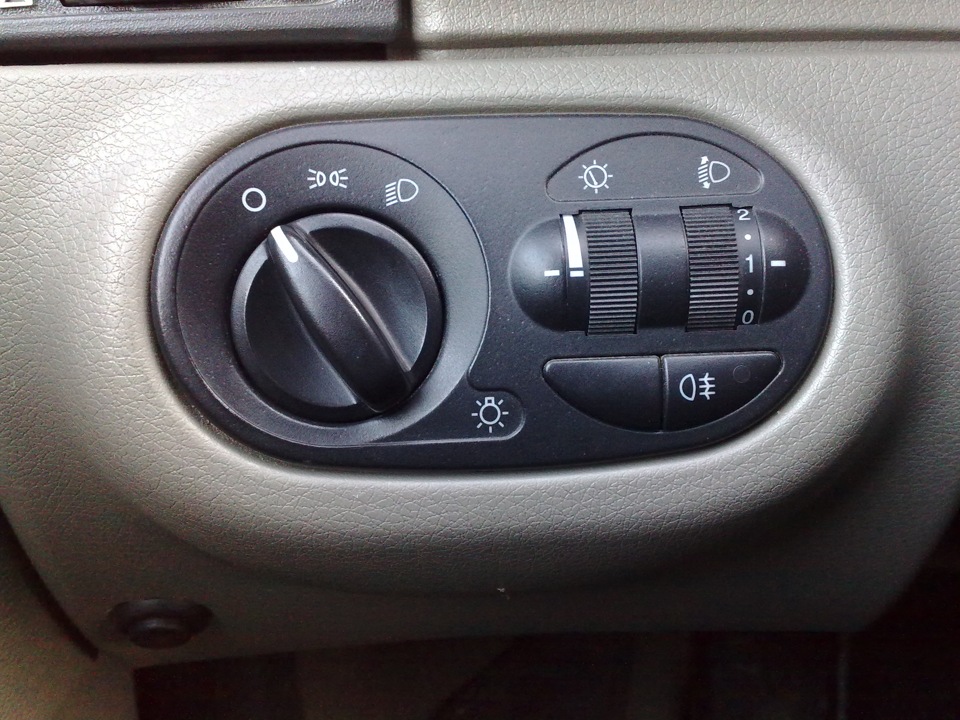

Переключатель наружного освещения на ВАЗ (Lada) Kalina 1118

Переключатель наружного освещения

Дальний свет фар — переключателем света фар с помощью реле, расположенного в монтажном блоке. Управляющее напряжение подается на обмотки реле включения дальнего света фар от переключателя света фар, если переключатель наружного освещения находится в положении включения света фар.

Независимо от положения переключателя наружного освещения можно кратковременно включать дальний свет фар, перемещая на себя рычаг переключателя света фар.

Электрокорректор фар Лада Калина, которым оснащены фары, позволяет изменять направление светового пучка в вертикальной плоскости из салона в соответствии с загрузкой автомобиля.

Указатели поворота

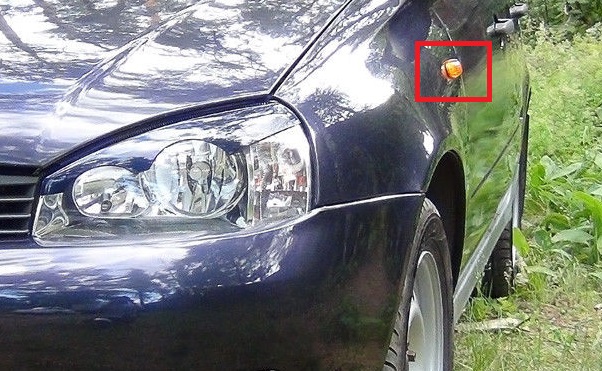

Сигналы поворота дублируются боковыми указателями поворота (повторителями), установленными на передних крыльях. Указатель поворотов Лады Калины (правый или левый), включается подрулевым переключателем. В режиме аварийной сигнализации выключателем аварийной сигнализации включаются все указатели поворота. Мигание ламп обеспечивается реле-прерывателем в монтажном блоке.

Боковой указатель поворота на ВАЗ (Lada) Kalina 1118

Задний противотуманный свет

Лампы противотуманного света в задних фонарях включают выключателем в блоке управления через блок управления автомобильной противоугонной системой (АПС-6) только в том случае, если включены фары. При выключении габаритного света задний противотуманный свет выключается автоматически.

Противотуманные фары

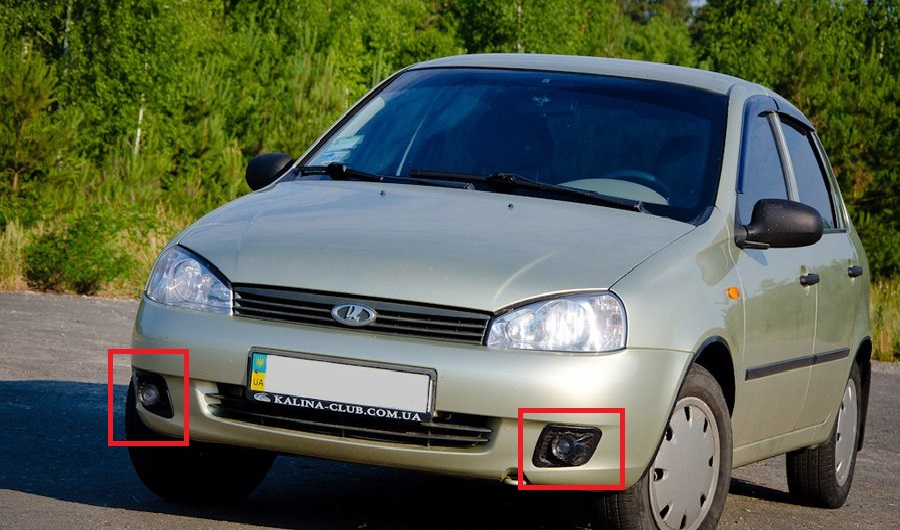

В переднем бампере в вариантном исполнении могут быть установлены противотуманные фары Лада Калина, но не у всех комплектациях. Их можно включить только в том случае, если переключателем наружного освещения включено наружное освещение.

Расположение противотуманных фар на ВАЗ (Lada) Kalina 1118

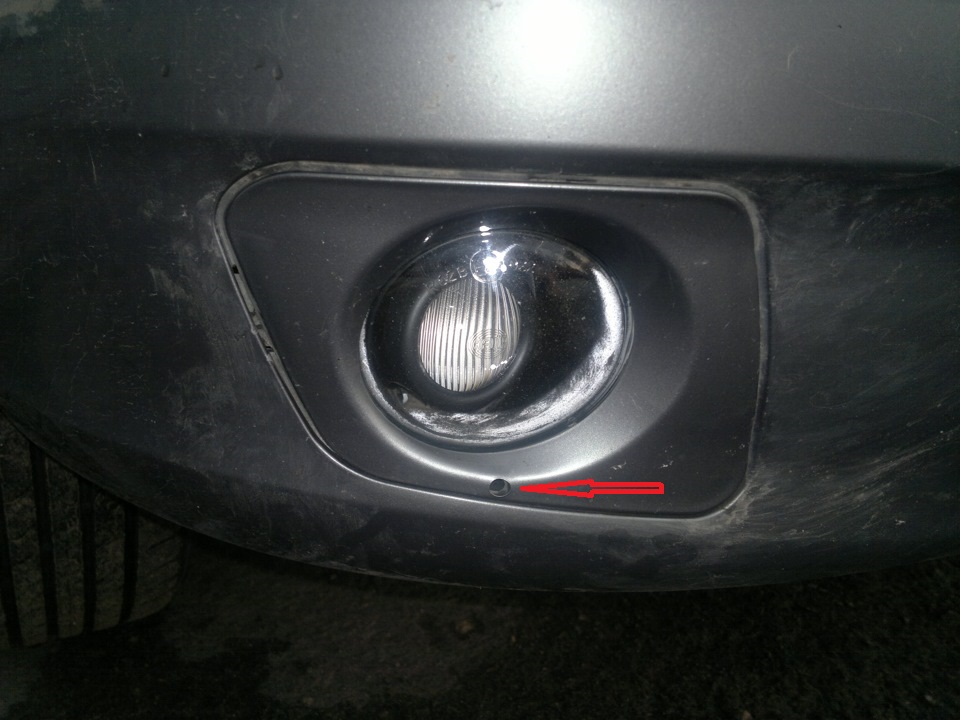

Регулировка противотуманных фар у Лада Калина производится отверткой через отверстие внизу бампера.

Отверстие внизу бампера для регулировки противотуманной фары ВАЗ (Lada) Kalina 1118

Наружное освещение

Габаритный свет включают переключателем наружного освещения (в положении включения габаритного света).

Освещение салона

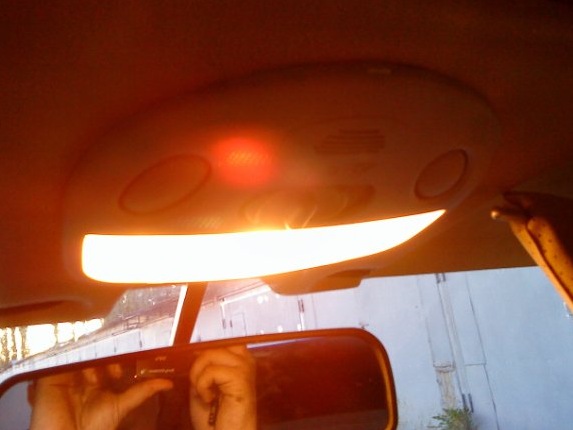

В передней части потолка установлен плафон освещения салона. Он включается автоматически при открывании любой из боковых дверей или принудительно с помощью выключателя на плафоне. В плафон встроены два фонаря индивидуальной подсветки для водителя и пассажира на переднем сиденье.

Расположение плафона освещения салона ВАЗ (Lada) Kalina 1118

Номерной знак

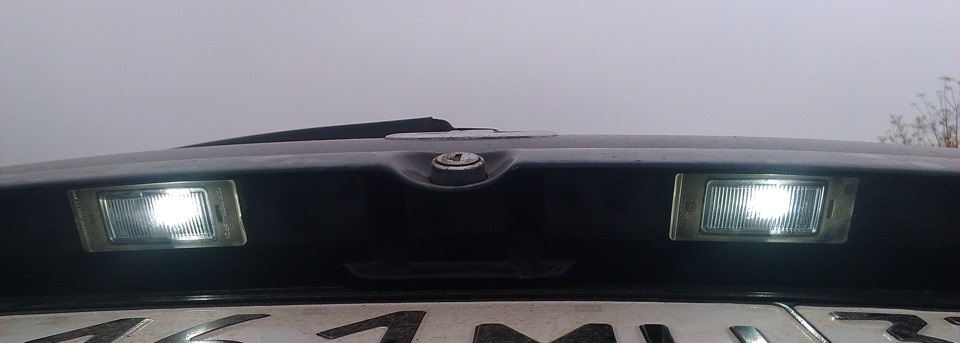

Освещение заднего номерного знака осуществляется двумя плафонами, которые находятся в нижней стороне сабли багажника.

Расположение плафонов освещения заднего номерного знака ВАЗ (Lada) Kalina 1118

Освещение вещевого ящика

Лампа освещения вещевого ящика загорается при включенном наружном освещении и открытой крышке вещевого ящика.

Звуковой сигнал

На автомобиле установлен один звуковой сигнал вибрационного типа.
