Снятие амортизатора и пружины Lada Kalina 1117 2004 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка плоская средняя
  • Ключ штока амортизатора
  • Гаечный ключ накидной изогнутый 17 мм
  • Гаечный ключ рожковый 19 мм, 2 шт.
  • Домкрат
  • Опорные подставки
  • Молоток малый
  • Выколотка из мягкого металла

Детали и расходники:

  • Скотч
  • Обрезок шланга

Примечание:

Работу выполняем при замене амор­тизатора, буфера хода сжатия или пружины.

1. Устанавливаем автомобиль на смот­ровую канаву или эстакаду.

Смотровая канава для ремонта Lada Kalina

2. Откидываем спинку заднего сиденья. Поддеваем отверткой и снимаем заглушку.

Заглушка верхнего крепления амортизатора Lada Kalina

3. Накидным изогнутым ключом «на 17» отворачиваем гайку верхнего крепления амортизатора, удержи­вая шток амортизатора от провора­чивания специальным ключом.

Ключи для верхнего крепления амортизатора Lada Kalina

4. Снимаем опорную шайбу.

Опорная шайба верхнего крепления амортизатора Lada Kalina

5. Снимаем верхнюю подушку.

Подушка верхнего крепления амортизатора Lada Kalina

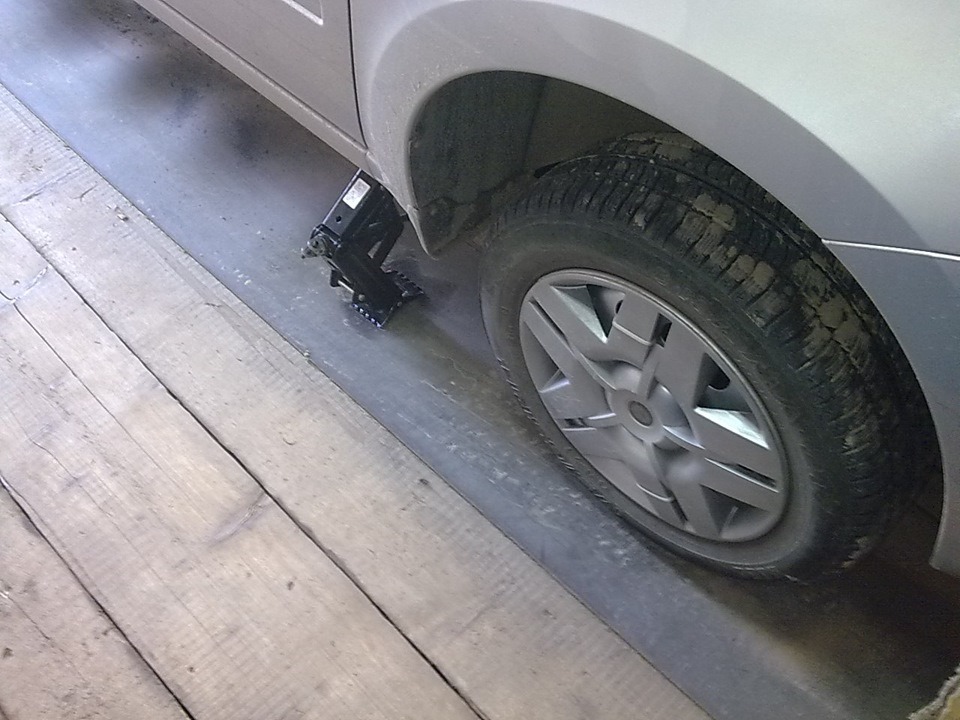

6. Вывешиваем задние колеса.

Подымаем заднюю часть автомобиля Lada Kalina при помощи домкрата

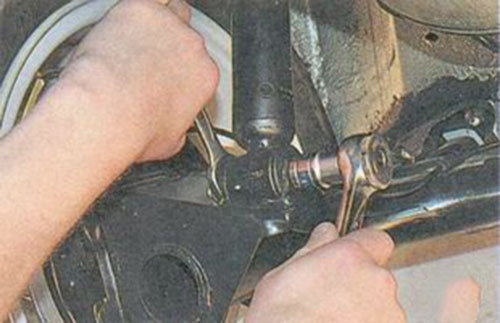

7. Ключом «на 19» отворачиваем гайку болта нижнего крепления амортизатора к балке, удерживая болт от проворачивания ключом того же размера.

Отворачиваем гайку болта нижнего крепления амортизатора Lada Kalina

8. Вынимаем болт. При затруднении выбиваем болт выколоткой из мягкого металла.

Извлекаем болт нижнего крепления амортизатора Lada Kalina

9. Вынимаем амортизатор вместе с пружиной.

Полностью вынимаем задний амортизатор Lada Kalina

10. Прокладка пружины обычно прили­пает к кузову, откуда ее необходимо извлечь и убедиться в отсутствии де­формаций и разрывов. Снимаем прокладку пружины.

Прокладка пружины Lada Kalina

11. Снимаем пружину с амортизатора.

Снимаем пружину амортизатора Lada Kalina

12. Снимаем распорную втулку с ниж­ней подушкой со штока.

Распорная втулка с нижней подушкой амортизатора Lada Kalina

13. Снимаем чехол с буфером хода сжатия. Вынимаем буфер хода сжатия из чехла.

Буфер хода сжатия Lada Kalina

14. Снимаем с чехла чашку.

Чашка чехла амортизатора Lada Kalina

15. Сборку и установку амортизатора задней подвески проводим в обрат­ной последовательности. Для удобства сборки рекоменду­ем прокладку прикрепить к пру­жине скотчем или изоляционной лентой, что облегчит установку ее в кузов, при этом конец витка пружины должен упираться в вы­ступ прокладки.

Фиксация верхней прокладки на пружине амортизатора Lada Kalina

16. Чехол надеваем на чашку, при этом гофр чехла должен быть на­дет на отбортовку чашки.

Надеваем чашку на чехол амортизатора Lada Kalina

17. Буфер хода сжатия вставляем в че­хол так, чтобы его гофрированная часть была снизу.

Установка буфера хода сжатия Lada Kalina

18. Конец нижнего витка пружины должен упираться в выступ опо­ры амортизатора.

Правильное положение пружины амортизатора Lada Kalina

19. Для облегчения установки можно надеть на конец штока отрезок шланга.

Отрезок шланга на конце штока амортизатора Lada Kalina

20. Шланг позволит направить шток в отверстие верхней опоры на кузове.

Шланг помогает направить шток амортизатора Lada Kalina в нужное отверстие

21. Амортизатор устанавливаем так, чтобы менее глубокая выемка (по­казана стрелкой) под пружину бы­ла обращена к колесу, при этом конец нижнего витка пружины с левой стороны автомобиля будет обращен к задней части автомоби­ля, а справа — к передней части.

Самая маленькая выемка на упоре амортизатора Lada Kalina

22. Закрепляем нижний конец аморти­затора, но гайку не затягиваем. Опуская автомобиль на колесо или приподнимая домкратом эту сторо­ну балки, вводим конец штока амортизатора в отверстие кузова и закреп­ляем его. Болт нижнего крепления амортиза­тора затягиваем в положении «авто­мобиль на колесах».

Затягиваем болт нижнего крепления амортизатора Lada Kalina
