Снятие топливного бака Kalina

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструмент:

  • Отвертка крестовая средняя
  • Гаечный ключ рожковый 10 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 10 мм
  • Насадка на вороток 13 мм
  • Регулируемый упор

Детали и расходники:

  • Деревянный брус

Примечание:

Работу проводим на смотровой ка­наве или эстакаде при пустом топливном баке.

1. Чтобы удалить топливо из бака де­монтируем топливный модуль. Для этого крестообразной отверткой отворачиваем четыре самореза крепления крышки лючка в полу кузова под задним сиденьем, отсоединяем топливные трубки и колодки проводов. Затем, отверткой проворачиваем прижимное кольцо и извлекаем топливный модуль.
После этого откачиваем топливо через отверстие в баке.

Порядок извлечения топливного модуля Lada Kalina

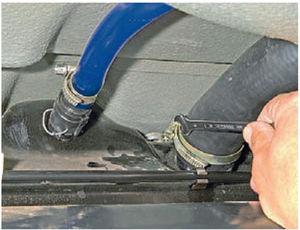

2. Ключом или головкой «на 10» ослабляем хомут крепления шланга наливной трубы и снимаем шланг с патрубка топливного бака.

Ослабляем хомут крепления наливной трубы Lada Kalina

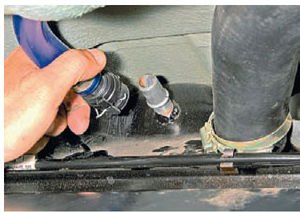

3. Нажав на пружинный фиксатор снимаем шланг вентиляцион­ной трубки с патрубка топливно­го бака.

Отсоединяем шланг вентиляционной трубки Lada Kalina

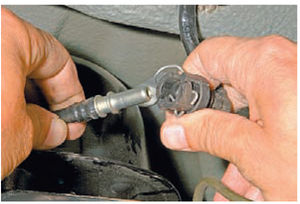

4. Нажав на пружинный фиксатор трубки отвода паров топлива из сепаратора, отсоединяем наконечник от трубки, расположенной на баке.

Отсоединяем трубку отвода паров из сепаратора Lada Kalina

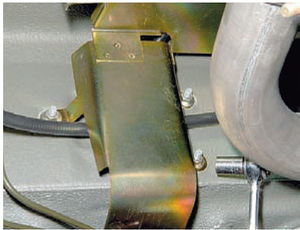

5. Головкой «на 10» отворачиваем три гайки крепления защитного кожуха трубки подвода топлива в рампу и трубки подвода паров топлива к электромагнитному клапану продувки адсорбера. Снимаем кожух.

Снимаем кожух подводящих топливных трубок Lada Kalina

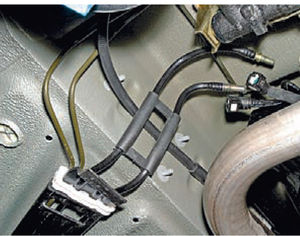

6. Сжав фиксаторы наконечников вы­шеперечисленных трубок, располо­женных на баке отсоединяем их от топливных трубок, проложенных вдоль днища.

Отсоединяем топливные трубки Lada Kalina

7. Устанавливаем под топливный бак ре­гулируемый упор, подложив между упором и баком деревянный брус, чтобы не помять бак.
Головкой "на 13" отворачиваем болты крепления двух хомутов, крепящих топливный бак к кузову.

Крепление топливного бака к кузову автомобиля Lada Kalina

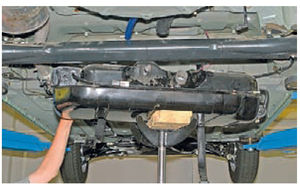

8. Опускаем топливный бак на регу­лируемом упоре.

Опускаем регулируемый упор вместе с топливным баком Lada Kalina

9. Устанавливаем топливный бак в об­ратной последовательности. Залив в бак топливо, включаем зажигание и проверяем герметич­ность соединений топливной маги­страли.

В статье не хватает:

  • Фото инструмента

Источник: http://wiki.zr.ru/97_Ремонт_Kalina
