Блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар Kalina 1117

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Блок расположен на панели приборов, слева от рулевой колонки.

Положение блока управления наружным освещением Lada Kalina

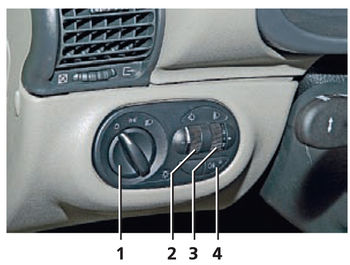

Основные элементы блока управления наружным освещением Lada Kalina

Блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар:

1 — переключатель наружного освещения;

2 — регулятор освещения приборов;

3 — регулятор направления пучков света фар;

4 — выключатель ламп противотуманного света в задних фонарях.

Переключатель наружного освещения имеет три фиксированных положения. В крайнем левом положении рукоятки переключателя — наружное освещение выключено. В среднем положении рукоятки — включены лампы габаритного света, подсветки панели приборов и освещения номерного знака. При повороте рукоятки вправо помимо вышеупомянутых ламп включается ближний или дальний свет фар, в зависимости от положения левого подрулевого переключателя.

При включенном габаритном свете, вращая кольцо регулятора освещения приборов, можно изменять их яркость освещения.

Регулятор направления пучков света фар предназначен для регулировки угла наклона пучка света фар в вертикальной плоскости в зависимости от загрузки автомобиля. Совмещение неподвижной метки на корпусе и цифры на кольце переключателя обеспечивает регулировку фар при следующих вариантах загрузки автомобиля:

  • 0 — один водитель или водитель с пассажиром на переднем сиденье;
  • 1 — водитель и четыре пассажира;
  • 1,5 — водитель, четыре пассажира плюс груз в багажном отделении не более 75 кг;
  • 4 — водитель плюс груз в багажном отделении более 75 кг.

Лампы противотуманного света в задних фонарях включаются нажатием клавиши 4 при включенном головном свете фар. Выключается противотуманный свет в задних фонарях повторным нажатием клавиши.
