Снятие комбинации приборов, замена ламп ВАЗ (Lada) Kalina 1117 2004-2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Гаечный ключ рожковый 10 мм
  • Отвертка крестовая малая
  • Отвертка плоская средняя

Детали и расходники:

  • Лампы подсветки комбинации приборов

1. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Отсоединяем клемму от аккумуляторной батареи Lada Kalina

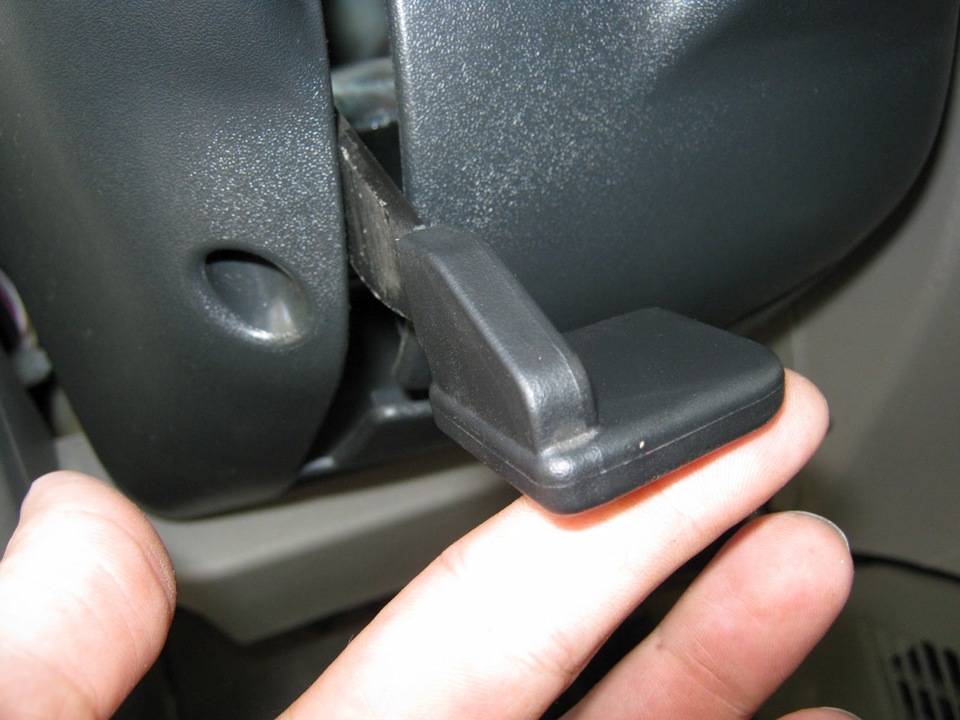

2. Устанавливаем рулевую колонку в крайнее нижнее положение.

Опускаем рулевую колонку в крайнее нижнее положение Lada Kalina

3. Крестообразной отверткой отворачиваем два самореза.

Отворачиваем саморезы крепления накладки комбинации приборов Lada Kalina

4. Снимаем накладку комбинации приборов.

Извлекаем накладку комбинации приборов Lada Kalina

5. Выводим из зацепления два пружинных фиксатора.

Пружинный фиксатор Lada Kalina

6. Тем же инструментом отворачиваем два винта крепления комбинации приборов.

Винты крепления комбинации приборов Lada Kalina

7. Сдвигаем комбинацию приборов на себя.

Сдвигаем комбинацию приборов Lada Kalina

8. Поддев отверткой, поворачиваем фиксатор колодки.

Поддеваем отверткой фиксатор колодки проводов комбинации приборов Lada Kalina

9. Отсоединяем колодку жгута проводов от комбинации приборов.

Колодка жгута проводов комбинации приборов Lada Kalina

10. Снимаем комбинацию приборов. Для снятия стекла отверткой или рукой нажимаем поочередно шесть пластмассовых фиксаторов. И снимаем стекло.

Стекло комбинации приборов Lada Kalina

Лампы комбинации приборов Lada Kalina

Расположение ламп комбинации приборов:
1 — лампы подсветки прибо­ров;
2 — лампа подсветки жидкокристал­лического индикатора.

11. Светодиодные сигнализаторы уста­новленные в комбинации приборов впаяны в плату и замене не подлежат. Поэтому при выходе из строя сигна­лизатора, следует заменить комбина­цию приборов новой. Для замены лампы подсветки пово­рачиваем патрон лампы против часо­вой стрелки. И извлекаем его вместе с лам­пой из гнезда в монтажной плате комбинации приборов.

Лампа подсветки комбинации приборов Lada Kalina

12. Устанавливаем новую лампу вместе с патроном в обратной последова­тельности. Устанавливаем комбинацию прибо­ров в обратной последовательности.
