Снятие и установка панели приборов Kalina

Инструмент:

  • Вороток под торцевую насадку
  • Насадка на вороток 8 мм
  • Высока насадка на вороток 10 мм
  • Насадка на вороток 13 мм
  • Гаечный ключ рожковый 10 мм
  • Ключ с наконечником Torx (звездочка) T-20
  • Отвертка крестовая средняя
  • Отвертка плоская средняя
  • Широкая емкость на 6 литров

Детали и расходники:

  • Охлаждающая жидкость
  • Ветошь

Примечание:

Снятие панели приборов в сборе с отопителем выполняется при необходимости замены радиатора отопителя, снятия электродвигателя вентилятора отопителя, а также для снятия отопителя в сборе.

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

Снимаем клемму с аккумуляторной батареи Lada Kalina

2. Сливаем охлаждающую жидкость из системы охлаждения как описано здесь.

Слив охлаждающей жидкости Lada Kalina

3. Снизу автомобиля торцевой насадкой на 8 мм ослабляем за­тяжку хомутов и отсоединяем шланги от патруб­ков радиатора отопителя, проходя­щих через щиток передка.

Хомуты на патрубках отопителя Lada Kalina

4. Высокой торцевой насадкой на 10 мм отво­рачиваем гайку крепления отопи­теля к щитку передка.

Отворачиваем гайку крепления отопителя Lada Kalina

5. Вынимаем салонный фильтр, как описано здесь. Затем крестовой отверткой отво­рачиваем четыре самореза крепления корпуса фильтра.

Четыре самореза на корпусе фильтра, которые необходимо отвернуть Lada Kalina

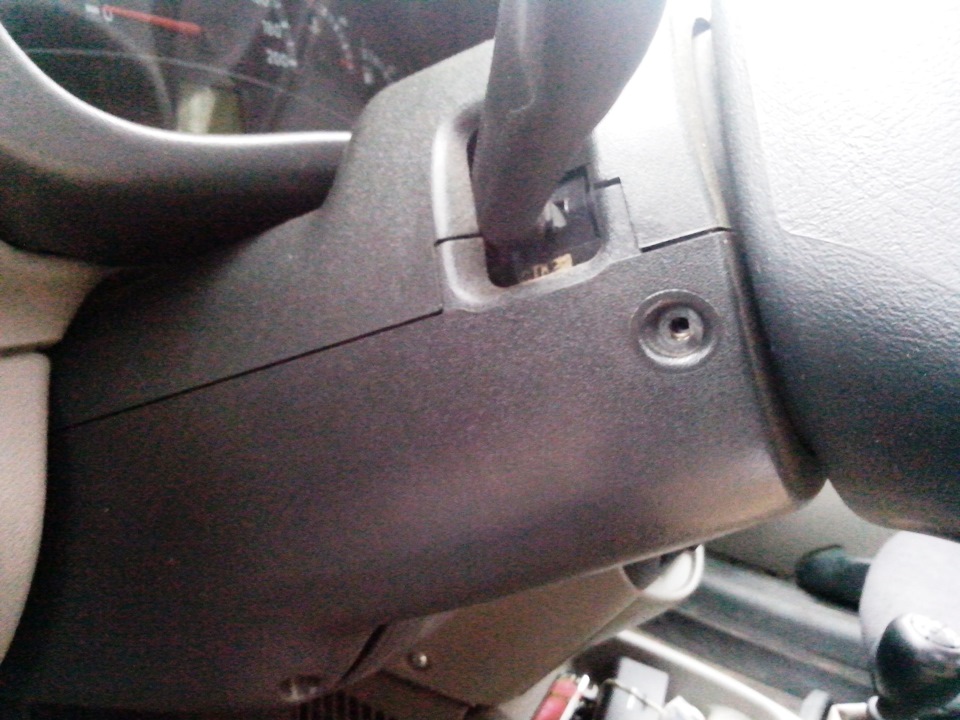

6. Снимаем нижний кожух рулевой колонки.

Нижний кожух рулевой колонки Lada Kalina

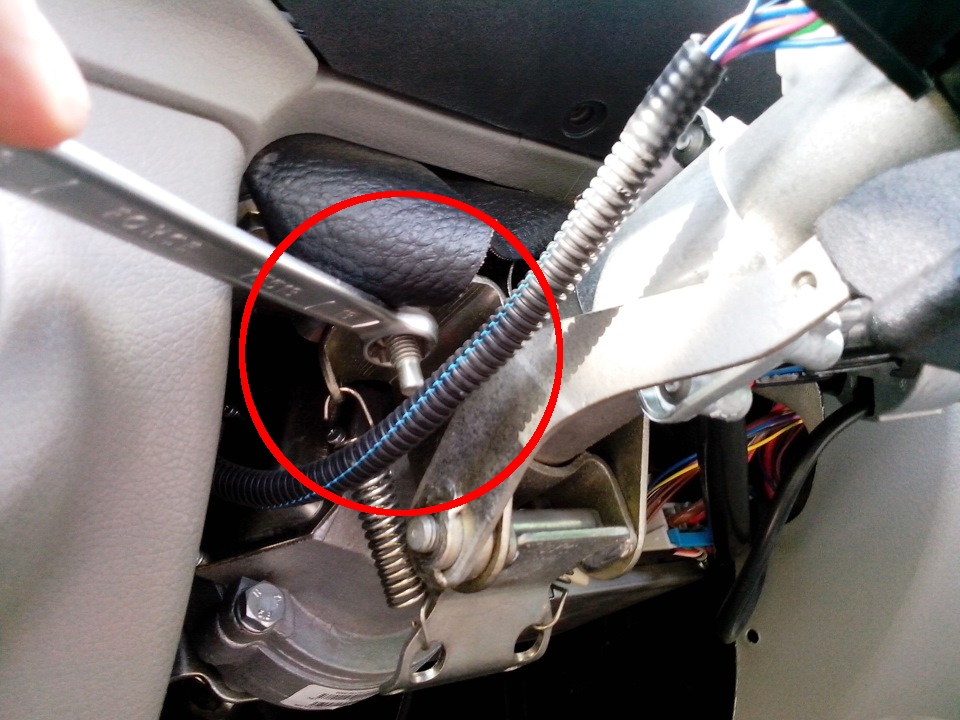

7. Отворачиваем две гайки по бокам ру­левой колонки и опускаем ее на пол.

Одна из двух гаек крепления рулевой колонки Lada Kalina

8. Отсоединяем наконечники проводов от выключателя сигналов торможе­ния.

Выключатель сигналов торможения Lada Kalina

9. Снимаем облицовку туннеля пола, как описано здесь.

Облицовка туннеля пола Lada Kalina

10. Разъединяем семь колодок жгу­тов проводов за блоком реле и предохранителей.

Колодки жгутов за блоком реле и предохранителей Lada Kalina

11. Торцевой насадкой на 13 мм отворачиваем с обеих сторон болты крепления кронштейнов консоли к туннелю пола.

Крепление кронштейнов консоли к туннелю пола Lada Kalina

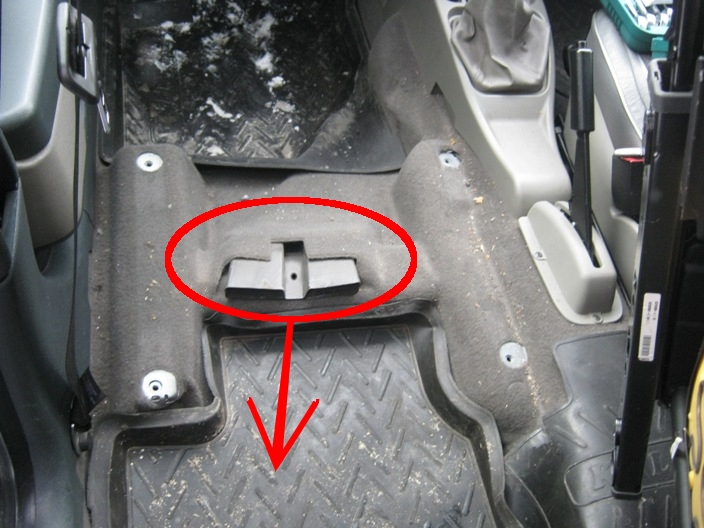

12. Под передними сиденьями высо­кой торцевой насадкой на 10 мм отворачива­ем гайки крепления воздуховодов, направляющих воздух к ногам пассажиров заднего сиденья и сни­маем воздуховоды со шпилек (для наглядности сиденье снято).

Нижний воздуховод к задним пассажирским местам Lada Kalina

13. Поддеваем отверткой торцевую заглушку с правой стороны панели приборов.

Торцевая заглушка панели приборов Lada Kalina

14. Снимаем торцевую заглушку. Аналогичные действия выполняем и с левой заглушкой.

Снимаем торцевую заглушку панели приборов Lada Kalina

15. Воротком с насадкой на 13 мм отворачиваем по два болта крепления панели приборов с обеих сторон.

Болты крепления панели приборов Lada Kalina

16. Снимаем левую и правую обивки пе­редних стоек, поддев их отверткой и приложив необходимое усилие.

Обивка передней стойки Lada Kalina

17. Крестообразной отверткой отвора­чиваем саморез правого крепле­ния передней облицовки панели приборов.
Аналогично отворачиваем саморез левого крепления облицовки.

Саморез крепления передней облицовки Lada Kalina

18. Снимаем переднюю облицовку панели приборов, преодолевая сопротивление семи пружинных держателей.

Снимаем переднюю облицовку Lada Kalina

19. Так располагаются пружинные держатели передней облицовки.

Передняя облицовка с обратной стороны. Стрелками показаны пружинные держатели. Lada Kalina

20. Воротком с торцевой насадкой на 10 мм отворачиваем семь гаек крепления панели прибо­ров перед ветровым стеклом (три гайки слева на фото не видны).

Гайки крепления панели приборов Lada Kalina

21. Воротком с торцевой насадкой на 13 мм отворачиваем два болта крепления поперечины панели приборов к кронштейну педалей.

Крепление панели приборов к кронштейну педалей Lada Kalina

22. Воротком с торцевой насадкой на 13 мм отворачиваем третий болт крепления поперечи­ны панели приборов к кронштей­ну педалей.

Болт крепления поперечены панели приборов к кронштейну педалей Lada Kalina

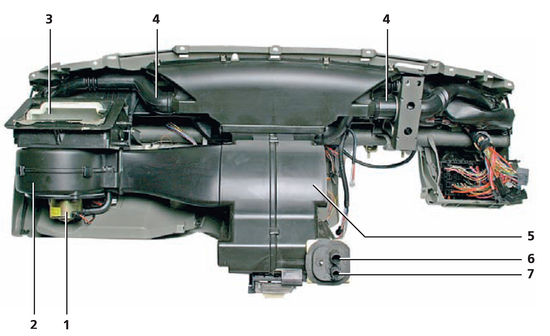

23. На рисунке ниже изображены основные элементы, которые видны сзади панели проборов.

Панель приборов с обратной стороны Lada Kalina

Панель приборов (вид сзади):
1 — электродвигатель вентилятора отопителя;
2 — кожух вентилятора отопителя;
3 — заслонка рециркуляции воздуха;
4 — воздуховоды;
5 — кожух отопителя;
6 — подводящий патрубок радиатора отопителя;
7 — отводящий патрубок радиатора отопителя.

24. Воротком с торцевой насадкой на 13 мм отворачиваем две гайки (под ветровым сте­клом) крепления поперечины панели приборов к кузову и снимаем наконечник «массового» провода со шпильки.

Гайки крепления поперечены панели приборов к кузову Lada Kalina

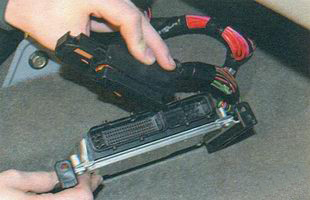

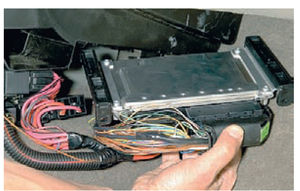

25. Отсоединяем колодку жгута прово­дов от блока управления двигателем (показано на снятом блоке).​

Колодка и блок управления двигателем Lada Kalina

26. Сдвигаем воздуховоды, подводящие воздух к ногам пассажиров заднего сиденья, к задней части автомобиля отсоединяя их от отопителя (для наглядности сиденье снято).

Воздуховод к заднему сиденью Lada Kalina

27. Отводим панель приборов от щитка передка.

Немного отводим панель приборов от щитка передка Lada Kalina

28. Разъединяем колодку жгута проводов за отопителем.

Колодка жгута проводов за отопителем Lada Kalina

29. Вынимаем панель приборов в сборе с отопителем из салона.

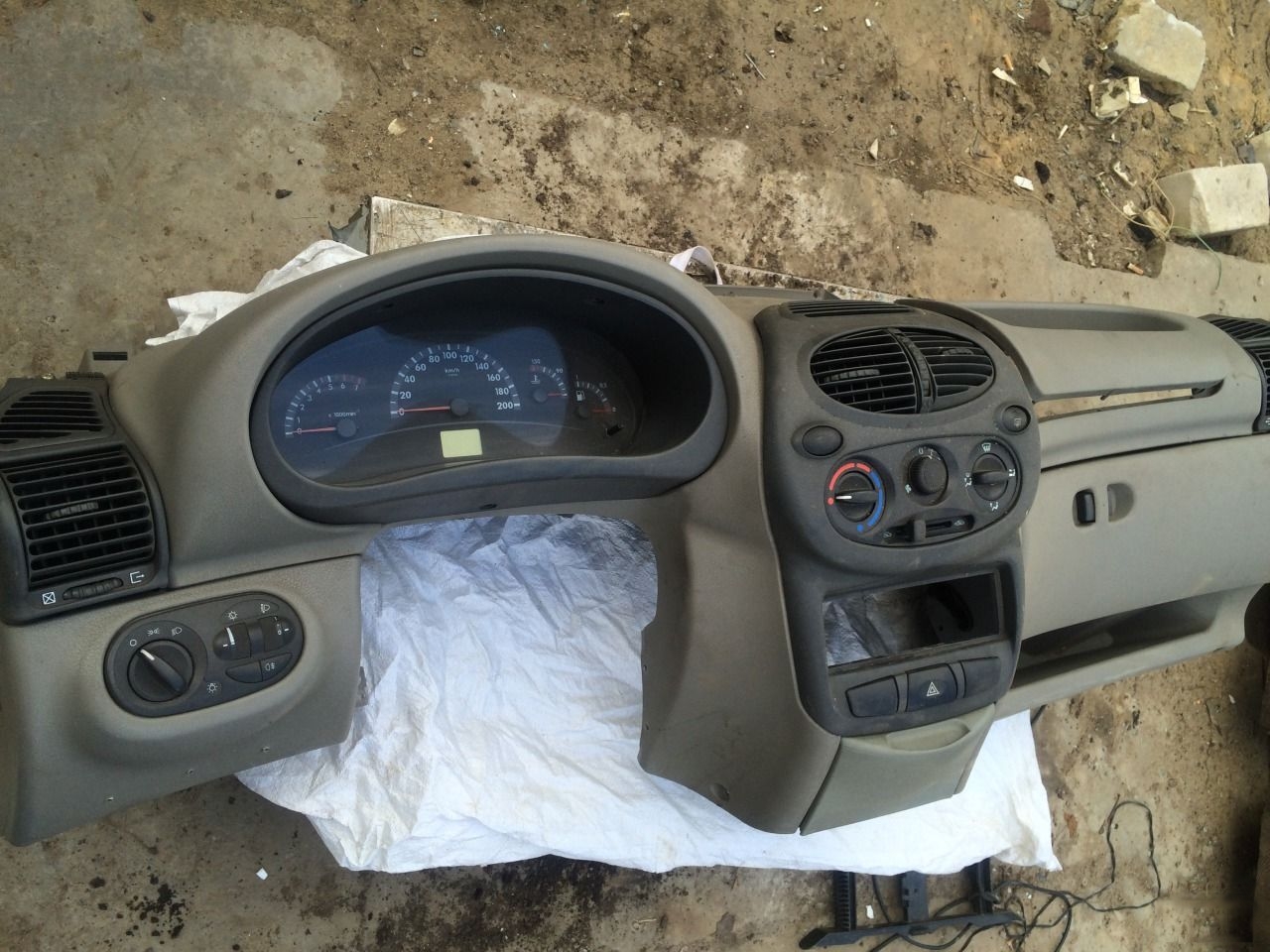

Полностью отделенная панель приборов Lada Kalina

30. Снимаем контроллер с отопителя, чтобы при работе не повредить его. Для этого крестообразной отверткой выкручиваем винты крепления к корпусу отопителя.

Снимаем контроллер отопителя Lada Kalina

31. Устанавливаем панель приборов в обратной последовательности.

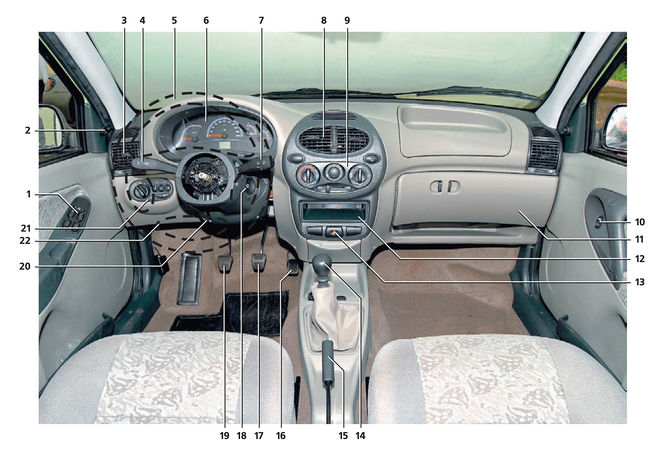

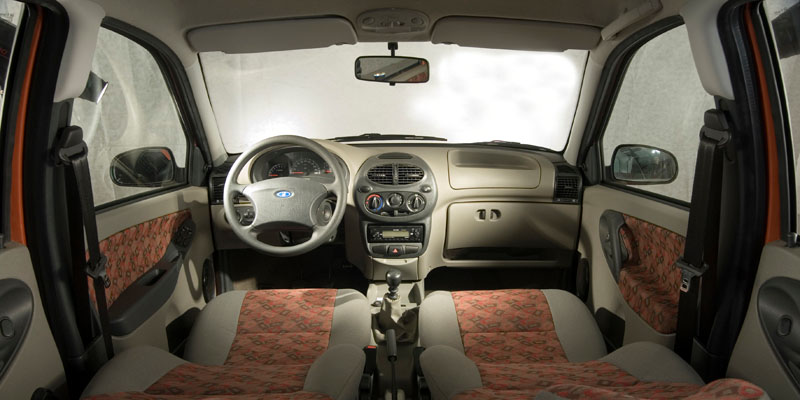

Пример приборной панели Lada Kalina

Примечание:

При установке панели приборов сле­дим, чтобы патрубки радиатора ото­пителя вошли в отверстие на щитке передка.

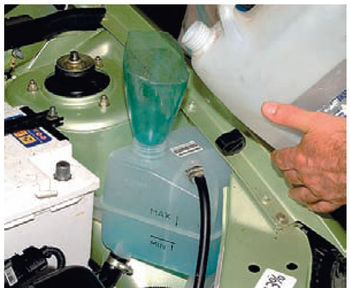

32. Заливаем охлаждающую жидкость в систему охлаждения и доводим ее до нормы, как описано здесь

Заливаем охлаждающую жидкость Lada Kalina
