Прокачка гидропривода тормозов Kalina 1117

Инструмент:

• Отвертка плоская средняя
• Гаечный ключ накидной разрезной 8 мм

Детали и расходники:

• Тормозная жидкость
• Ветошь
• Бутылка
• Шланг
• Главный тормозной цилиндр
• Рабочий тормозной цилиндр

Примечание:

Для выполнения работ, Вам понадобится лишняя пара рук, поэтому желательно найти помощника. Кроме того, удобнее всего со многими узлами работать через смотровую канаву или эстакаду.

1. Прокачка тормозов необходима для удаления воздуха из гидропривода после его разгерметизации, при замене главно­го цилиндра, цилиндров тормозных механизмов, шлангов, трубок, а так­же в случае замены рабочей жидко­сти или когда педаль тормоза стано­вится «мягкой».

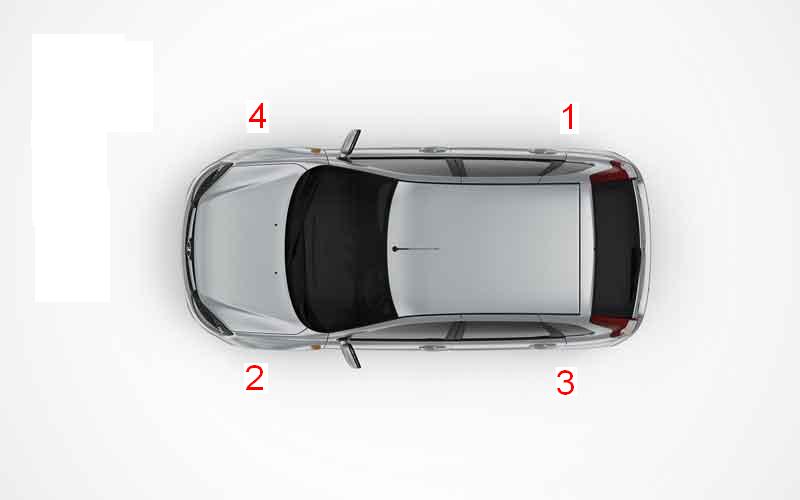

2. Воздух из системы удаляем при нера­ботающем двигателе сначала из одно­го контура, а затем из другого в сле­дующей последовательности:

1. тормозной механизм правого заднего колеса;
2. тормозной механизм левого перед­него колеса;
3. тормозной механизм левого заднего колеса;
4. тормозной механизм правого перед­него колеса.

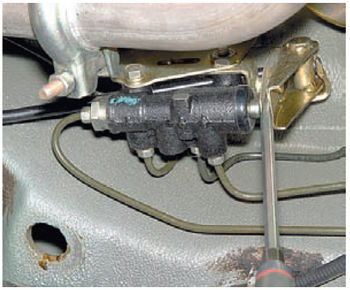

3. При попадании воздуха в один из контуров достаточно прокачать только этот контур, а не весь гидро­привод. Если задние колеса вывешены вставляем отвертку между ры­чагом и пластинчатой пружиной регулятора давления в гидроприводе тормозных механизмов зад­них колес, фиксируя поршень регулятора в утопленном поло­жении. Проверяем уровень рабочей жидко­сти в бачке гидропривода тормозов и при необходимости доливаем жидкость.

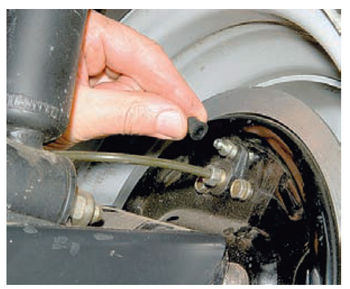

4. Очищаем от грязи штуцер прокачки тормозного механизма правого зад­него колеса и снимаем с него защитный колпачок.

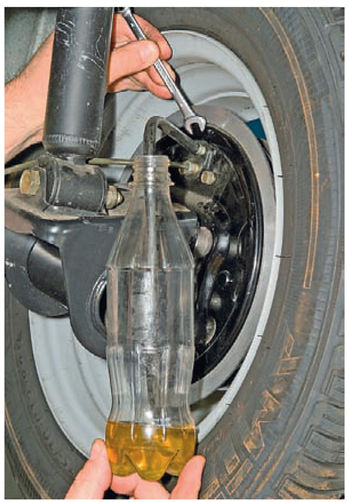

5. Накидным ключом «на 8» ослабляем затяжку штуцера прокачки. Надеваем на штуцер шланг, а свободный его конец погру­жаем в емкость, частично заполнен­ную рабочей жидкостью.

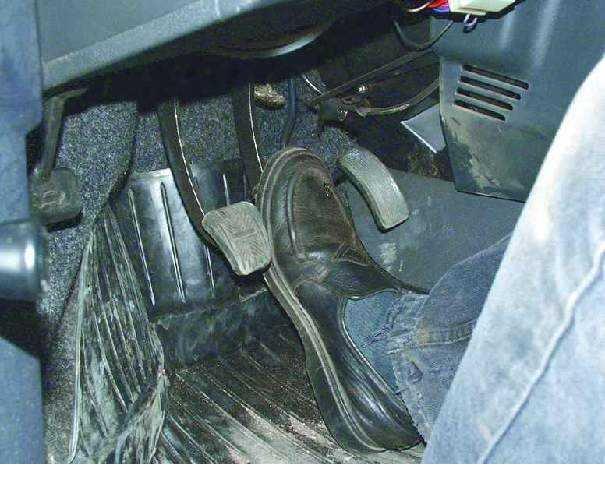

6. Помощник должен энергично на­жать педаль тормоза до упора 4-5 раз и удерживать ее нажатой.

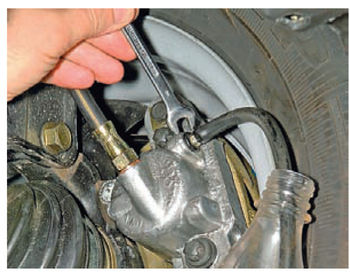

7. Ключом «на 8» отворачиваем штуцер прокачки на 1/2-3/4 обо­рота. При этом из шланга будет вытекать жидкость с пузырьками воздуха, а пе­даль тормоза — уходить вперед. Как только жидкость перестанет вытекать из шланга (при этом пе­даль следует нажать до упора), за­ворачиваем штуцер, и только после этого помощник может отпустить педаль.

8. Повторяем прокачку до тех пор, по­ка в выходящей из шланга жидко­сти не перестанут появляться пу­зырьки воздуха. Снимаем шланг, насухо вытираем штуцер прокачки и надеваем на него защитный кол­пачок. Прокачиваем, как описано выше, тормозной механизм левого переднего колеса.

9. Аналогично прокачиваем тормозные механизмы другого контура. При прокачке нужно следить за уров­нем жидкости в бачке и при необхо­димости доливать жидкость.

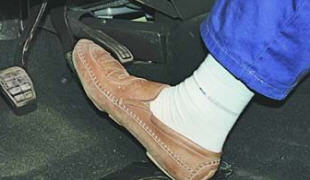

10. Если при нажатии педали тормоза ощущается ее «мягкость» и увели­ченный ход, значит, в системе остал­ся воздух. В этом случае повторяем прокачку до тех пор, пока педаль не станет «жесткой», т. е. при нажатии проходить не более половины рас­стояния до пола. Если воздух не удается удалить, проверяем герме­тичность соединений, трубопрово­дов, шлангов, главного и рабочих цилиндров. Подтекающие соедине­ния подтягиваем, неисправные глав­ный и рабочие цилиндры заменяем.
