Проверка амортизаторных стоек Lada Kalina 1117 2004 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Домкрат
  • Башмаки
  • Опорные стойки
  • Гаечный ключ рожковый 13 мм
  • Гаечный ключ рожковый 17 мм
  • Гаечный ключ рожковый 19 мм

Детали и расходники:

  • Маркер

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса. Приподнимите домкратом переднюю часть автомобиля и установите ее на надежные опоры. Снимите переднее колесо. Откройте капот.

Предупреждение:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

Противооткатный башмак под колесом Lada Kalina

2. Ослабьте затяжку гайки штока амортизаторной стойки, удерживая шток от проворачивания.

Ослабляем гайки штока амортизатора Lada Kalina

3. Выведите тормозной шланг из кронштейна на амортизаторной стойке.

Тормозной шланг и его кронштейн крепления на амортизационной стойке Lada Kalina

Примечание:

На автомобиле, оборудованном антиблокировочной системой тормозов (ABS), отсоедините и снимите датчик частоты вращения колеса.

Датчик частоты вращения колеса Lada Kalina

4. Отсоедините рулевую тягу от поворотного рычага амортизаторной стойки, как описано здесь.

Рулевая тяга и поворотный рычаг Lada Kalina

5. Нанесите метки на эксцентриковую шайбу и амортизаторную стойку, пометив таким образом положение регулировочного болта относительно стойки. Это поможет приблизительно сохранить развал колес при установке стойки.

Наносим метку на эксцентриковую шайбу Lada Kalina

6. Отверните гайку регулировочного (верхнего) болта крепления амортизаторной стойки к поворотному кулаку и снимите болт вместе с эксцентриковой шайбой.

Отворачиваем верхний болт крепления амортизационной стойки к поворотному кулаку Lada Kalina

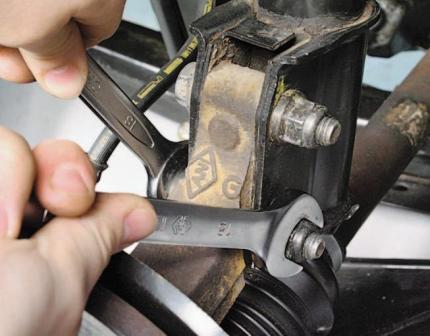

7. Аналогично отверните гайку нижнего болта крепления стойки к поворотному кулаку и выньте болт. Отсоедините поворотный кулак от стойки.

Отворачиваем нижний болт крепления амортизационной стойки к поворотному кулаку Lada Kalina

8. В подкапотном пространстве отверните три гайки верхнего крепления стойки к кузову и снимите амортизаторную стойку.

Гайки верхнего крепления амортизационной стойки Lada Kalina

9. Установите амортизаторную стойку в порядке, обратном снятию. Обратите внимание на положение верхней опоры стойки: стрелка, нанесенная на поверхность опоры, должна быть направлена вперед по направлению движения автомобиля. После установки проверьте и при необходимости отрегулируйте схождение и развал колес.
