Замена реле топливного насоса ВАЗ (Lada) Kalina 1117 2004-2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Отвертка плоская средняя
  • Пинцет для замены предохранителей
  • Гаечный ключ рожковый 10 мм
  • Мультиметр
  • Отвертка крестовая средняя

Детали и расходники:

  • Плавкие предохранители
  • Реле бензонасоса

В первую очередь нужно заметить, что реле бензонасоса и плавкие предохранители располагаются на дополнительном, а не на основном блоке. К тому же имеется два дополнительных блока.

Реле топливного насоса Lada Kalina

1. Первый располагается возле рычага коробки передач, под крышкой, несколько ниже пепельницы. В данном блоке находится предохранитель топливного насоса. Чтобы открыть крышку, не нужно каких-либо специальных инструментов, можно просто поддеть плоской отверткой.

Предупреждение:

Прежде чем вытаскивать и заменять предохранители или реле, необходимо отключить АКБ.

2. Чтобы заменить предохранитель, нужно при помощи специального пинцета извлечь его и на это место установить новый.

В большинстве случаев неисправность предохранителя можно определить визуально, по сгоревшей нити. В некоторых случаях нить остаётся визуально целой, но контакт с ножками бывает нарушен.

В подобной ситуации определить неисправность можно с помощью омметра, контрольной лампы или путем замены на заведомо рабочий предохранитель.

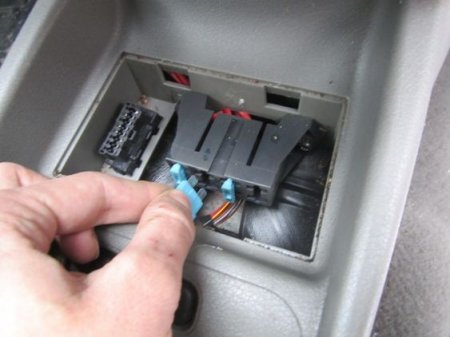

Замена предохранителей Lada Kalina

3. Аналогично производится замена реле бензонасоса на модели Лада Калина.

Второй блок реле и предохранителей располагается на приборной панели, с правой стороны под крышкой, практически около воздуховода от печки. Собственно, в этом блоке и находится реле бензонасоса. Чтобы снять крышку, необходимо открутить всего один шуруп. Затем потянуть крышку на себя.

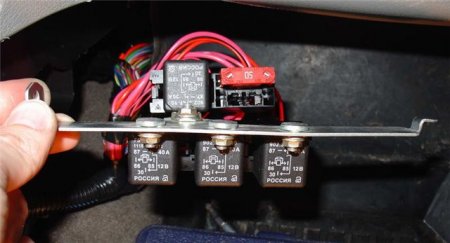

Блок реле Lada Kalina

5. Для того чтобы вытащить блок необходимо под рукой иметь торцовый или же рожковый ключ на 10, которым следует открутить крепежные болты.

6. Замена, как в случае с предохранителем, производится крайне просто. Сгоревшую деталь следует вынуть, а на место поставить исправное реле. Сборку производить в обратной последовательности.

В статье не хватает:

  • Качественных фото ремонта
  • Фото инструмента
  • Фото деталей и расходников

Источник: http://navaze.ru/poleznye-stati-dlya-avtomobilistov/39-rele-benzonasosa-kalina-gde-nahoditsya.html
