Снятие и установка коробки передач Lada Kalina 1117 2004 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый 8 мм
  • Гаечный ключ рожковый 10 мм
  • Гаечный ключ рожковый 17 мм
  • Гаечный ключ рожковый 19 мм
  • Гаечный ключ накидной прямой 13 мм
  • Гаечный ключ накидной прямой 19 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 10 мм
  • Насадка на вороток 13 мм
  • Насадка на вороток 15 мм
  • Насадка на вороток 17 мм
  • Насадка на вороток 19 мм
  • Насадка на вороток E-14
  • Удлинитель для торцевых насадок
  • Регулируемые упоры 2 шт.
  • Отвертка крестовая средняя
  • Отвертка плоская средняя

Детали и расходники:

  • Деревянные бруски 2 шт.
  • Смазка ШРУС-4
  • Шпильки М12х1,25 мм 2 шт.
  • Трансмиссионное масло
  • Ветошь
  • Емкость на 3.5 литра
  • Воронка с надетым шлангом

Примечание:

Работу выполняем с помощником на смотровой канаве или эстакаде.

1. Сливаем масло из коробки передач, как описано здесь.
Отсоединяем клемму провода от «минусового вывода аккумуляторной батареи. Снимаем воздушный фильтр, как описано здесь. Снимаем стартер, как описано здесь.
Выводим поводок троса привода сцепления из паза рычага вилки вы­ключения сцепления, следуя инструкциям описанным здесь. Снимаем левый грязезащитный щи­ток силового агрегата, как описано здесь.
Отсоединяем колод­ку проводов от соленоида блоки­ровки включения передачи заднего хода.

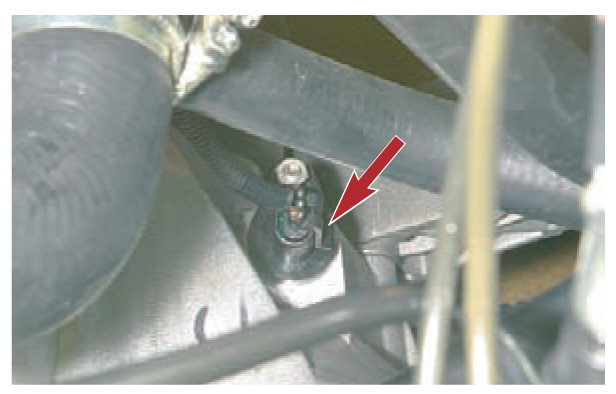

Отсоединяем колод­ку проводов от соленоида блоки­ровки включения передачи заднего хода Lada Kalina

2. Отсоединяем колод­ку проводов от выключателя света задне­го хода.

Колодка проводов выключателя света заднего хода Lada Kalina

3. Отсоединяем колод­ку проводов от датчи­ка скорости.

Колодка проводов датчика скорости Lada Kalina

4. Ключом "на 10" отворачиваем три болта крепления нижней крышки картера сцепления.

Крепление нижней крышки картера сцепления Lada Kalina

5. Снимаем крышку картера сцепления.

Снимаем нижнюю крышку картера сцепления Lada Kalina

6. Снимаем правый и левый приводы передних колес, как описано здесь.
Накидным ключом «на 13» ослаб­ляем затяжку гайки стяжного бол­та хомута крепления тяги упра­вления к хвостовику шарнира штока переключателя передач. После чего отсоединяем тягу управления короб­кой передач.

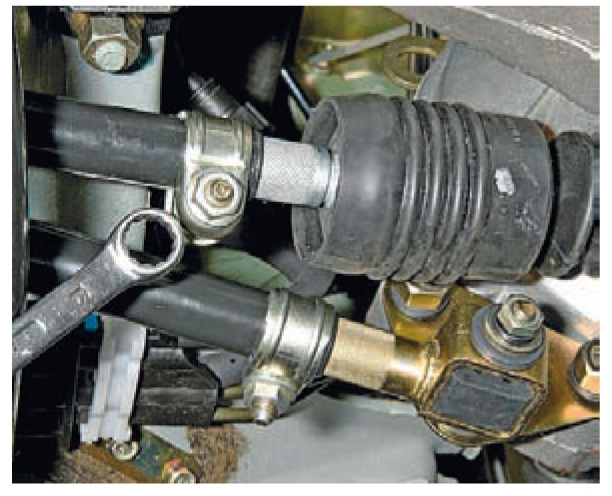

Тяга управления коробкой передач Lada Kalina

7. Ключом «на 19» отворачиваем гайки двух болтов крепления кар­тера сцепления к картеру короб­ки передач (которые крепят так­же кронштейн реактивной тяги), удерживая болты от проворачи­вания головкой того же размера.

Крепления картера сцепления к картеру коробки передач Lada Kalina

8. Отводим реактивную тягу с кронштейном от коробки передач.

Реактивная тяга с кронштейном Lada Kalina

9. Отсоединяем пластмассовый дер­жатель троса привода дроссель­ной заслонки от кронштейна ко­робки передач.

Пластмассовый держатель оболочки троса привода дроссельной заслонки Lada Kalina

10. Головкой «на 13» отворачиваем болт крепления кронштейна ка­тушки зажигания к картеру сцеп­ления.

Болт крепления кронштейна ка­тушки зажигания к картеру сцеп­ления Lada Kalina

11. Головкой «на 19» отворачиваем два верхних болта крепления ко­робки передач к блоку цилин­дров, которые одновременно кре­пят кронштейн с держателями троса привода дроссельной за­слонки и жгута проводов. Передний болт (по направлению дви­жения автомобиля) короче заднего. Отводим кронштейн с тросом и жгутом проводов от коробки пе­редач.

Верхние болты крепления коробки передач к блоку цилиндров Lada Kalina

12. Снимаем левую растяжку передней подвески, как описан здесь. Устанавливаем через деревянные бруски под поддон картера двигателя и картера коробки передач регулируемые упоры.

Устанавливаем два регулируемых упора Lada Kalina

13. Накидным ключом "на 19" отворачиваем гайку нижнего заднего крепления коробки передач к блоку цилиндров.

Нижнее заднее крепления коробки передач к блоку цилиндров Lada Kalina

14. Головкой «на 19» отворачиваем болт нижнего переднего крепле­ния коробки передач к блоку ци­линдров.

Нижнее переднее крепления коробки передач к блоку цилиндров Lada Kalina

15. Головкой «Е-14» отворачиваем два винта крепления кронштейна передней левой опоры силового агрегата к опоре.

Кронштейн передней левой опоры силового агрегата Lada Kalina

16. Головкой "на 15" отворачиваем три гайки крепления кронштейна передней левой опоры силового агрегата к коробке передач.

Крепление передней левой опоры силового агрегата к коробке передач Lada Kalina

17. Снимаем кронштейн.

Снимаем кронштейн Lada Kalina

18. Головкой "на 19" отворачиваем два крайних болта 1 крепления кронштейна задней опоры силового агрегата к коробке передач, а головкой "на 17" средний болт 2.

Болты крепления кронштейна задней опоры силового агрегата к коробке передач Lada Kalina

19. Отводим коробку передач от дви­гателя, выводя первичный вал из ступицы ведомого диска сцепле­ния.

Отводим коробку передач от двигателя Lada Kalina

20. При снятии и установке ко­робки передач нельзя опи­рать первичный вал коробки передач на лепестки диафрагменной пружины сцепления, чтобы не повредить их.
Перед установкой коробки передач наносим тонкий слой смазки ШРУС-4 на шлицевой конец первичного вала.
Для облегчения операции по установке коробки передач, вворачиваем две направляющие шпильки М12х1,25 мм (с пропиленными шлицами под отвертку) в переднее нижнее резьбовое отверстие блока цилиндров и в заднее верхнее отверстие.

Направляющая шпилька для установки коробки передач Lada Kalina

21. Вводим первичный вал коробки пере­дач в шлицы ведомого диска сцепле­ния и, сориентировав коробку пере­дач так, чтобы две направляющие шпильки вошли в соответствующие отверстия картера сцепления, а штатная шпилька картера сцепления — в отверстие блока цилиндров, досыла­ем коробку передач до упора в блок цилиндров двигателя. Отверткой вы­ворачиваем направляющие шпильки из отверстий блока цилиндров.
Даль­нейшие операции по сборке прово­дим в обратной последовательности.

22. Заливаем масло в коробку передач, как описано здесь.
