Замена наружного наконечника рулевой тяги Lada Kalina 1117 2004 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ накидной прямой 19 мм
  • Гаечный ключ рожковый 27 мм
  • Гаечный ключ торцевой трубчатый 17 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 17 мм
  • Отвертка плоская средняя
  • Монтажная лопатка
  • Молоток большой
  • Домкрат
  • Плоскогубцы

Детали и расходники:

  • Пластичная смазка
  • Новый наружный наконечник рулевой тяги

1. Снимаем переднее колесо со сторо­ны заменяемого наконечника руле­вой тяги. Работа показана на примере наконечника правой рулевой тяги.

Приступаем к снятию правого колеса Lada Kalina

2. Пово­рачиваем рулевое колесо до упора в сторону, противоположную снима­емому наконечнику. Разгибаем и вынимаем шплинт.

Пассатижами вынимаем шплинт Lada Kalina

3. Накидным ключом «на 19» не полностью отво­рачиваем гайку крепления шарового пальца.

Отворачиваем гайку крепления шарового пальца Lada Kalina

4. Головкой «на 17» ослабляем за­тяжку стяжного болта наконечни­ка рулевой тяги.

Ослабляем затяжку стяжного болта наконечника рулевой тяги Lada Kalina

5. Вставив монтажную лопатку меж­ду поворотным рычагом и нако­нечником, отжимаем наконечник от рычага. Нанося удары молот­ком по торцу поворотного рыча­га, выпрессовываем шаровой па­лец из рычага.

Начинаем выталкивать шаровой палец из рычага Lada Kalina

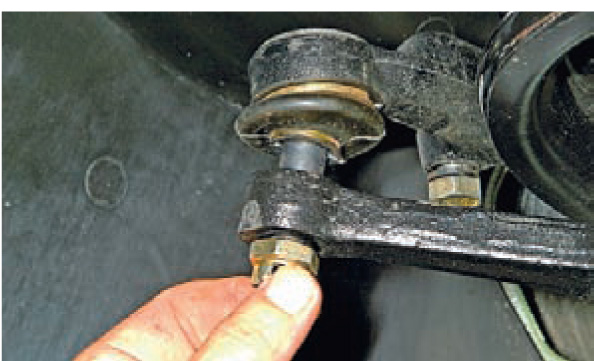

6. Окончательно отворачиваем гай­ку крепления шарового пальца.

Гайка крепления шарового пальца Lada Kalina

7. Выводим шаровой палец из отверстия поворотного рычага.

Полностью выводим шаровой палец из поворотного рычага Lada Kalina

8. Отверткой разжимаем паз нако­нечника рулевой тяги.

Разжимаем паз наконечника рулевой тяги Lada Kalina

9. Удерживая ключом «на 27» регу­лировочную резьбовую втулку, отворачиваем наконечник, под­считывая количество оборотов, чтобы новый наконечник за­вернуть на то же число оборотов. При этом сохраняем положение резь­бовой втулки на рулевой тяге. Это поможет приблизительно сохра­нить прежний угол схождения колес.

Отворачиваем наконечник рулевой тяги Lada Kalina

10. Снимаем наконечник правой ру­левой тяги. Наконечник левой рулевой тяги сни­маем аналогично.

Полностью снимаем наконечник правой рулевой тяги Lada Kalina

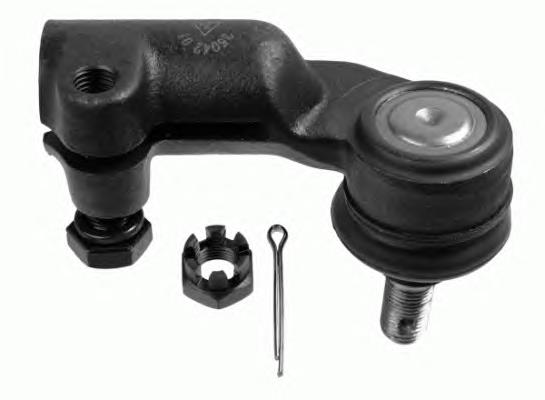

11. Наконечники правой и левой руле­вых тяг не взаимозаменяемы.

Внешний вид наконечника правой рулевой тяги со стяжным болтом Lada Kalina

Наконечник правой рулевой тяги со стяжным болтом

12. Поддеваем отверткой пружинное кольцо чехла.

Поддеваем пружинное кольцо чехла Lada Kalina

13. Снимаем пружинное кольцо.

Пружинное кольцо чехла Lada Kalina

14. Снимаем чехол с уплотнительным кольцом. Перед установкой чехла ,смазываем шаровой палец пластичной смазкой и закладываем смазку в чехол.

Шаровой палец, смазанный пластичной смазкой Lada Kalina

15. Устанавливаем наружный наконеч­ник рулевой тяги в обратной после­довательности.

Примечание:

Наворачиваем новый наконечник на резьбовую втулку на число оборотов, равное числу оборотов, подсчитан­ных при снятии наконечника.

Гайка крепления шарового пальца, стяжной болт, шплинт и правый наружный наконечник рулевой тяги Lada Kalina

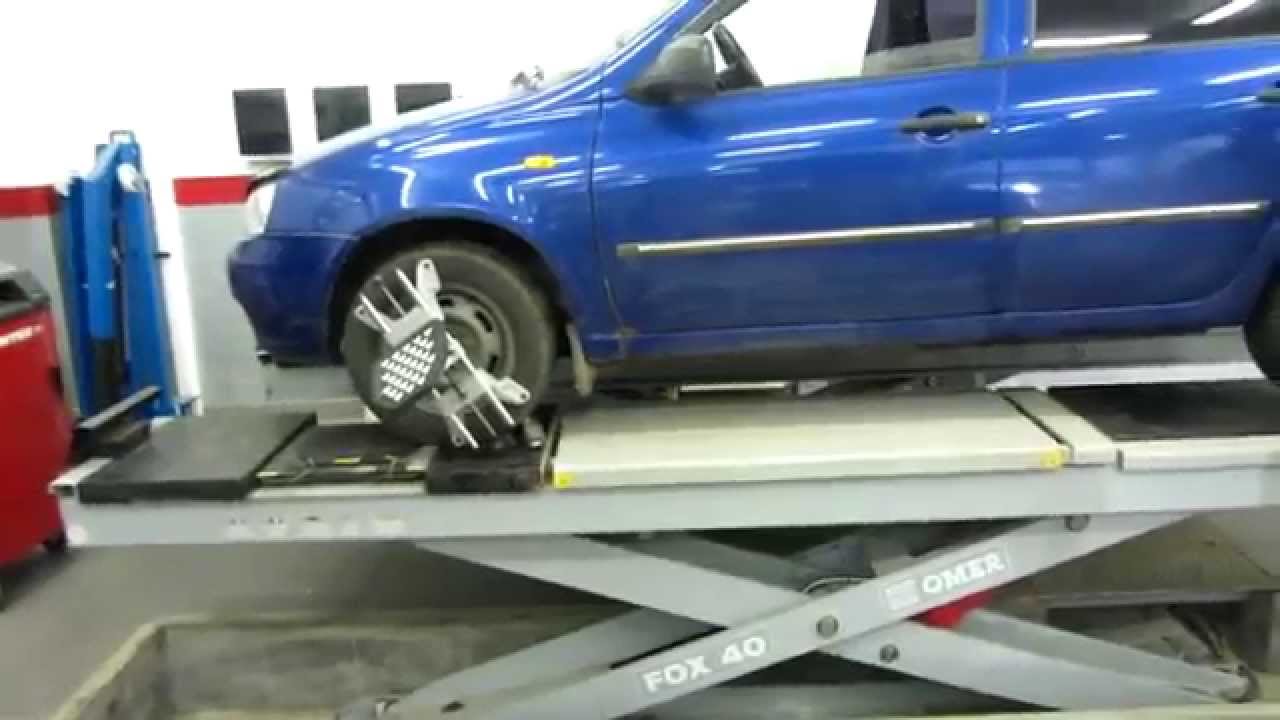

16. Регулируем угол схождения колес на СТО.

Регулировка угла схождения колес на СТО Lada Kalina
