Снятие дополнительного глушителя Lada Kalina 1117 2004 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Вороток под торцевую насадку
  • Насадка на вороток 13 мм
  • Удлинитель для насадки на вороток
  • Зубило

Детали и расходники:

  • Уплотнительная прокладка флан­ца трубы дополнительного глушителя
  • Резиновые подушки подвески дополнительного глушителя

Примечания:

Работу выполняем на смотровой ка­наве или эстакаде.
Во избежание ожогов присту­пать к работе рекомендуется после остывания системы выпуска отработавших газов.


1. Разъединяем трубы дополнительного и основного глушителей, как описано здесь. Для разъединения фланцев трубы дополнительного глушителя и кат­коллектора зубилом отгибаем край стопор­ной пластины нижней гайки и края теплозащитного экрана, стопорящие две другие гайки.

Зубилом отгибаем край стопорной пластины Lada Kalina

2. Воротком с торцевой насадкой на 13 мм с удлинителем отворачиваем три гайки крепле­ния фланца трубы дополнитель­ного глушителя к фланцу катколлектора.

Отворачиваем гайки крепления фланца трубы дополнительного глушителя Lada Kalina

3. Снимаем стопорную пластину и теплозащитный экран.

Полностью снимаем стопорную пластину и теплозащитный экран Lada Kalina

4. Приподнимаем дополнительный глушитель и выводим передний кронштейн глушителя из резино­вой подушки.

Выводим передний кронштейн дополнительного глушителя из резиновой подушки Lada Kalina

5. Аналогично выводим задний крон­штейн глушителя из резиновой по­душки.

Выводим задний кронштейн дополнительного глушителя из резиновой подушки Lada Kalina

6. Снимаем фланец трубы дополни­тельного глушителя со шпилек катколлектора.

Отделяем дополнительный глушитель от катколлектора Lada Kalina

7. Снимаем уплотнительную про­кладку. После каждого снятия флан­ца трубы дополнительного глушителя со шпилек кат­коллектора, уплотнительную прокладку следует заменить новой.

Уплотнительная прокладка дополнительного глушителя Lada Kalina

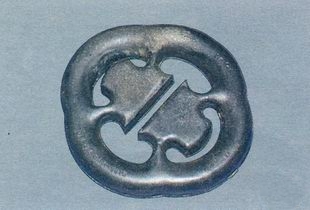

8. Если резиновые подушки подвески дополнительного глушителя потеря­ли эластичность или порваны, заме­няем их новыми.

Резиновая подушка подвески дополнительного глушителя Lada Kalina

9. Устанавливаем дополнительный глу­шитель в обратной последователь­ности. После установки следует за­стопорить гайки крепления фланцев трубы и катколлектора, подогнув края стопорной пластины и теплоза­щитного экрана.
