Снятие электровентилятора радиатора Kalina

Инструмент:

• Отвертка крестовая средняя
• Отвертка плоская средняя
• Вороток под торцевую насадку
• Удлинитель для торцевых насадок
• Насадка на вороток 8 мм
• Насадка на вороток 10 мм

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.
Снимаем корпус воздушного фильтра, как описано здесь.
Отжав фиксатор колодки отсоединяем колодку жгута проводов системы управления двигателем от электродвигателя вентилятора.

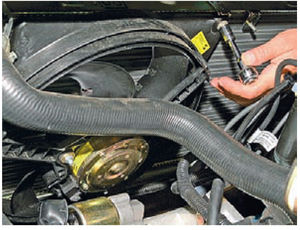

2. Головкой «на 10» отворачиваем две гайки крепления кожуха электровентилятора к радиатору с правой стороны, а головкой «на 8» два болта — с левой стороны.

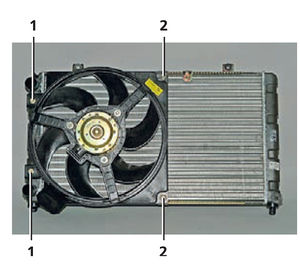

Места крепления кожуха элек­тровентилятора к радиатору:
1 — болты;
2 — гайки.

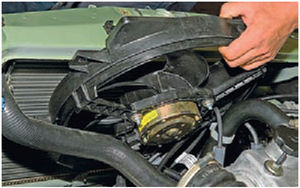

3. Снимаем электровентилятор с ко­жухом в сборе.

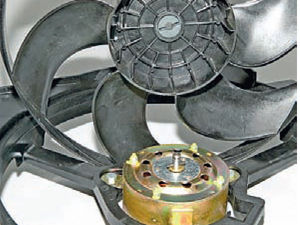

4. Поддев отверткой, вынимаем сто­порную скобу из проточки вала электродвигателя.

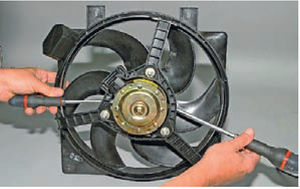

5. Поддеваем двумя отвертками крыль­чатку.

6. Спрессовываем крыльчатку с вала электродвигателя.

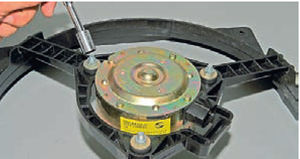

7. Головкой «на 10» отворачиваем три гайки крепления электродви­гателя к кожуху разъединяем их.

8. Собираем и устанавливаем электро­вентилятор радиатора системы охлаждения в обратной последова­тельности.

Примечание:

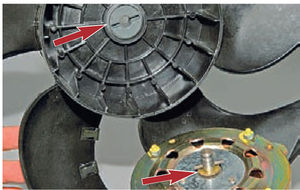

При установке крыльчатки, выполненный в ней паз необходимо совместить со штифтом, за­прессованным в отверстие вала электродвигателя.
