Снятие облицовки панели приборов Kalina

Инструмент:

• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Насадка на вороток 24 мм
• Отвертка крестовая средняя
• Отвертка плоская средняя

1. Снятие облицовки панели приборов требуется в случаях замены жгута проводов, а также замены тяг управ­ления вентиляцией и отоплением. Снимаем комбинацию приборов как описано здесь. Аналогично снимаем обивку правой передней стойки.

2. Поддеваем отверткой обивку левой передней стойки и преодолевая со­противление трех пистонов и снимаем ее.

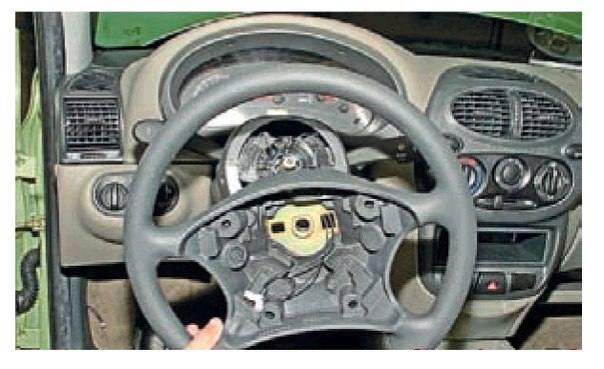

3. Снимаем рулевое колесо, как описано здесь.

4. Затем, нажав на фиксаторы снимаем подрулевые переключате­ли, предварительно отвернув винты крепления и сняв кожух рулевой колонки.

5. Отверткой поддеваем кожух, пред­назначенный для установки головно­го устройства звуковоспроизведения (магнитолы) и вынимаем его из гнезда.

6. Нажав на фиксаторы колодок жгутов проводов отсоединяем их от кожуха маг­нитолы.

7. Пальцем выдавливаем левую за­глушку из центральной накладки облицовки панели приборов. Аналогично снимаем правую за­глушку.

8. Снимаем ручку с рычага включе­ния режима рециркуляции воз­духа.

9. Снимаем ручку регулятора рас­пределения потоков воздуха.

10. Снимаем ручку регулятора тем­пературы воздуха.

11. Поддеваем отверткой ручку переключателя режимов работы вентилятора и снимаем ее.

12. Крестообразной отверткой отво­рачиваем два самореза крепле­ния центральной накладки обли­цовки панели приборов.

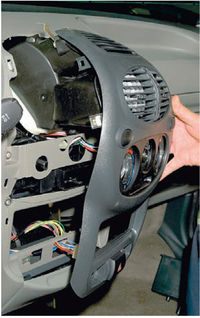

13. Отводим накладку панели приборов, выводя пружинные фиксаторы из-под облицовки панели приборов и удерживаем ее в руках.

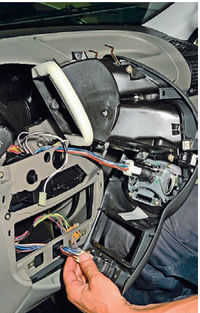

14. Нажав на фиксаторы колодки жгута проводов отсоединяем ее от выключателя аварийной сигнализации.

15. Отсоединяем колодки жгутов проводов от двух патронов ламп подсветки.

16. Отсоединяем колодку жгута про­водов от переключателя режи­мов работы вентилятора.

17. Отсоединяем колодку жгута про­водов от выключателя обогрева заднего стекла.

18. Открыв крышку вещевого ящика рукой отжимаем верхнюю планку крепления декоративного материала и снимаем ее.

19. Внутри вещевого ящика кресто­образной отверткой отворачива­ем винт крепления облицовки па­нели приборов.

20. Поддев отверткой плафон освеще­ния вещевого ящика вынимаем его из отверстия в облицовке. Отсоединяем наконечники проводов от выводов плафона.

21. Крестообразной отверткой отво­рачиваем саморез крепления вы­ключателя плафона освещения вещевого ящика. Вынув выключатель из гнезда, от­соединяем колодку проводов от вы­ключателя.

22. Крестообразной отверткой отвора­чиваем четыре самореза крепле­ния блока управления вентиляци­ей и отоплением к облицовке.

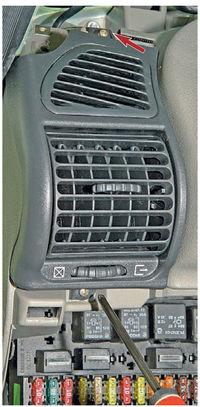

23. Крестообразной отверткой отво­рачиваем два самореза крепле­ния левого дефлектора системы вентиляции и отопления салона.

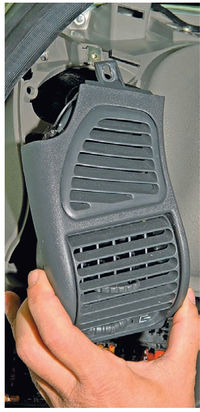

24. Снимаем дефлектор. Аналогично снимаем правый де­флектор.

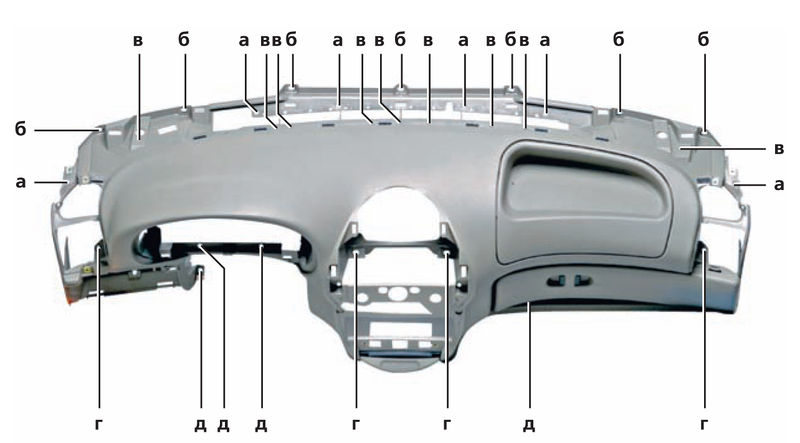

25. Расположение крепежных отверстий облицовки панели приборов.

Элементы крепления облицовки спереди:

а — шесть саморезов;

б — семь гаек;

в — девять саморезов;

г — четыре винта;

д — четыре самореза.

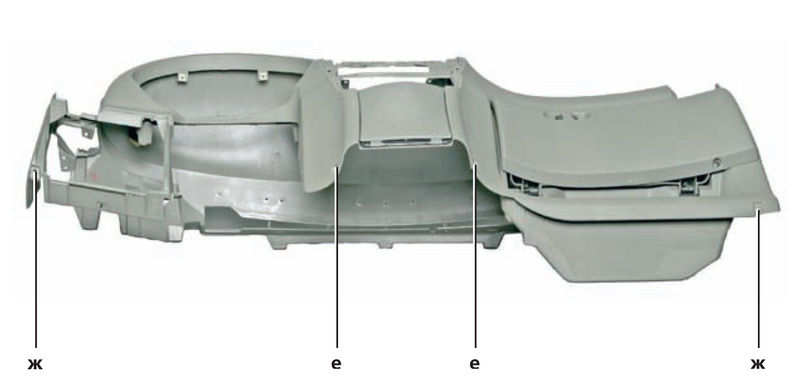

Элементы крепления облицовки снизу:

ж — два винта;

е — два самореза.

26. Под ветровым стеклом отверткой снимаем стопорные шайбы (14 шт.) крепления облицовки панели при­боров.

27. Крестообразной отверткой отворачи­ваем саморезы а, ключом «на 10» гайки б крепления облицовки. Крестообразной отверткой отворачиваем са­морезы в верхне­го крепления облицовки (см. пункт 25). Спереди отворачиваем четыре винта г и четыре самореза д. Снизу под панелью приборов отворачиваем два винта е и два самореза ж. Отворачиваем саморез нижнего кре­пления монтажного блока к панели приборов. Снимаем облицовку с каркаса панели приборов.

28. Устанавливаем облицовку панели приборов в обратной последова­тельности. Предварительно пропускаем колод­ку и наконечники проводов выклю­чателя и плафона освещения веще­вого ящика через соответствующие отверстия в облицовке.

Примечание:

При снятии 14 стопорных шайб мо­гут обломиться пластмассовые штифты, в этом случае вместо сто­порных шайб можно установить саморезы.
