Замена и проверка подрулевых переключателей ВАЗ (Lada) Kalina 1117 2004-2013

Инструмент:

  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Гаечный ключ рожковый 8 мм
  • Гаечный ключ рожковый 10 мм
  • Контрольная лампа или мультиметр

Детали и расходники:

  • Подрулевые переключатели

Блок подрулевых переключателей Лада Калина состоит из основания, закрепленного хомутом на кронштейне вала рулевого механизма, и двух многопозиционных переключателей.

Левый переключатель на автомобиле включает указатели поворота и переключает свет фар, правый переключатель - управляет омывателем и очистителем ветрового стекла. Все возможные положения рычагов переключателей показаны на рисунках ниже, замыкаемые при этом контакты указаны в таблице.

Контакты левого подрулевого переключателя Lada Kalina

Номера контактов левого переключателя.

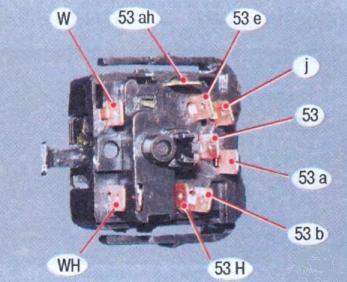

Контакты правого подрулевого переключателя Lada Kalina

Номера контактов правого переключателя.

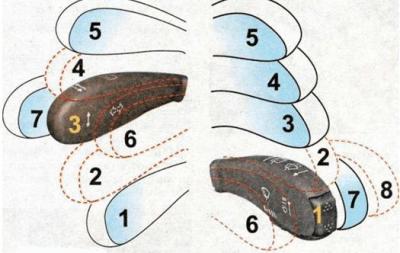

Все положения подрулевых переключателей Lada Kalina

Возможные варианты включения рычагов подрулевыми переключателями Лада Калина (в рычаг правого переключателя встроены две кнопки управления маршрутным компьютером - опция)

Снятие подрулевых переключателей

1. Отключите аккумуляторную батарею.

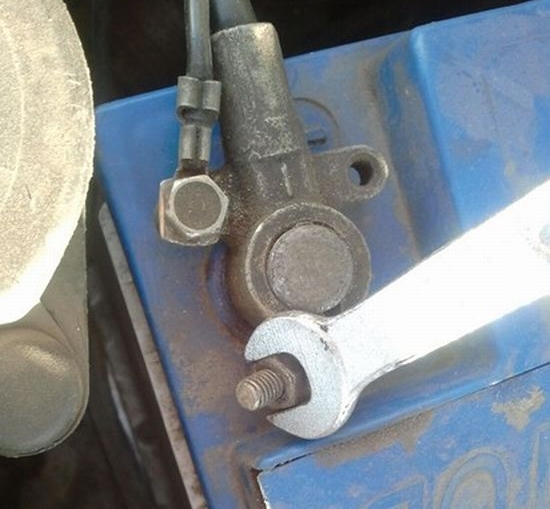

Снятие клеммы с аккумуляторной батареи Lada Kalina

2. Снимите пластиковый кожух рулевой колонки.

Крепление пластикового кожуха рулевой колонки с левой стороны Lada Kalina

3. Снимите руль. Рулевое колесо снимается если вам необходимо заменить соединитель или контактное кольцо, при снятии и проверке переключателей рулевое колесо снимать необязательно.

В случае снятия рулевого колеса обратите внимание на подвижную часть контактного кольца, которая фиксируется запорным механизмом, что предотвращает ее вращение. Не следует нажимать на кольцо фиксатора, и вращать подвижную часть контактного кольца. В результате при сборке может быть нарушено центральное положение подвижной части кольца. При этом велика вероятность повреждения контактного кольца при повороте в одно из крайних положений рулевого колеса во время управления автомобилем.

Рулевая колонка Lada Kalina

4. Отсоедините электрические колодки с проводами от левого и правого рычагов подрулевых переключателей. Отсоедините колодку управления маршрутным компьютером.

Колодка управления маршрутным компьютером Lada Kalina

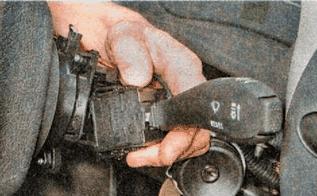

5. Сожмите две фиксирующие защелки и извлеките подрулевой переключатель из основания.

Нажимая на фиксаторы снимаем подрулевой переключатель Lada Kalina

Снятие соединителя - основания, контактного кольца с автомобиля

1. Если на машине установлена подушка безопасности, то предварительно необходимо отключить колодку, подходящую к контактному кольцу, установленному на основании - соединителе.

Отключение колодки подушки безопасности Lada Kalina

2. Ослабьте затяжку болта крепления и снимите основание (соединитель).

Болт крепления соединительного кольца рулевой колонки Lada Kalina

3. Контактное кольцо также может быть снято отдельно. Оно закреплено на 4 саморезах 2 вверху и два внизу.

Проверка снятых подрулевых переключателей Лада Калина

Проверка переключателей производится в следующем порядке:

  1. Подсоедините контрольную лампу на 12 вольт к соответствующим контактам, указанным в таблице (пример проверки приведен на фото). Вместо контрольной лампы, можно воспользоваться универсальным измерительным прибором.
  2. Переведите рычаг переключателя в положение, соответствующее проверяемым контактам. Лампа должна загореться.

Подключение контрольной лампы к выводам подрулевых переключателей Lada Kalina

Пример схемы подключения контрольной лампы.

Если вы проверяете переключатель с помощью мультиметра, то сопротивление при включении определенного контакта должно быть порядка 0-1 Ом. Проверка мультиметром более удобна, так как не потребует альтернативного источника питания для проверки.

Если не соблюдаются условия (не загорелась лампа, сопротивление равно бесконечности), то переключатель неисправен. В этом случае необходимо его заменить.

Переключатели устанавливаются на место в обратном порядке.

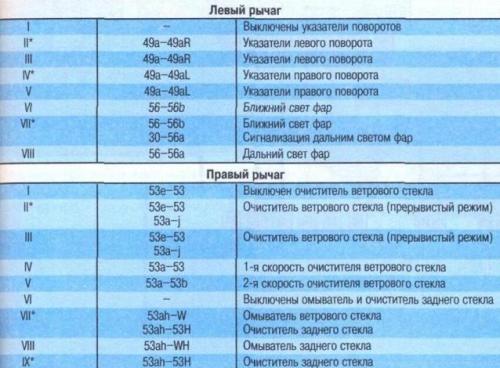

Соответствие контактов подрулевых переключателей с их основными позициями Lada Kalina

Таблица соответствия контактов переключателей с указанием включения определенных функций.

Примечание:

В таблице указаны фактически два контакта, через которые должен протекать ток при осуществлении определенной операции.
