Для пуска двигателя автомобиля Lada Kalina используется редукторный стартер. Если в процессе эксплуатации стартер перестаёт работать или пуск двигателя затруднён из-за малых оборотов стартера, то необходимо определить неисправность.
Поиск стоит начать, не снимая стартер с машины. Могут возникнуть следующие характерные неисправности:
1) При включении стартера отключаются все приборы.
2) Малые обороты при пуске двигателя.
3) Не включается стартер при повороте ключа замка зажигания на старт.
4) Стартер включается не с первого раза.
5) Стартер работает, но не вращает коленвал двигателя.
Если при включении стартера отключаются все приборы, то необходимо проверить состояние заряда аккумулятора и надёжность крепления клемм на нём. При необходимости клеммы снять и зачистить, аккумулятор зарядить. Если стартер не включается, то следует проверить исправность его электродвигатель.

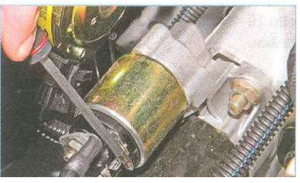

Для этого отвёрткой необходимо перемкнуть верхний и нижний болт на втягивающем реле. При этом электродвигатель должен начать вращаться вхолостую, то есть без вращения коленвала.
Вращение должно быть без постороннего шума и сопротивления вращению. Если электродвигатель исправен, то следует снять провод с фишки управления втягивающего реле и перемкнуть отвёрткой освободившуюся клемму реле с верхним болтом.
Эту операцию необходимо проводить при выключенной передаче и на закрепленном от самопроизвольного качения автомобиле. При этом стартер должен начать работать с вращением коленвала двигателя.
Если стартер сработал и коленвал вращается с нормальной скоростью, то следует найти неисправность в цепи включения втягивающего реле. Для этого оденьте провод, снятый с реле на место, в монтажном блоке поменяйте местами реле К3 с соседним и проверьте работу стартера поворотом ключа зажигания.
Если стартер не сработает, извлеките из монтажного блока реле включения стартера К3 и перемкните кратковременно выводы 30 и 87 в освободившемся гнезде. При этом стартер должен начать работать.
Если это не происходит, то проверьте контрольной лампой наличие плюса на выводе 30 гнезда. Один конец контрольной лампы соедините с корпусом автомобиля, а вторым коснитесь вывода 30, контрольная лампа должна загореть.
Если этого не произошло, то скорее всего повреждена токоведущая дорожка в монтажном блоке. Если стартер сработал, то соединяем контрольной лампой выводы 85 и 86 гнезда и поворачиваем ключ замка зажигания на старт.
Контрольная лампа должна загореть, в противном случае неисправна контактная группа замка зажигания или её разъём. Если при перемыкании верхнего болта, втягивающего реле с клеммой управления, не сработало втягивающее реле, то необходимо проверить заряд аккумулятора и состояние подключенных к нему клемм.
Втягивающее реле снять и проверить исправность обмоток. Если втягивающее реле исправно, то скорее всего изношены щётки. Стартер необходимо снять с автомобиля и отремонтировать.
Если при включении стартера он срабатывает со второго или третьего и более раза, то необходимо заменить втягивающее реле. В нём подгорели контакты включения электродвигателя.
Если стартер включается, но обороты вращения стартера низкие, то необходимо проверить тестером напряжение на клеммах аккумулятора. При работе стартера оно не должно быть меньше 9В. В противном случае стартер следует снять и отремонтировать.
Возможными неисправностями могут быть износ щёток, втулок или отпавший магнит статора. Если напряжение на клеммах нормальное, то следует проверить напряжение на самом стартере.
Для этого щупы тестера размещаем на верхнем болте и корпусе стартера, и включаем его. Падение напряжения, меньше ранее замеренного на аккумуляторе, говорит о плохом контакте в креплении провода от аккумулятора к стартеру или корпусу двигателя.
Если при включении стартера он работает вхолостую, то есть не вращает коленвал двигателя, его следует снять и отремонтировать. Возможными неисправностями могут быть излом текстолитовой шестерни редуктора, проворот бендикса или ослабление венца маховика.
