Замена колесного цилиндра тормозного механизма заднего колеса Kalina 1117

Инструмент:

• Гаечный ключ накидной прямой 8 мм
• Гаечный ключ накидной прямой 10 мм
• Ключ для штуцеров тормозной системы 10 мм

Детали и расходники:

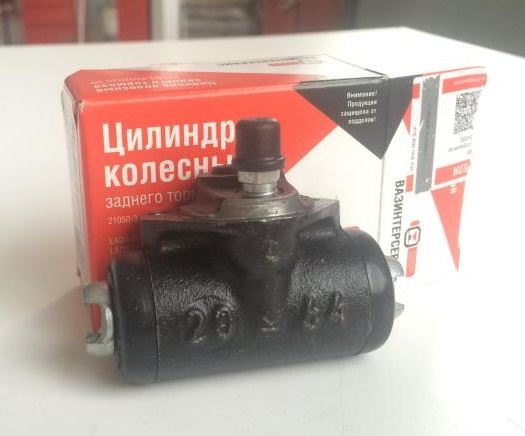

• Цилиндр тормозного механизма заднего колеса

Примечание:

Работу удобнее выполнять на смо­тровой канаве или эстакаде.

1. Снимаем тормозной барабан и верхнюю стяжную пружину, как описано здесь.

2. Вы­водим верхние упоры тормозных колодок из прорезей поршней ци­линдра. Для удобства отворачива­ния штуцера тормозной трубки можно вывернуть из цилиндра шту­цер прокачки.
Накидным ключом «на 8» выво­рачиваем штуцер прокачки.

3. Специальным ключом «на 10» отворачиваем штуцер тормозной трубки.
Выводим наконечник трубки из отвер­стия цилиндра.

4. Накидным ключом или головкой «на 10» отворачиваем два болта крепления цилиндра к щиту тор­мозного механизма.

5. Снимаем тормозной цилиндр

6. Устанавливаем новый цилиндр в об­ратной последовательности.

7. После сборки тормозного механизма (вклю­чая установку барабана) прокачиваем гидропривод тормозов, как описано здесь.
