Снятие и проверка термостата Kalina

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Вороток под торцевую насадку
  • Насадка на вороток 13 мм
  • Шестигранный ключ 5 мм
  • Плоскогубцы узкими губками
  • Широкая емкость 6 литров

Детали и расходники:

  • Охлаждающая жидкость
  • Ветошь

Примечание:

Во время проверки термостата Лада Калина, после пуска холодного двигателя, отводящий от радиатора нижний шланг некоторое время должен оставаться холодным, а затем (после того как температура охлаждающей жидкости достигнет 85-92 °С) быстро нагреваться, что указывает на начало циркуляции охлаждающей жидкости по большому кругу.

Снятие и проверка термостата Kalina

1. Перед демонтажем термостата сливаем охлаждающую жидкость, как описано здесь.

2. Отсоединяем шланги от корпуса и крышки термостата.

3. Головкой «на 13» отворачиваем две гайки крепления термостата.

Гайки крепления термостата Lada Kalina

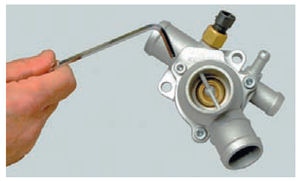

4. Шестигранником «на 5» отворачиваем три винта крепления крышки корпуса термостата.

Винты крепления крышки корпуса термостата Lada Kalina

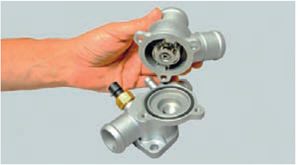

5. Снимаем крышку в сборе с термостатом.

Снимаем крышку вместе с термостатом Lada Kalina

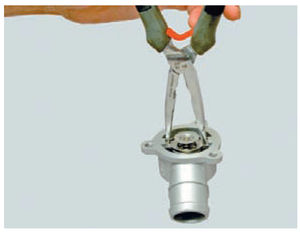

6. Пассатижами с узкими губками надавливаем на пластину термостата и сжимая пружину термостата, поворачиваем (в любую сторону) пластину так, чтобы она вышла из-за выступов крышки.

Для извлечения термостата Lada Kalina используем пассатижи с узкими губками

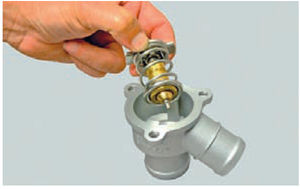

7. Вынимаем термостат Лада Калина из крышки.

Извлекаем термостат из крышки Lada Kalina

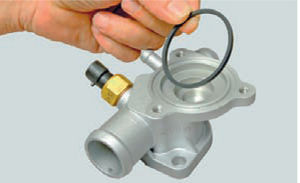

8. Вынимаем резиновое уплотнительное кольцо из канавки корпуса. Если уплотнительное кольцо повреждено или не эластично, его необходимо заменить новым.

Уплотнительное кольцо из канавки корпуса термостата Lada Kalina

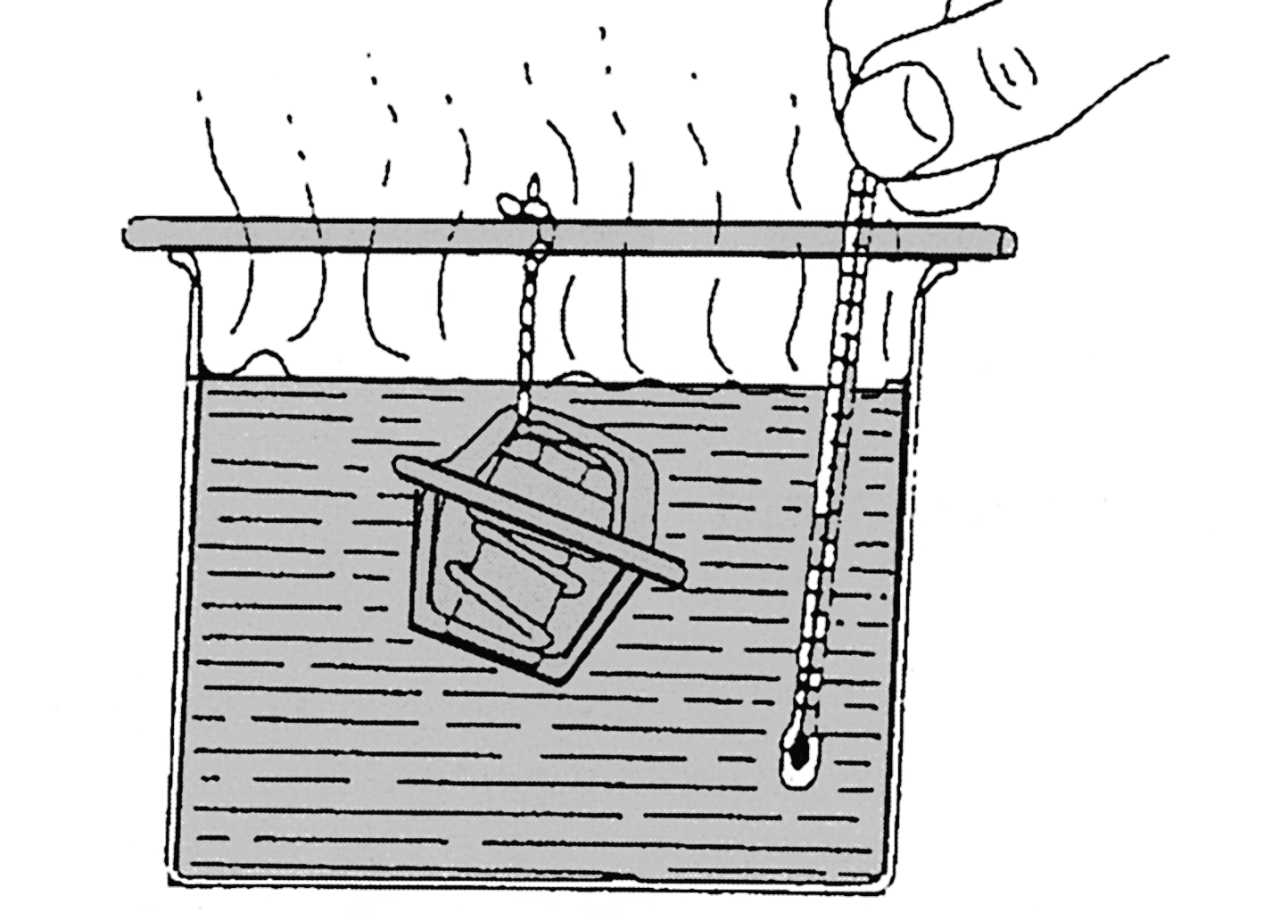

9. Для проверки термостата опускаем его в сосуд с охлаждающей жидкостью. Подогреваем сосуд, одновременно помешивая жидкость и контролируя по термометру начало открытия основного клапана. Шток клапана должен начать выдвигаться при температуре (85±2)°С и полностью выдвинуться (ход не менее 8 мм) при температуре (100±2)°С.

Схема проверки работоспособности термостата Lada Kalina

10. Устанавливаем термостат на Лада Калина в обратной последовательности.
