Разборка вторичного вала Lada Kalina 1117 2004 - 2013

Инструменты:

• Тиски
• Две монтажные лопатки
• Щипцы для снятия стопорных колец
• Двухзахватный съемник
• Трехзахватный съемник
• Молоток резиновый​
• Молоток малый

Детали и расходники:

• Проставки из мягкого металла
• Деревянный брусок
• Накладки губок для тисков из мягкого металла

1. Зажимаем вторичный вал в тиски с на­кладками губок из мягкого металла. В зазор между торцами внутреннего кольца переднего подшипника вала и ведущей шестерни главной переда­чи вставляем две монтажные лопатки (чтобы не повредить зубья шестерни, можно подложить под монтажные ло­патки проставки из мягкого металла).

2. Опираясь монтажными лопатка­ми на шестерню, спрессовываем внутреннее коль­цо переднего подшипника.

3. Щипцами для снятия стопорных колец разжимаем стопорное кольцо.

4. Снимаем стопорное кольцо с переднего конца вала.

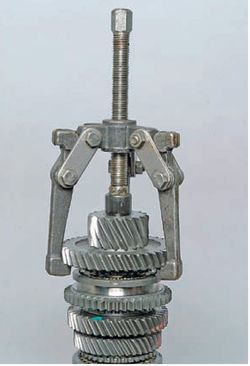

5. Зацепляем трехзахватным съемником ведомую шестерню I передачи.

6. Спрессовываем ведущую шес­терню главной передачи.
При отсутствии съемника подкладываем под ведомую шестерню I пере­дачи упоры и спрессовываем веду­щую шестерню главной передачи, нанося удары молотком с наконеч­ником из мягкого металла по торцу вала.

7. Щипцами для снятия стопорных колец разжимаем стопорное кольцо ступицы муфты синхронизатора I-II передач.

8. Снимаем стопорное кольцо ступицы муфты синхронизатора I-II передач.

9. Поддев двумя монтажными лопатками ведомую шестерню II передачи, спрессовываем с вала ступицу муфты синхронизатора I-II передач.

10. Снимаем синхронизатор I-II пере­дач в сборе с ведомой шестерней II передачи.
Разъединяем ведомую шестерню II передачи и синхронизатор I-II пере­дач.
Переворачиваем вал в тисках.

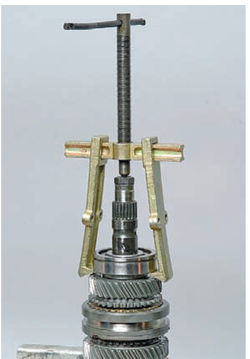

11. Устанавливаем на торец вала упор под винт двухзахватного съемника.

12. Спрессовываем съемником зад­ний подшипник вала.

13. Снимаем упорную шайбу.

14. Снимаем ведомую шестерню IV передачи.

15. Щипцами разжимаем стопорное кольцо ступицы муфты синхрони­затора III-IV передач.

16. Снимаем стопорное кольцо.

17. Оперев шестерню III передачи на губки тисков (с накладками из мягкого металла), наносим через деревянный брусок в торец вала удары молотком, спрессовывая с вала ступицу муфты синхрони­затора III-IV передач.

18. Снимаем синхронизатор III-IV пе­редач в сборе с ведомой шестер­ней III передачи.
Разъединяем ведомую шестерню III передачи и синхронизатор III-IV пере­дач.
