Снятие замка и наружной ручки задней двери Kalina

Инструмент:

• Отвертка крестовая средняя
• Отвертка плоская средняя
• Вороток под торцевую насадку
• Удлинитель для торцевой насадки
• Насадка на вороток 8 мм

Детали и расходники:

• Замок задней двери
• Наружная ручка задней двери

Примечание:

Наружную ручку задней двери мож­но заменить не снимая замка.

Снятие замка и наружной ручки задней двери Лада Калина

1. Снимаем обивку задней двери, как описано здесь. Затем торцевой головкой на 8 мм с удлинителем отворачиваем гайку и болт креп­ления ручки двери.

2. Чтобы снять ручку двери, ее необходимо сдвинуть вперед.

3. Установка наружной ручки зад­ней двери происходит в обратной последова­тельности.

4. Для снятия замка двери снимаем клемму провода от отрицательного вывода аккумуляторной батареи. После чего крестовой отверткой отво­рачиваем винт крепления промежуточного рычага тяги блокиров­ки замка и снимаем рычаг вместе с тягами с прямоугольного выступа, выводя тягу блокировки из пластмассового держателя (показан стрелкой).

5. Крестовой отверткой отво­рачиваем винт крепления основа­ния внутренней ручки двери и снимаем ее вместе с тягой с по­лого штифта.

6. Снимаем декоративную накладку стекла и вынимаем направляющую стекла, как описано здесь. Затем крестовой отверткой отворачиваем три винта крепления замка, на торце двери.

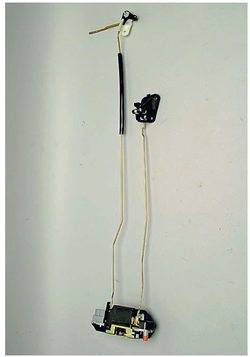

7. Извлекаем замок с электроприво­дом через технологическое отвер­стие внутренней панели двери. Сжимаем два фиксатора колодки жгута проводов, отсоединяем колодку от электропривода и полностью снимаем замок вместе с тягами.

8. Процесс установки замка задней двери аналогичен его снятию и происходит в обратной последовательности.
