Инструмент:
- Вороток под торцевую насадку
- Насадка на вороток 10 мм
- Насадка на вороток 13 мм
- Насадка на вороток 7 мм
- Насадка на вороток Е-8
- Гаечный ключ рожковый 13 мм
- Балонный ключ
- Молоток резиновый
- Молоток большой
- Монтажная лопатка (2 шт.)
- Отвертка плоская средняя
- Плоскогубцы
- Домкрат
- Опорная стойка
Детали и расходники:
- Деревянный брусок
- Тормозные колодки (4 шт.)
- Шнур - 0.5 м
Примечания:
Степень износа колодок тормозного механизма заднего колеса оцениваем по состоянию передней колодки, которая изнашивается быстрее задней.

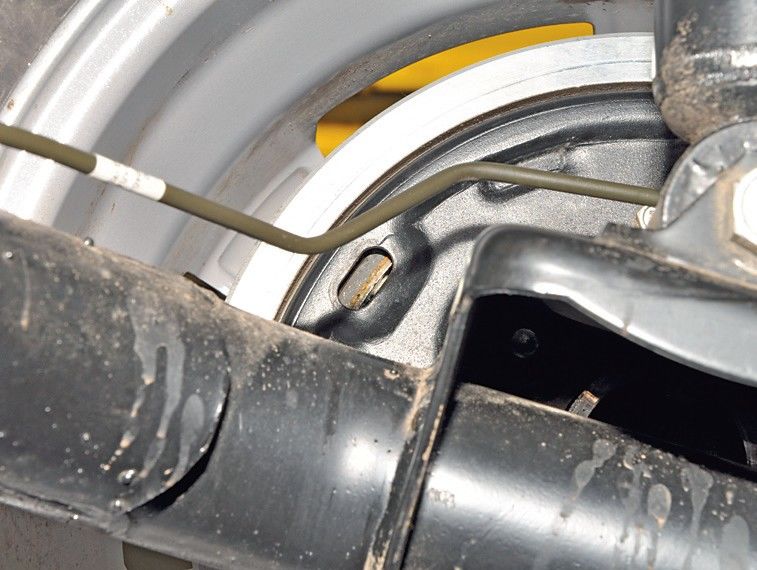

Для этого в щите тормозного механизма выполнено смотровое окно, закрытое резиновой заглушкой.
Сняв заглушку можно оценить степень износа передней тормозной колодки.
При толщине накладки менее 1,5 мм колодки тормозных механизмов обоих колес необходимо заменить. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.
Предупреждение:
Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

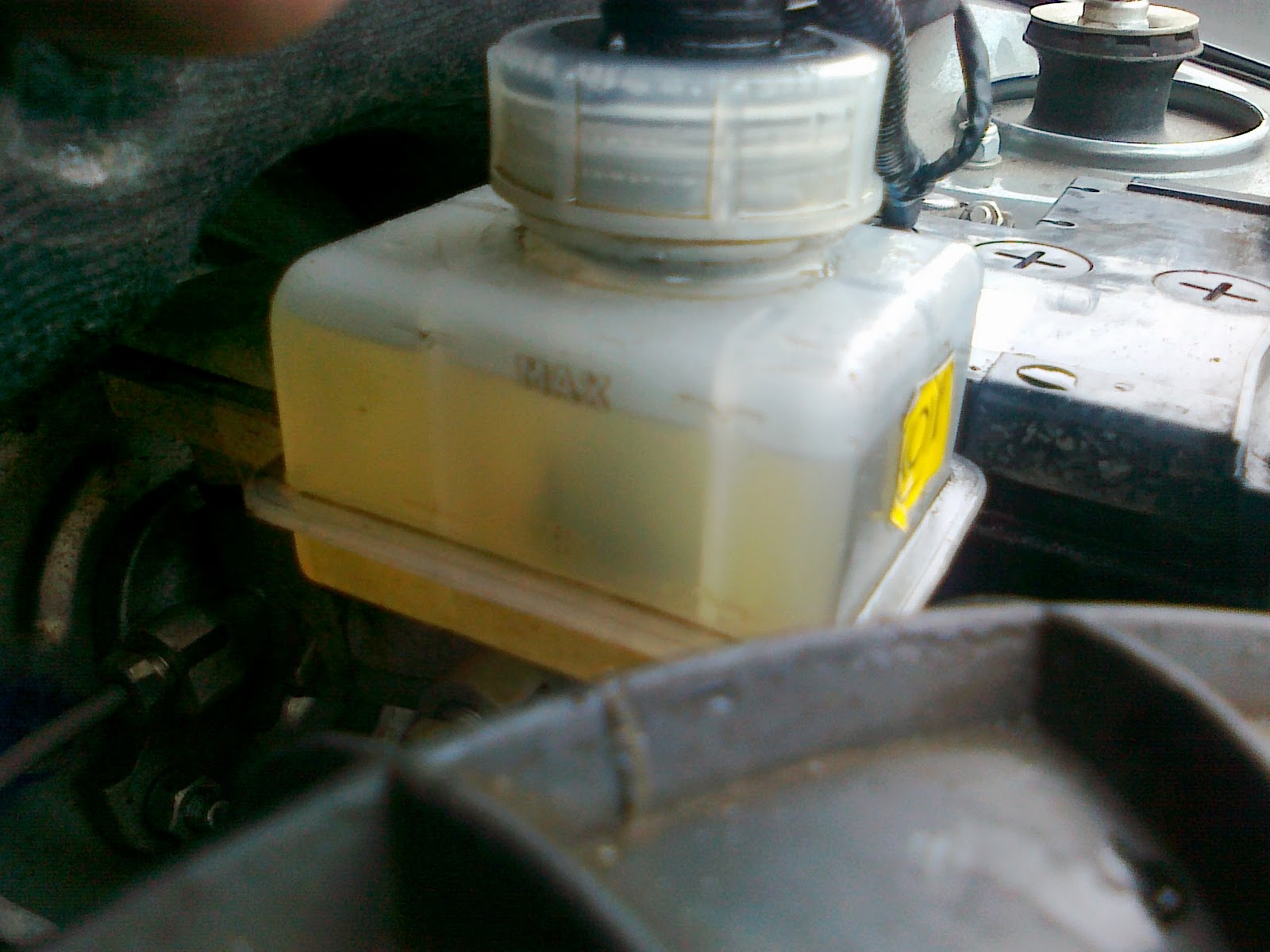

1. Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок, шприцем или резиновой грушей, откачиваем из бачка часть жидкости, чтобы при утапливании поршней в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка. Рычаг стояночного тормоза должен быть опущен до упора (автомобиль расторможен).

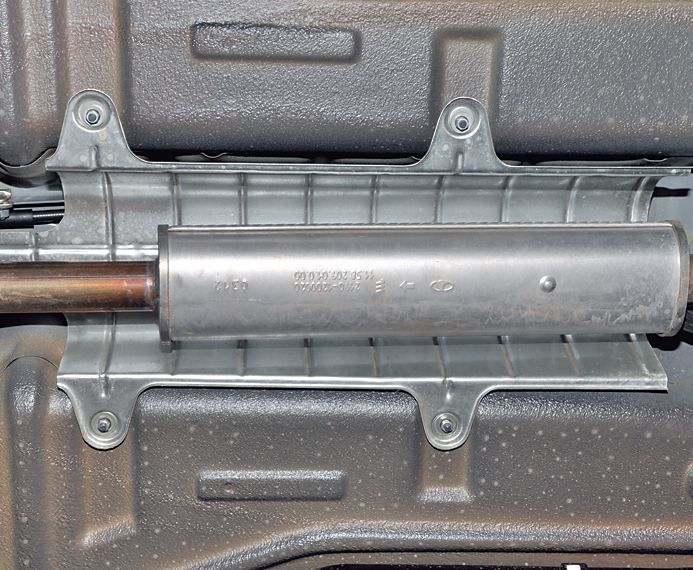

2. Головкой «на 10» отворачиваем четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя.

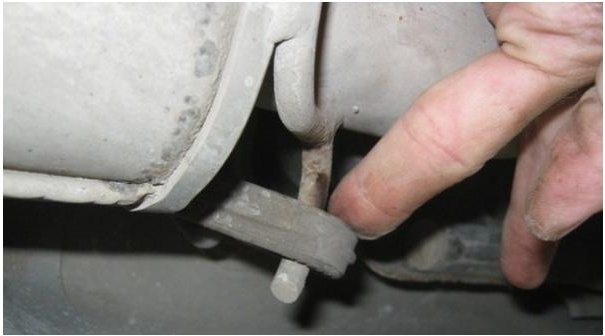

3. Снимаем с переднего кронштейна подвески дополнительного глушителя резиновую подушку. Сдвигаем теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

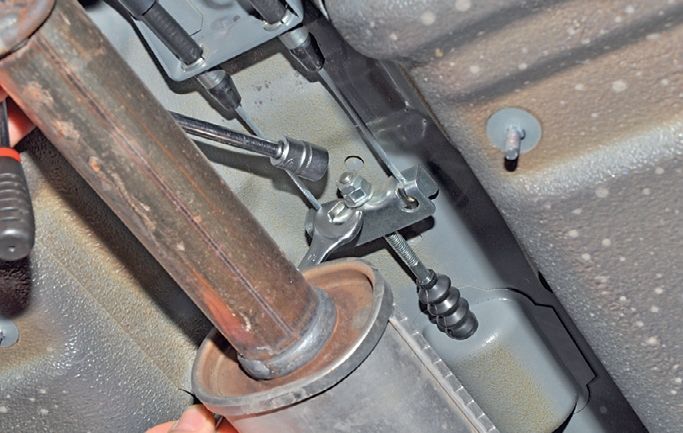

4. Удерживая ключом «на 13» регулировочную гайку наконечника троса, головкой того же размера отворачиваем контргайку. Вращая регулировочную гайку против часовой стрелке, освобождаем тросы.
5. Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.
Примечание:
Если автомобиль укомплектован АВS, то тормозной механизм имеет некоторые конструктивные отличия, показанные ниже.

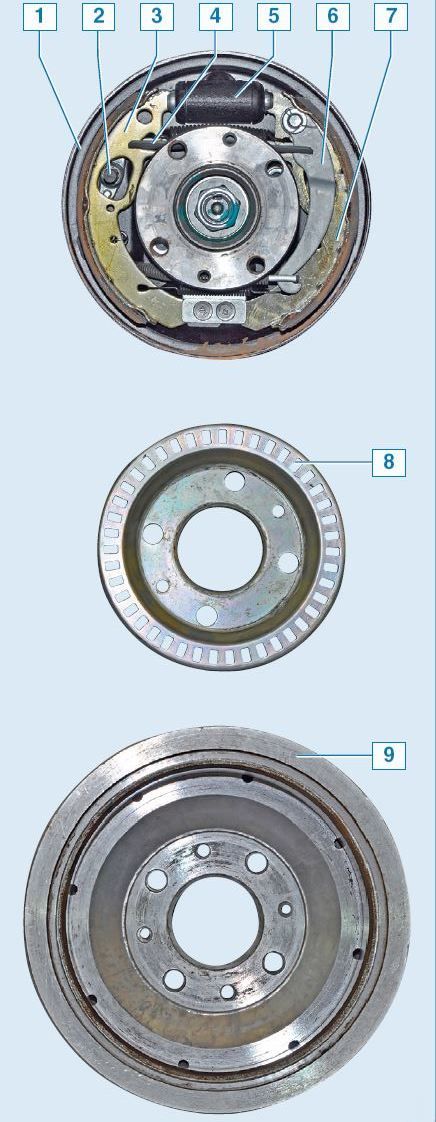

Тормозной механизм заднего колеса автомобиля с ABS:
1 — щит тормозного механизма;
2 — датчик ABS;
3 — передняя колодка;
4 — распорная планка;
5 — колесный цилиндр;
6 — рычаг привода стояночного тормоза;
7 — задняя колодка;
8 — задающий диск датчика ABS;
9 — тормозной барабан.

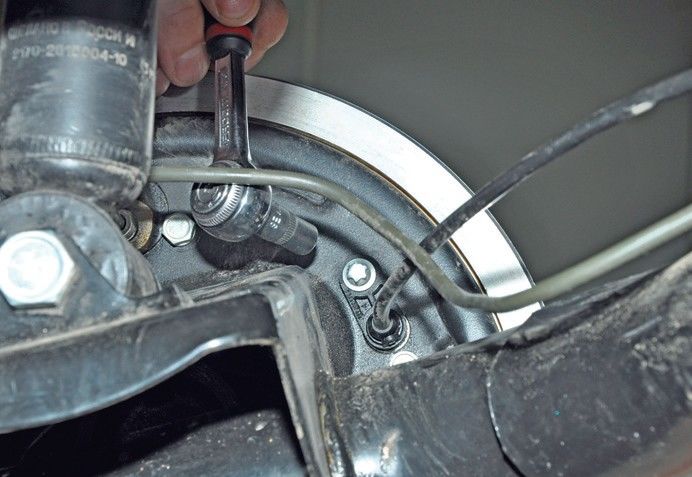

6. На автомобиле, оборудованном ABS, следует отсоединить датчик скорости вращения колеса от тормозного щита во избежание повреждения датчика. Для этого головкой Е-8 отворачиваем винт крепления датчика.

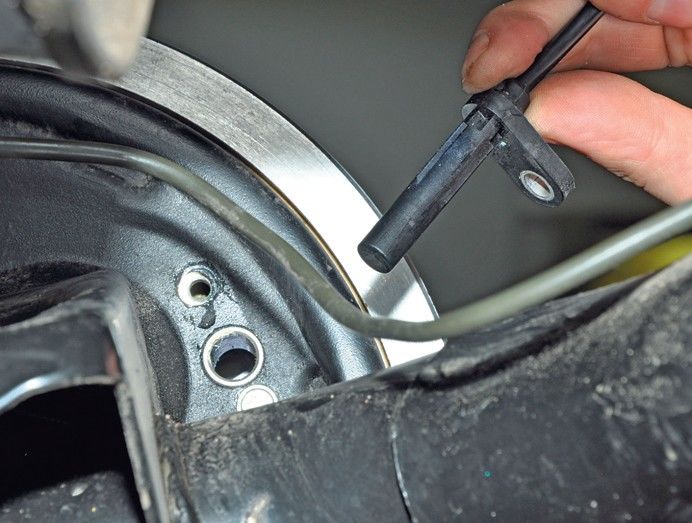

7. Извлекаем датчик из отверстия кронштейна, который находится на щите тормозного механизма. Далее все работы показаны на автомобиле без ABS. Про отличия будет написано отдельно.

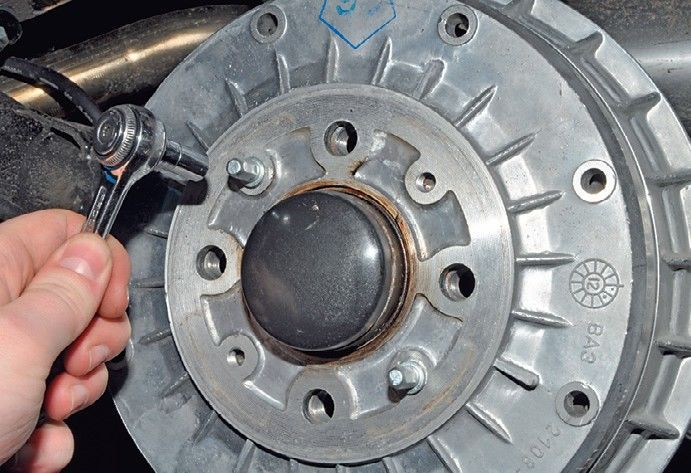

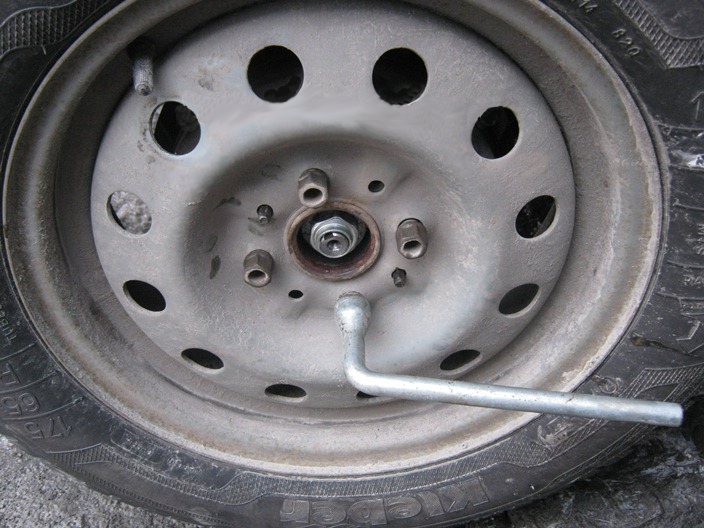

8. Накидным ключом (лучше шестигранной головкой) «на 7» отворачиваем два направляющих штифта колеса.

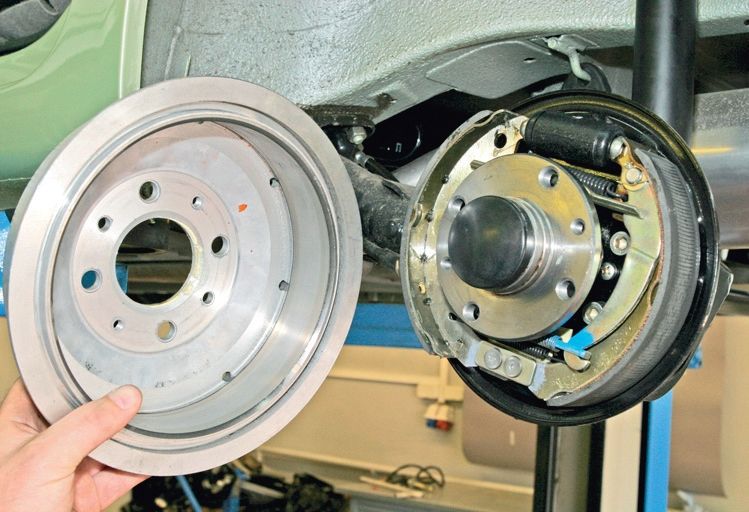

9. Снимаем тормозной барабан.
Предупреждение:
После снятия барабана не нажимайте на педаль тормоза, т. к. поршни могут полностью выйти из цилиндра.

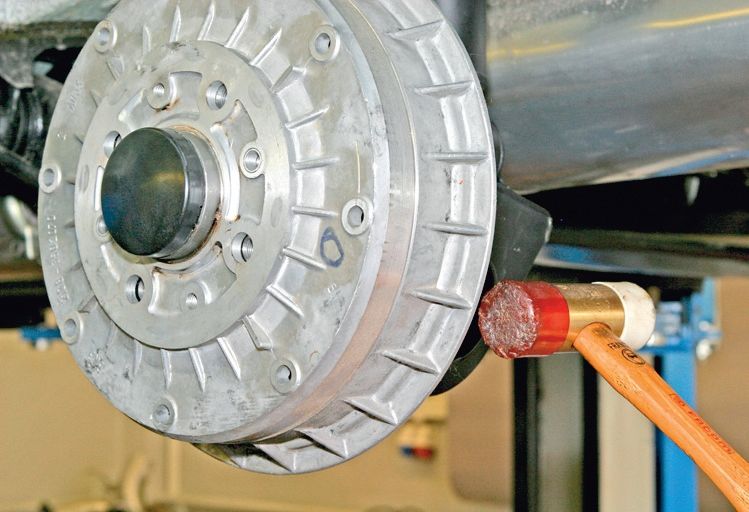

10. Если барабан снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана.

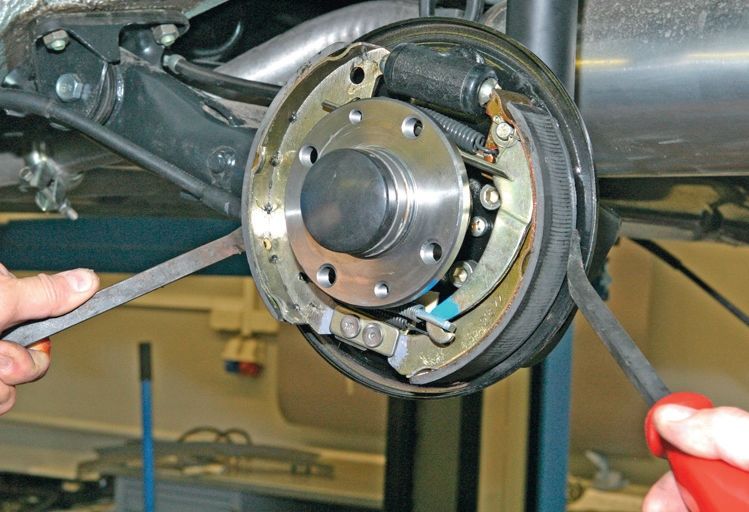

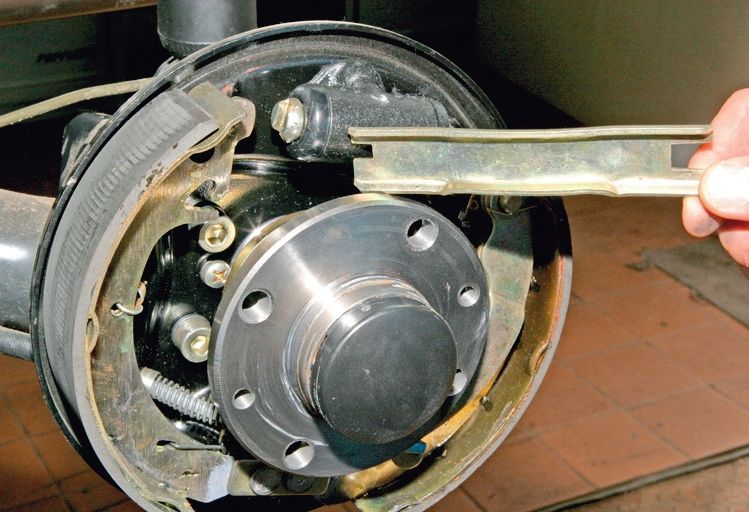

11. Нажимая на колодки и упираясь в буртик тормозного щита двумя монтажными лопатками, утапливаем поршни внутрь рабочего цилиндра.

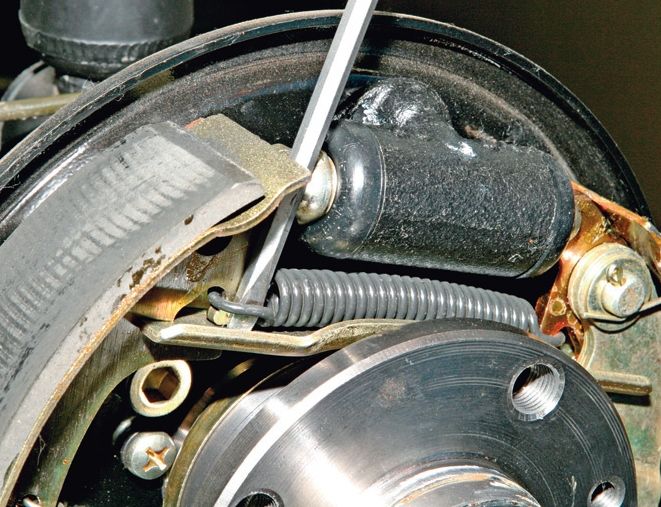

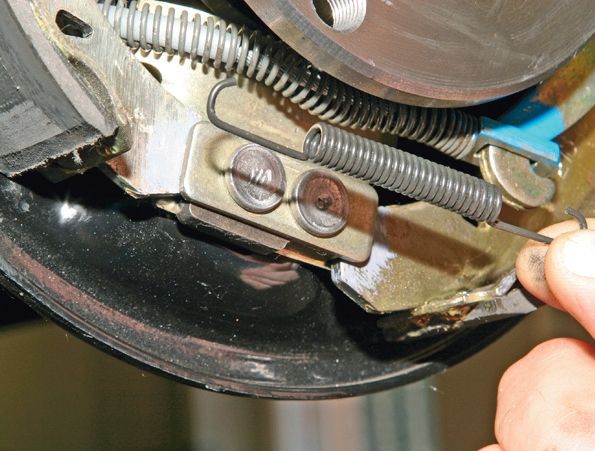

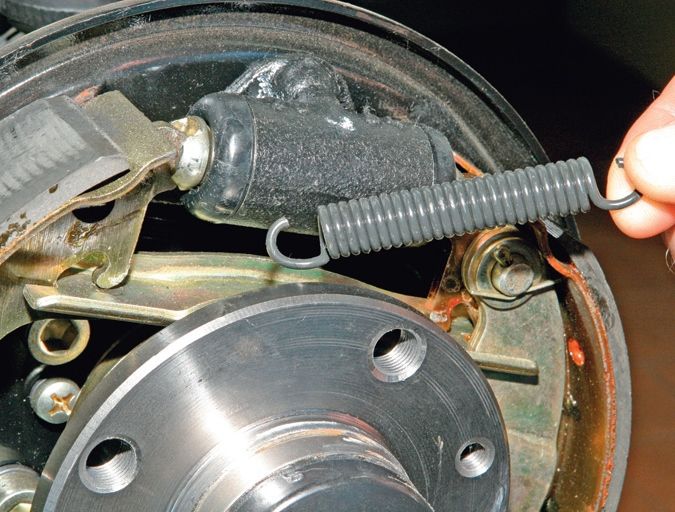

12. Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины.
13. Снимаем пружину.
14. Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку.

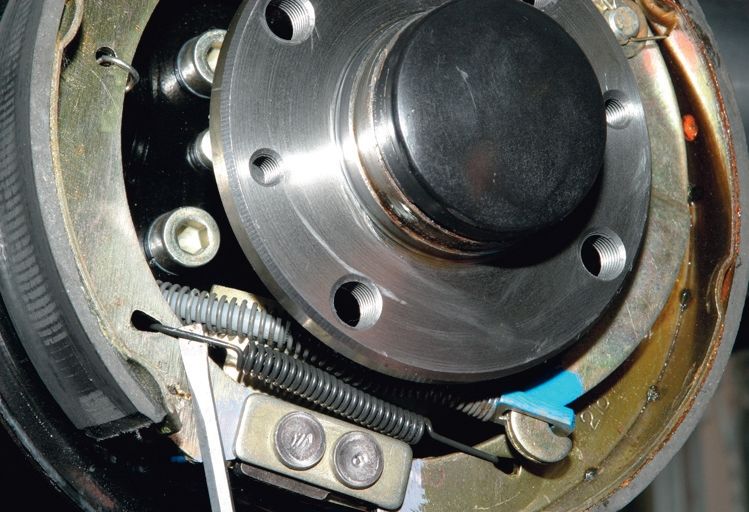

15. Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины.
16. Снимаем пружину.

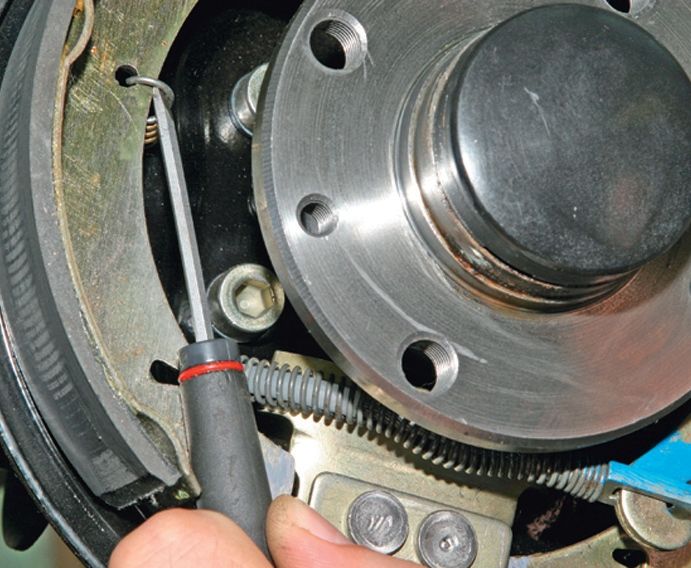

17. Отверткой выводим из зацепления с колодкой прижимную пружину.
18. Снимаем переднюю колодку.

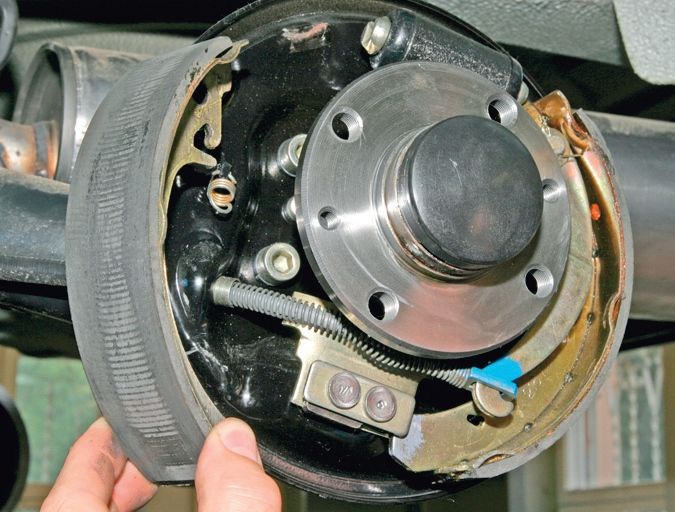

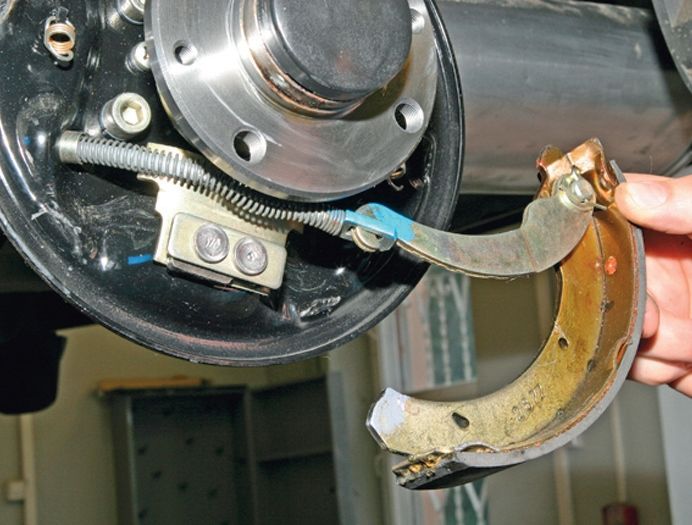

19. Отсоединив от задней колодки прижимную пружину, опускаем колодку.
20. Выводим рычаг привода стояночного тормоза из отверстия наконечника троса стояночного тормоза.

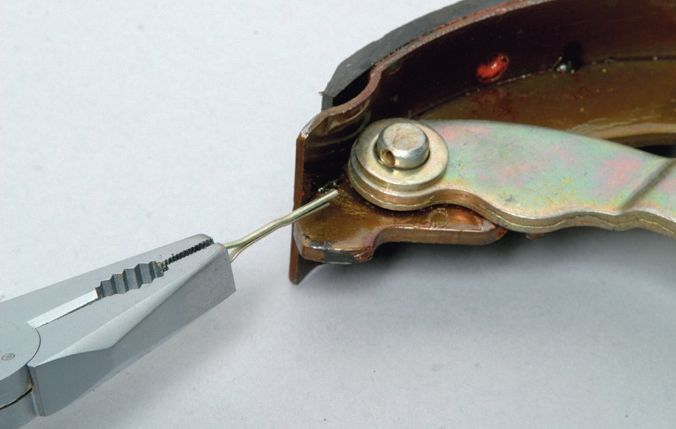

21. Распрямляем шплинт и вынимаем его из отверстия пальца рычага привода стояночного тормоза.

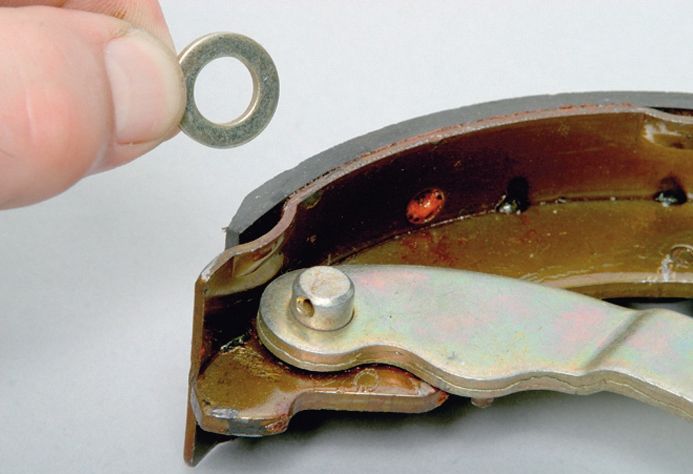

22. Снимаем с пальца шайбу.

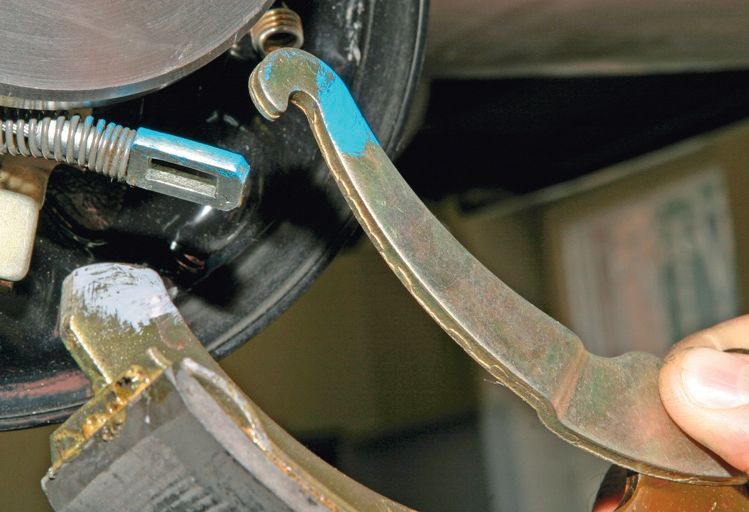

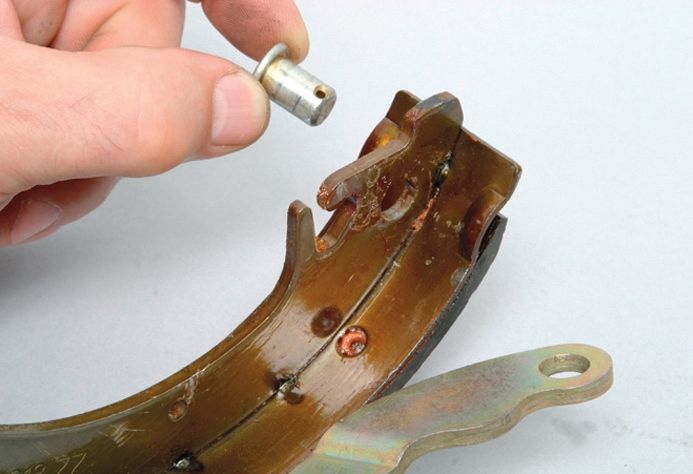

23. Снимаем рычаг и вынимаем палец.
24. Устанавливаем рычаг привода стояночного тормоза на новую колодку в обратной последовательности. Устанавливаем новые колодки в обратной последовательности.
Элементы тормозного механизма заднего колеса:
1 — передняя колодка автомобиля без ABS;
2 — передняя колодка автомобиля с ABS;
3 — распорная планка;
4 — верхняя стяжная пружина;
5 — палец;
6 — шайба;
7 — шплинт;
8 — задняя колодка автомобиля с ABS;
9 — задняя колодка автомобиля без ABS;
10 — рычаг привода стояночного тормоза;
11 — нижняя стяжная пружина.
Примечание:

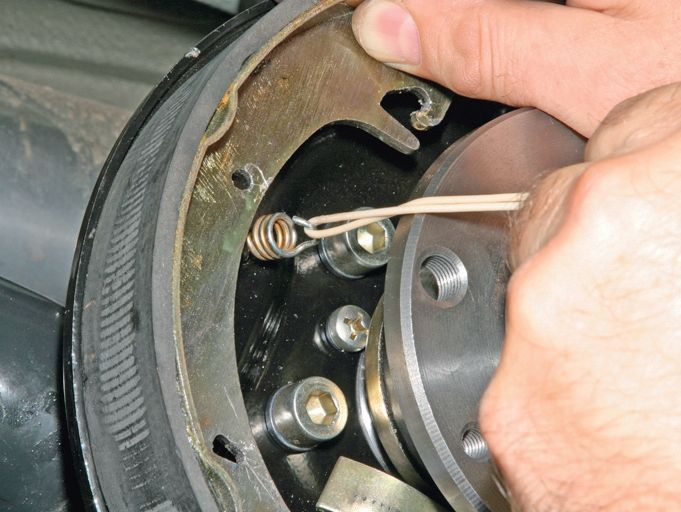

Для удобства сборки прижимной пружины с колодкой зацепляем за крючок пружины провод или шнур длиной примерно 0,5 м.
Натягивая пружину, вставляем ее крючок в отверстие колодки и затем вытягиваем провод.
25. После замены колодок на обоих колесах необходимо отрегулировать стояночный тормоз, как описано здесь.
