Замена мотор-редуктора стеклоочистителя окна задней двери ВАЗ (Lada) Kalina 1117 2004-2013

Инструмент:

  • Гаечный ключ накидной прямой 10 мм

Детали и расходники:

  • Мотор-редуктор стеклоочистителя

Снятие

1. Приподнимаем защитную крышку гайки крепления рычага стеклоочистителя.

Снятие защитного колпачка гайки крепления рычага стеклоочистителя Lada Kalina

2. Накидным ключом на 10 мм отворачиваем гайку крепления рычага стеклоочистителя

Отворачивание гайки крепления рычага стеклоочистителя Lada Kalina

3. Снимаем рычаг с вала мотор редуктора.

4. Снимаем обивку двери багажного отделения.

5. Отсоединяем колодку жгута проводов 1 от мотор редуктора. Торцовым ключом на 10 мм отворачиваем три гайки 2 крепления мотор-редуктора.

Основные крепления мотор редуктора Lada Kalina

6. Снимаем мотор-редуктор, аккуратно выводя его вал из отверстия двери багажного отделения.

Снятие мотор редуктора стеклоочистителя Lada Kalina

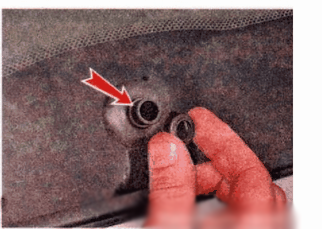

7. При необходимости с наружной стороны двери снимаем дистанционную шайбу и резиновое уплотнение (показано стрелкой).

Дистанционная шайба и резиновое уплотнение вала мотор редуктора Lada Kalina

8. Извлекаем из отверстия двери направляющую втулку вала.

Направляющая втулка мотор редуктора Lada Kalina

Установка

Установка моторедуктора стеклоочистителя производится в обратной последовательности. Перед установкой рычага кратковременно включаем стеклоочиститель. Выждав пока стеклоочиститель отработает полный цикл, закрепляем на валу мотор-редуктора рычаг так, чтобы щетка располагалась горизонтально с левой стороны стекла.
