Снятие и разборка масляного насоса Kalina

Инструмент:

Гаечный ключ рожковый 8 мм
Вороток под торцевую насадку
Удлинитель для торцевых насадок
Насадка на вороток 10 мм
Насадка на вороток 17 мм
Отвертка крестовая средняя
Отвертка плоская средняя
Шестигранный ключ 8 мм
Шестигранный ключ 6 мм
Тиски

Детали и расходники:

Моторное масло
Ветошь
Прокладка масляного насоса

1. Снимаем датчик положения коленчатого вала, как описано здесь. Снимаем шкив привода генератора, как описано здесь. Снимаем поддон картера, как описано здесь.
Головкой «на 10» с удлинителем отворачиваем два болта 1 крепления маслоприемника к крышке коренного подшипника и болт 2 крепления маслоприемника к корпусу масляного насоса.

Три точки крепления маслоприемника Lada Kalina

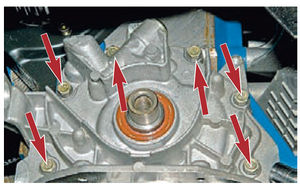

2. Головкой «на 10» отворачиваем шесть болтов крепления масляного насоса к блоку цилиндров.

Болты крепления масляного насоса к блоку цилиндров Lada Kalina

3. Поддеваем отверткой за приливы корпус насоса.

Корпус масляного насоса без болтов крепления Lada Kalina

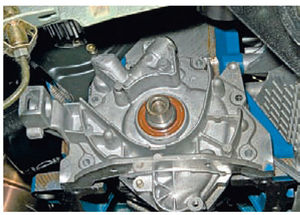

4. Снимаем масляный насос.

Корпус масляного насоса Lada Kalina

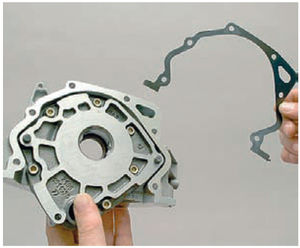

5. Снимаем уплотнительную прокладку масляного насоса.

Уплотнительная прокладка масляного насоса Lada Kalina

6. Зажимаем насос в тиски с накладками губок из мягкого металла.

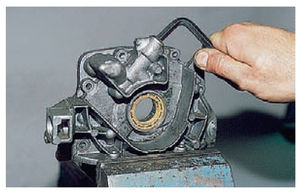

Шестигранником «на 8» отворачиваем пробку редукционного клапана (уплотняется алюминиевым кольцом).

Используя шестигранник на 8 откручиваем пробку редукционного клапана Lada Kalina

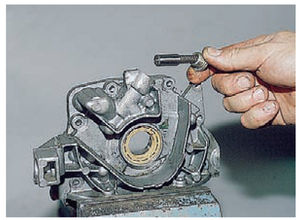

7. Извлекаем пружину и поршень редукционного клапана.

Пружина и поршень редукционного клапана Lada Kalina

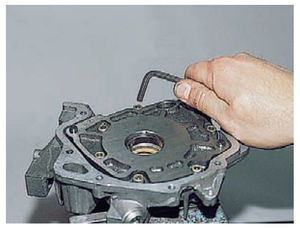

8. Шестигранником на «5» отворачиваем шесть винтов крепления крышки к корпусу насоса.

Крышка масляного насоса крепится шестью винтами, которые можно отвернуть шестигранником на 5, Lada Kalina

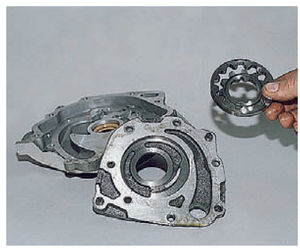

9. Снимаем крышку насоса и извлекаем ведомую и ведущую шестерни.

Ведущая и ведомая шестерни масляного насоса Lada Kalina

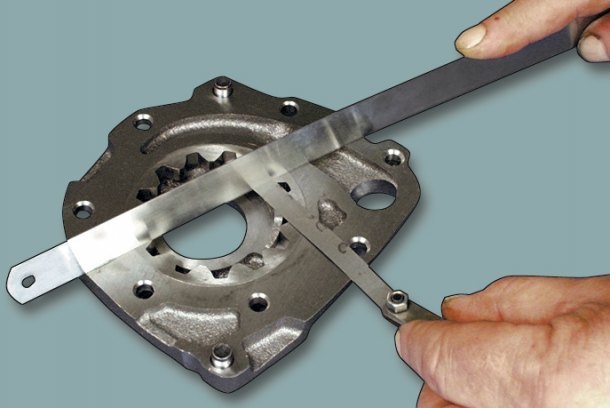

10. Промываем детали масляного насоса и проверяем их техническое состояние — диаметр гнезда под ведомую шестерню, ширину сегмента на корпусе, осевые зазоры шестерен. Подробнее описано здесь.

Проверяем осевые зазоры шестерен Lada Kalina

11. Собираем насос в обратной последовательности, предварительно смазав моторным маслом шестерни, корпус в зоне шестерен и поршень редукционного клапана Шестерни устанавливаем фасками на вершинах зубьев внутрь корпуса насоса.

Примечание:

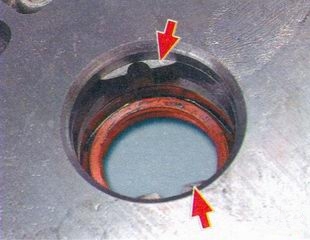

Перед установкой очищаем привалочные поверхности корпуса насоса и блока цилиндров от остатков старой прокладки, грязи и масла Устанавливаем масляный насос с новой прокладкой в обратной последовательности. При установке насоса совмещаем лыски на коленчатом вале с выступами в отверстии ведущей шестерни насоса.

Выступы в отверстии ведущей шестерни насоса Lada Kalina
