Описание конструкции задней подвески Skoda Octavia

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Не обозначено
Автосервисы рядом

Задняя  подвеска  автомобилей  Skoda Octavia независимая, многорычажно-пружинная (три поперечных 5, 10, 12 и один продольный 7 с каждой стороны), с амортизаторами 11 и стабилизатором поперечной устойчивости 2.
Углы установки задних колес регулируют болтами крепления рычагов, выполненными за одно целое с эксцентриками.

Задняя подвеска Шкода Октавия

Задняя подвеска Шкода Октавия:

1 - поперечина задней подвески;
2 - штанга стабилизатора поперечной устойчивости;
3 - буфер хода сжатия;
4 - опора амортизатора;
5 - верхний поперечный рычаг;
6 - стойка стабилизатора;
7 - продольный рычаг;
8 - кронштейн опоры продольного рычага;
9 - кулак задней подвески;
10 - передний поперечный рычаг;
11 - амортизатор;
12 - задний поперечный рычаг;
13 - пружина.

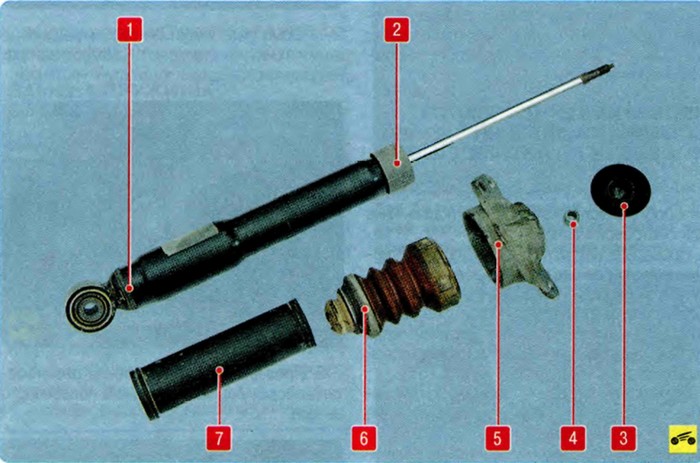

Амортизатор задней подвески Шкода Октавия

Амортизатор задней подвески Шкода Октавия:

1 - рабочий цилиндр амортизатора;
2 - крышка корпуса;
3 - крышка гайки штока;
4 - гайка штока амортизатора;
5 - опора амортизатора;
6 - буфер хода сжатия;
7 - защитный чехол.

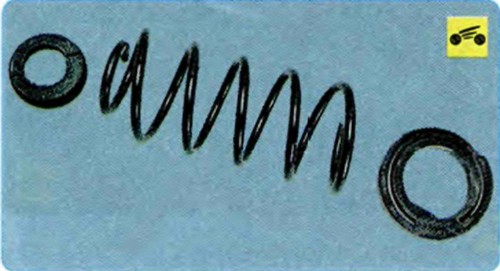

Пружины подвески переменной жесткости. Верхние и нижние концы пружин опираются на упругие резиновые прокладки.

Пружины подвески переменной жесткости Шкода Октавия

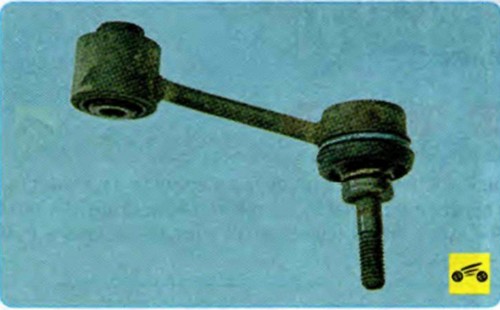

Стойка стабилизатора прикреплена к продольному рычагу через шаровой палец и к штанге стабилизатора через резино-металлический шарнир.

Стойка стабилизатора Шкода Октавия

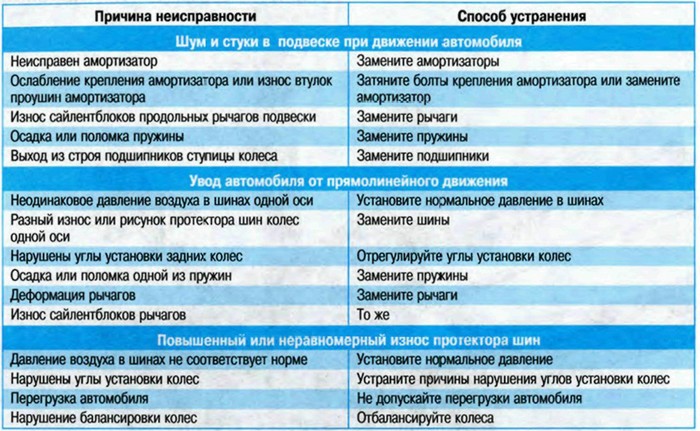

Таблица неисправностей задней подвески Шкода Октавия

Неисправности задней подвески

Источник: http://skoda-octavia2.ru/index.php/khodovaya-skoda-octavia/152-zadnyaya-podveska.html
