Особенности конструкции освещения, световой и звуковой сигнализации Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Фары

На автомобилях применяются блок-фары, объединяющие в себе фары ближнего и дальнего света (с однонитевыми лампами) и указатели поворота. Кроме того, в фарах находятся лампы габаритного света. Схема включения фар показана на рис. 9.12. Ближний и дальний свет фар включается с помощью вспомогательных реле К4 и К5, расположенных в монтажном блоке. Управляющее напряжение на обмотки реле подается от переключателя 3 света фар, если полностью нажата клавиша переключателя 5 наружного освещения. При включении ближнего света горят лампы ближнего света, а при включении дальнего света - все лампы (и ближнего, и дальнего света). Независимо от положения клавиши переключателя 5 можно кратковременно включать дальний свет фар, оттягивая на себя рычаг переключателя 3 света фар. При этом напряжение к контакту «30» переключателя 3 подается непосредственно от источников питания.

Рис. 9.12. Схема включения фар: 1 - блок-фары; 2 - монтажный блок; 3 - переключатель света фар; 4 - выключатель зажигания; 5 - переключатель наружного освещения; 6 - контрольная лампа дальнего света фар в комбинации приборов; К4 - реле включения ближнего света фар; К5 - реле включения даль него света фар; А - к источникам питания.

Противотуманные фары

На автомобилях в вариантном исполнении в передних бамперах могут быть установлены противотуманные фары. Схема включения противотуманных фар показана на рис. 9.13. Фары включаются выключателем 3 с помощью вспомогательного реле 4 типа 113.3747. Противотуманные фары можно включить только в том случае, если переключателем включено наружное освещение.

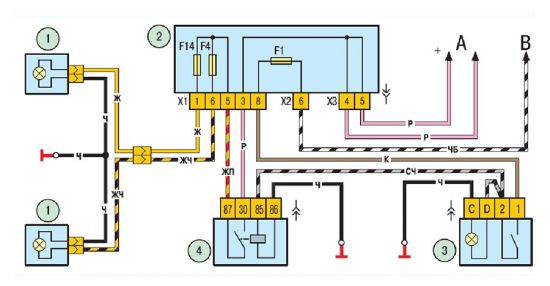

Рис. 9.13. Схема включения противотуманных фар: 1 - противотуманные фары; 2 - монтажный блок; 3 - выключатель противотуманных фар; 4 - реле включения противотуманных фар; А - к источникам питания; В - к переключателю наружного освещения.

Задний противотуманный свет

Схема включения заднего противотуманного света показана на рис. 9.14. Лампы 3 противотуманного света в задних фонарях включают выключателем 4 через блок управления автомобильной противоугонной системы (АПС-6) только в том случае, если включены фары (полностью нажата соответствующая клавиша переключателя 2 наружного освещения). При выключении габаритных огней задние противотуманные огни выключаются автоматически.

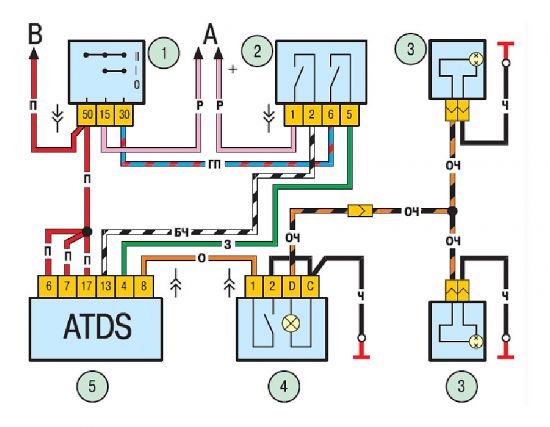

Рис. 9.14. Схема включения задних противотуманных огней: 1 - выключатель зажигания; 2 - переключатель наружного освещения; 3 - лампы противотуманного света в задних фонарях; 4 - выключатель задних противотуманных огней; 5 - блок управления автомобильной противоугонной системы; А - к источникам питания; В - к стартеру.

Наружное освещение

Схема включения наружного освещения показана на рис. 9.15. Габаритный свет включают переключателем 6 наружного освещения. Питание ламп габаритного света и стоп-сигнала подается через реле К1 контроля исправности ламп. Если реле контроля исправности ламп не установлено в монтажном блоке, то вместо него должны стоять контактные перемычки, показанные стрелками на рис. 9.15.

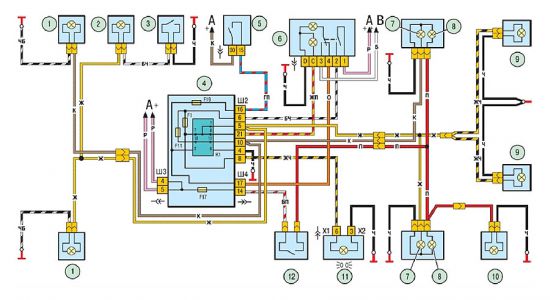

Рис. 9.15. Схема включения наружного освещения: 1 - лампы габаритного света в блок-фарах; 2 - лампа подкапотная; 3 - выключатель подкапотной лампы; 4 - монтажный блок; 5 - выключатель зажигания; 6 - переключатель наружного освещения; 7 - лампы габаритного света в задних фонарях; 8 - лампы стоп-сигнала в задних фонарях; 9 - дополнительный сигнал торможения;10 - фонари освещения номерного знака; 11 - контрольная лампа включения наружного света в комбинации приборов; 12 - выключатель стоп-сигнала; К1 - реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле); А - к источникам питания; В - к лампам освещения приборов.

Указатели поворота

Схема включения указателей поворота и аварийной сигнализации показана на рис. 9.16. Указатели поворота правого или левого борта включаются переключателем 3. В режиме аварийной сигнализации выключателем 6 включаются все указатели поворота. Мигание ламп обеспечивается реле-прерывателем КЗ в монтажном блоке.

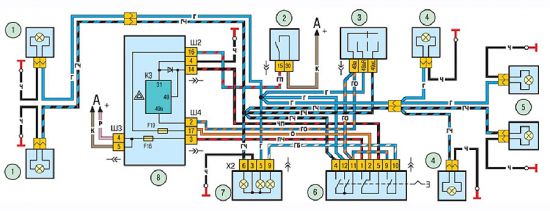

Рис. 9.16. Схема включения указателей поворота и аварийной сигнализации: 1 - лампы указателей поворота в блок-фарах; 2 - выключатель зажигания; 3 - переключатель указателей поворота; 4 - боковые указатели поворота; 5 - лампы указателей поворота в задних фонарях; 6 - выключатель аварийной сигнализации; 7 - комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации; 8 - монтажный блок; КЗ - реле-прерыватель указателей поворота и аварийной сигнализации;А - к источникам питания.

Корректоры света фар

Направление пучков света фар в зависимости от нагрузки в автомобиле изменяют по вертикали моторедукторами корректоров света фар, установленных внутри блок-фар.

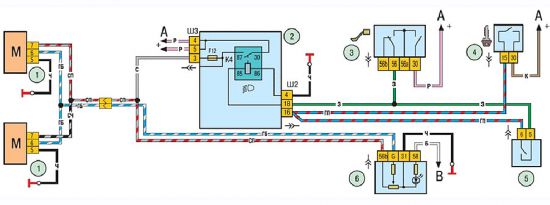

Рис. 9.17. Схема включения корректоров света фар: 1 - моторедуктор корректора света фары; 2 - монтажный блок; 3 - переключатель света фар; 4 - выключатель зажигания; 5 - переключатель наружного освещения; 6 - регулятор коррекции света фар; К4 - реле включения ближнего света фар; А - к источникам питания; В - к регулятору освещения приборов.

Схема включения корректоров света фар показана на рис. 9.17. Моторедукторы 1 управляются регулятором корректора света фар, расположенным на панели приборов. Конструкция моторедуктора не разборная, и в случае неисправности его заменяют целиком.

Под-рулевой переключатель

Под-рулевой переключатель состоит из соединителя, закрепленного хомутом на кронштейне вала рулевого механизма, и двух переключателей. Левый переключатель включает указатели поворота и свет фар, а правый управляет работой омывателей и очистителей стекол. Переключатели закреплены в соединителе защелками.

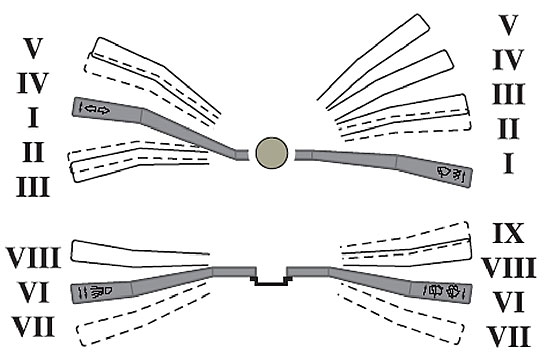

Рис. 9.18. Положения рычагов подрулевого переключателя

Положения рычагов переключателей показаны на рис. 9.18, а замыкаемые при этом контакты приведены в таблице.

Таблица: Контакты, замыкаемые при различных положениях подрулевых переключателей

Положения рычага (рис. 9.18) Замкнутые контакты Включаемые приборы
Левый рычаг
I - Выключены указатели поворотов
II* Указатели левого поворота 49а-49аR Указатели левого поворота
III 49а-49аR Указатели левого поворота
IV* 49а-49аL Указатели правого поворота
V 49а-49аL Указатели правого поворота
VI 56-56b Ближний свет фар
VII* 56-56b
30-56a
Ближний свет фар
Сигнализация дальним светом фар
VIII 56-56a Дальний свет фар
Правый рычаг
I 53e-53 Выключен очиститель ветрового стекла
II* 53e-53
53a-j
Очиститель ветрового стекла (прерывистый режим)
III 53e-53
53a-j
Очиститель ветрового стекла (прерывистый режим)
IV 53a-53 1-я скорость очистителя ветрового стекла
V 53a-53b 2-я скорость очистителя ветрового стекла
VI - Выключены омыватель и очиститель заднего стекла
VII* 53ah-W
53ah-53H
Омыватель ветрового стекла
Очиститель заднего стекла
VIII 53ah-WH Омыватель заднего стекла
IX* 53ah-53H Очиститель заднего стекла

* Нефиксированные положения рычагов.

Жирными линиями показаны исходные положения, тонкими - фиксированные и пунктирными - нефиксированные положения рычагов.

Для включения фар применяются реле типа 904.3747-10. установленные в монтажном блоке. Напряжение включения реле при температуре (23±5) °С не более 8 В, а сопротивление обмотки (85±8.5) Ом.

Для создания прерывистого светового сигнала указателей поворота как в режиме аварийной сигнализации, так и в режиме указания поворота служит реле-прерыватель К3 (смотри рис. 9.16) типа 493.3747 или 495.3747, установленный в монтажном блоке. Кроме того, он позволяет контролировать исправность ламп указателей поворота. Если перегорает одна из ламп, частота циклов включения указателей поворота и контрольной лампы удваивается. Реле-прерыватель должен обеспечивать мигание ламп указателей поворота с частотой 90±30 циклов в минуту при температуре окружающего воздуха от -40 °С до +65 °С и напряжении от 10.8 до 15 В.

ПОЛЕЗНЫЕ СОВЕТЫ
Если фары вдруг начали светить тускло, а при включении сигнала поворота начинает мигать габаритная лампа, восстановите контакт «массового» провода с кузовом.

Возьмите себе в привычку регулярно менять лампы (особенно головного света фар). Со временем колба лампы мутнеет и яркость лампы уменьшается. Причем этот процесс происходит достаточно медленно и водитель не замечает постепенного ухудшения освещенности дороги.

В последнее время все больше появляется машин, у которых фары сияют как новогодняя елка различными оттенками голубого цвета. Все это называется словом «ксенон» и считается очень крутым. Спору нет, ксеноновые фары, установленные штатно на последние модели иномарок, намного лучше освещают дорогу, да и автомобиль с ними смотрится значительно эффектнее. Неудивительно, что многие тоже стараются улучшить свой автомобиль, тем более что сейчас на прилавках появилась масса «ксеноновых» ламп различного изготовления (чаще всего китайского). Не покупайтесь на дешевку - такие лампы не имеют ничего общего с настоящими ксеноновыми газоразрядными лампами, не имеющими нитей накаливания. Это обычные лампы с окрашенным стеклом. Светопропускающая способность такого стекла значительно ниже, чем у стандартных ламп, нити у фальшивок, как правило, установлены не в фокусе, и фара с такой лампой при внешней эффектности практически ничего не освещает, причем дополнительно нещадно слепит встречных водителей. К тому же производители таких ламп, чтобы компенсировать снижение светового потока, увеличивают их мощность сверх нормы. Часто их установка приводит к оплавлению изоляции проводов и перегоранию печатных схем монтажных блоков. А возможен и пожар. Лучше не приобретайте за свои деньги «головную боль», а купите качественные обычные лампы.

Рано или поздно лампы в задних фонарях перегорают. Казалось бы, чего проще - взять новую лампочку, подходящую по размеру цоколя и напряжению. и установить ее вместо перегоревшей. Однако учтите, что в задних фонарях применяются лампы с одинаковым цоколем, но разной мощности: 4W и 21W. И это немало существенная мелочь.

Четырехваттные лампы устанавливают для габаритного света, а двадцатиодноваттные - в указатели поворота и стоп-сигналы. Не путайте их местами.

Если вы установите маломощные лампы в стоп-сигналы и указатели поворотов. другие водители попросту не увидят ваших сигналов в ненастную погоду. А мощные лампы в габаритах будут очень мешать водителям, едущим сзади, и раздражать их.

Соответственное будет и их отношение к вам.
