Особенности конструкции системы выпуска отработавших газов Opel Astra H

Отработавшие газы автомобиля Опель Астра отводятся из двигателя через катколлектор 1 (рис. 1) (выпускной коллектор, объединенный с каталитическим нейтрализатором отработавших газов), приемную трубу 4, дополнительный глушитель 6 и основной глушитель 1 (рис. 2).

Рис. 1. Расположение узлов системы выпуска отработавших газов в передней части основания кузова: 1 - катколлектор; 2 - термоэкран катколлектора; 3 – сильфон; 4- приемная труба; 5 – термоэкран дополнительного глушителя; 6 – дополнительный глушитель.

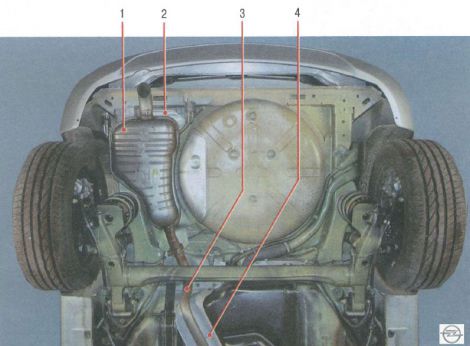

Рис. 2. Расположение узлов системы выпуска отработавших газов в передней части основания  кузова: 1 - основной глушитель; 2 – термоэкран основного глушителя; 3- выпускная труба дополнительного глушителя; 4 - термоэкран выпускной трубы дополнительного глушителя.

На катколлекторе 3 (рис. 3) установлен основной (управляющий) датчик 2 концентрации кислорода, а на приемной трубе - диагностический датчик 6.

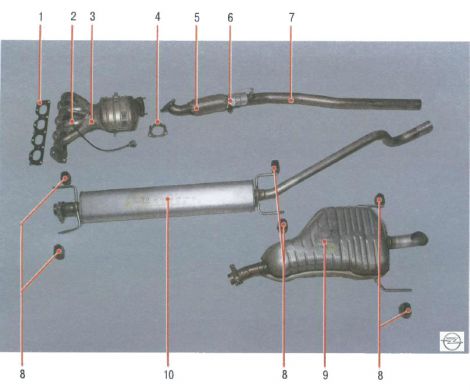

Рис. 3. Узлы системы выпуска отработавших газов: 1 - уплотнительная прокладка катколлектора; 2 - управляющий датчик концентрации кислорода; 3 – катколлектор; 4 - уплотнительная прокладка приемной трубы; 5 – сильфон; 6 - диагностический датчик концентрации кислорода; 7 – приемная труба; 8 – подушки узлов системы выпуска отработавших газов; 9 – основной глушитель; 10 – дополнительный глушитель.

Между головкой блока цилиндров и фланцем катколлектора установлена уплотнительная металлоармированная прокладка 1.

Приемная труба одним своим концом соединена с фланцем катколлектора, а другим - с впускной трубой дополнительного глушителя 10. В свою очередь, выпускная труба дополнительного глушителя соединена с впускной трубой основного глушителя 9. Фланцевое соединение катколлектора и приемной трубы уплотнено металлоармированной прокладкой 4. Остальные соединения системы телескопические, их закрепляют двумя хомутами, прикрепленными сваркой в одной точке каждый к впускным трубам основного и дополнительного глушителей.

Для уменьшения передачи вибраций от силового агрегата на систему выпуска и кузов в приемную трубу 7 вмонтирован виброкомпенсирующий гофрированный сильфон 5 в металлической оплетке.

Элементы системы подвешены к кузову на шести резиновых подушках 8.

Для защиты радиатора системы охлаждения, основания кузова и топливного бака от нагрева элементами системы на катколлектор установлен стальной термоэкран 2 (см. рис. 1), над другими элементами системы выпуска также установлены термоэкраны 5 (см. рис. 1), 2 и 4 (см. рис. 2).

Система выпуска отработавших газов не требует специального обслуживания. Достаточно периодически проверять надежность затяжки резьбовых соединений и целость подушек подвески. В случае повреждения элементов системы, сквозной коррозииили прогара их заменяют в сборе, так как глушители вместе с трубами представляют собой неразборные узлы.

Полезные советы

Периодически проверяйте систему выпуска отработавших газов. При повышенном уровне шума от системы выпуска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведя рукой над местами возможной утечки, не касаясь узлов, вы сразу ощутите утечку газов. При необходимости замените проржавевшие и прогоревшие узлы.

При невозможности заменить дефектный узел новым можно временно восстановить его работоспособность, наложив металлическую заплатку на поврежденное место и закрепив ее хомутами или проволокой. Под заплатку рекомендуется подложить лист асбеста. Кроме того, в магазинах автозапчастей бывают в продаже специальные комплекты для восстановления узлов системы выпуска отработавших газов, с помощью которых можно временно устранить повреждения системы, чтобы доехать до автосервиса или гаража.

Предупреждения

Перед ремонтом дайте остыть системе выпуска, так как во время работы двигателя она нагревается до высокой температуры.

Отработавшие газы ядовиты, отравление ими происходит незаметно, поэтому перед пуском двигателя в гараже обязательно откройте ворота!

Для снятия и установки узлов системы вам потребуются: ключи «на 13» «на 16», «на 22», торцовые головки «на 10», TORX Е12, отвертка с плоским лезвием.
