Особенности конструкции сцепления Opel Astra H

На автомобили Opel Astra, оснащенные механической коробкой передач, устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной (рис. 1).

Рис. 1. Сцепление: 1 - маховик; 2 - ведомый диск; 3 – кожух сцепления с нажимным диском; 4 - диафрагменная пружина.

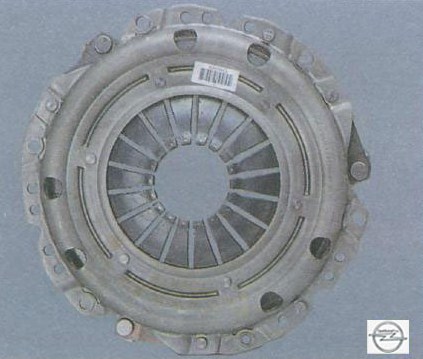

Нажимной диск смонтирован в стальном штампованном кожухе 3, прикрепленном шестью болтами к маховику 1 двигателя.

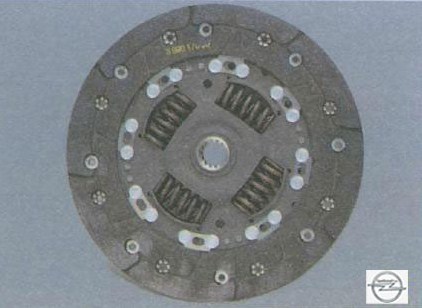

Ведомый диск 2 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 4 между маховиком и нажимным диском.

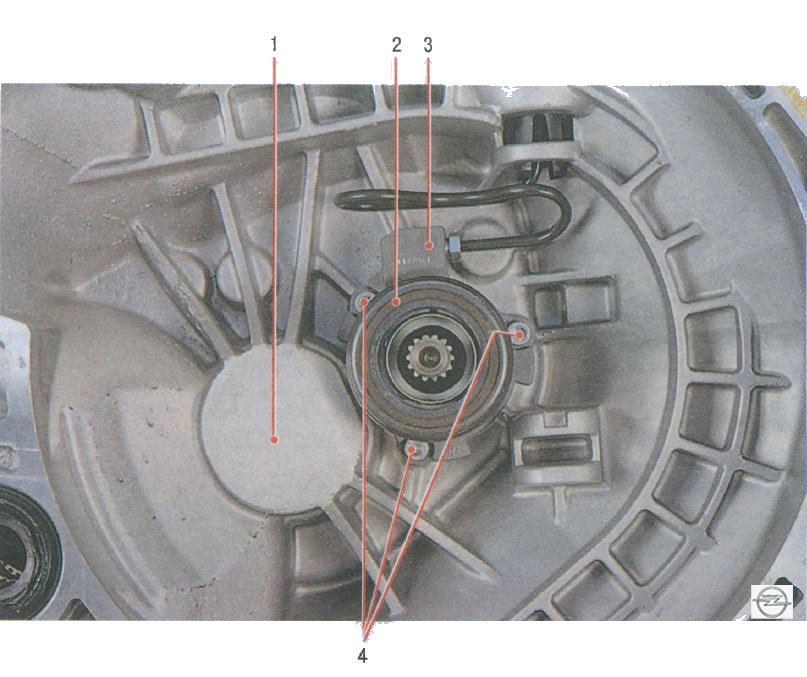

Подшипник 2 (рис. 2) выключения сцепления конструктивно объединен с рабочим цилиндром 3, прикрепленным тремя болтами 4 к картеру 1 сцепления.

Рис. 2. Подшипник выключения сцепления, объединенный с рабочим цилиндром привода выключения сцепления: 1 - картер сцепления; 2 - подшипник выключения сцепления; 3 - рабочий цилиндр привода выключения сцепления; 4 - болты крепления рабочего цилиндра привода выключения сцепления.

Гидравлический привод выключения сцепления состоит из следующих элементов: главного цилиндра, установленного в моторном отсеке...

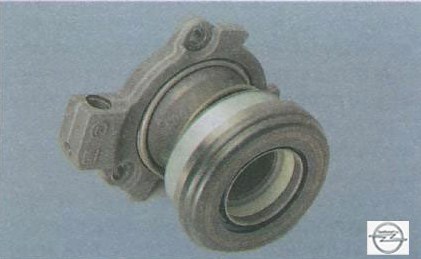

...рабочего цилиндра 3 (см. рис. 2), объединенного с подшипником выключения сцепления...

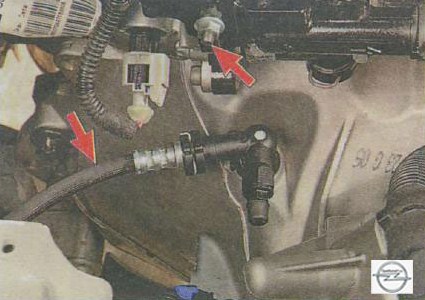

...трубопровода, состоящего из трубки и шланга (для наглядности трубопровод показан снизу автомобиля)...

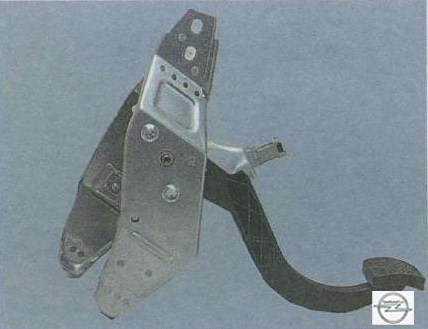

...и педали сцепления, кронштейн которой прикреплен гайками к щиту передка кузова.

Шток главного цилиндра привода выключения сцепления соединен с педалью пальцем, вставленным в отверстия педали и вилки штока и закрепленным от осевого перемещения пружинным фиксатором. Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость.

Полезные советы

Для того чтобы сцепление Опеля Астра служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хотя и немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, хотя выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой чуть-чуть педали находится под повышенной нагрузкой, и его ресурс снижается. По этой же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль. Пробуксовку сцепления легко можно определить по тахометру. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцепление требует ремонта.
