Особенности конструкции сцепления Toyota Corolla

На автомобиль Toyota Corolla/Auris устанавливают однодисковое сцепление сухого типа с центральной диафрагменной пружиной.

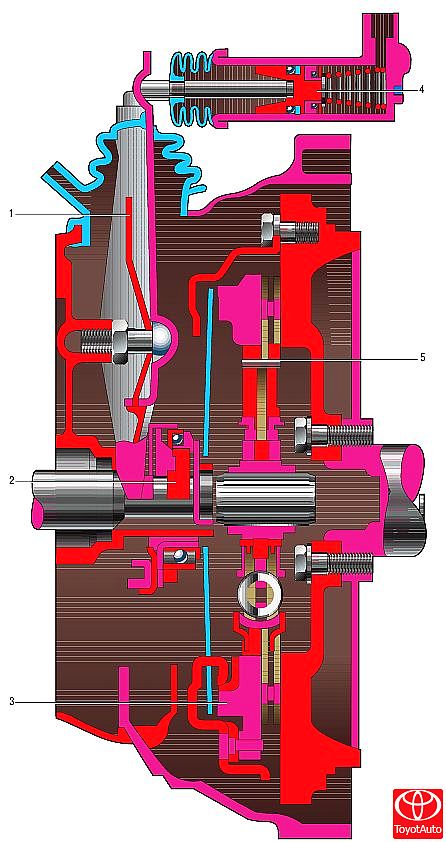

Нажимной диск смонтирован в стальном штампованном кожухе 3, прикрепленном болтами к маховику двигателя.

Ведомый диск 5 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной между маховиком и нажимным диском.

Подшипник выключения сцепления А закрытого типа, не требующий смазки в эксплуатации, установлен на направляющей втулке, запрессованной в отверстие картера сцепления. Направляющая втулка представляет собой неразборный узел, включающий в себя сальник и передний подшипник первичного вала. Подшипник перемещается вилкой выключения сцепления Б, установленной на шаровой опоре, ввернутой в картер сцепления. Вилка вставлена в пазы муфты подшипника без дополнительного крепления.

На свободное плечо вилки выключения сцепления, уплотненное в картере сцепления резиновым чехлом, воздействует рабочий цилиндр гидропривода выключения сцепления.
