Особенности устройства головки цилиндров и клапанного механизма Chevrolet Niva

Головка цилиндров

Головка цилиндров отлита из алюминиевого сплава.

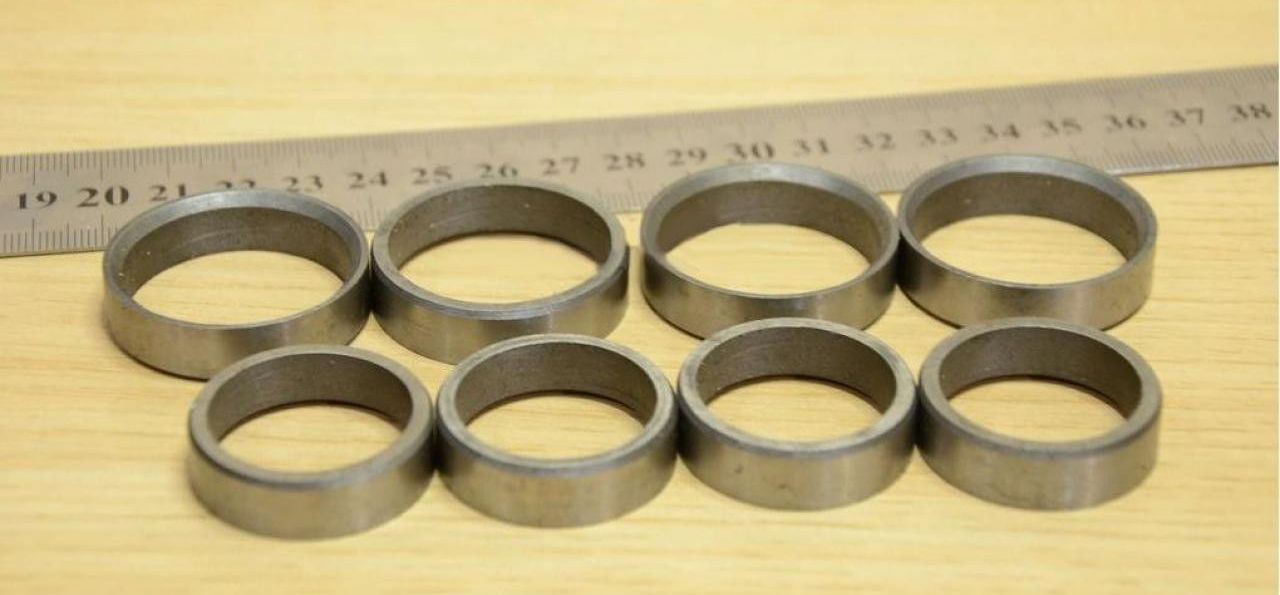

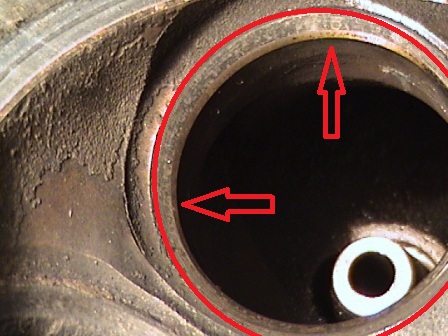

Имеет запрессованные чугунные седла.

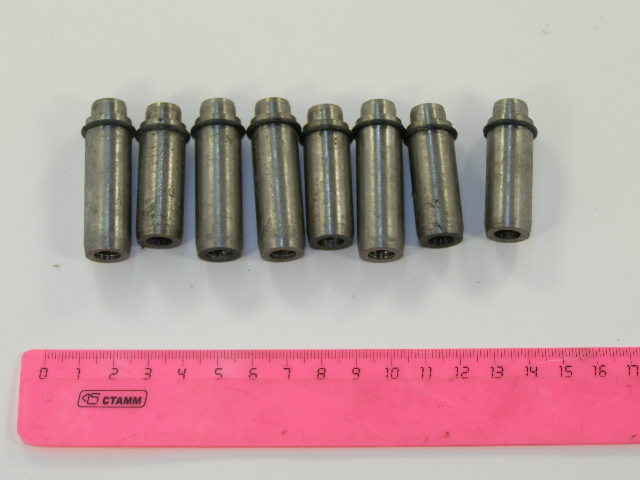

Направляющие втулки клапанов. В запасные части направляющие втулки поставляются с увеличенным на 0,2 мм наружным диаметром.

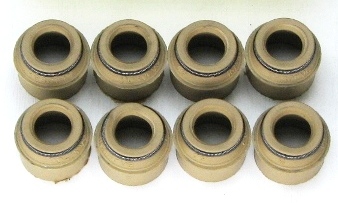

Верхняя часть втулок уплотняется резинометаллическими маслоотражательными колпачками.

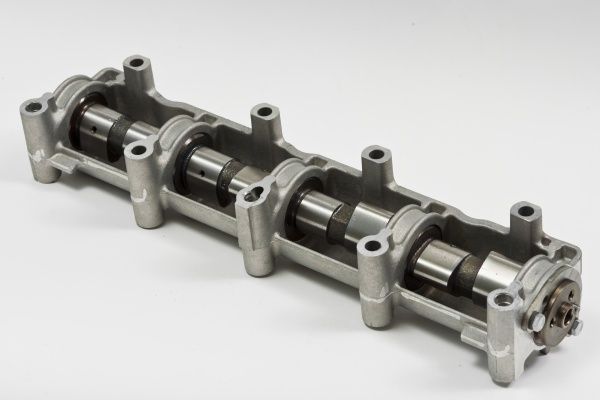

На головке цилиндров закреплен корпус подшипников, в котором находится распределительный вал.

Механизм привода клапанов.

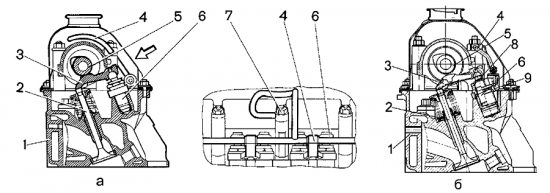

Механизм привода клапанов:
1 – головка цилиндров;
2 – клапан;
3 – рычаг клапана;
4 – рампа масляная;
5 – распределительный вал;
6 – гидравлическая опора толкателя;
7 – гайка;
8 – втулка гидроопоры;
9 - проставка.

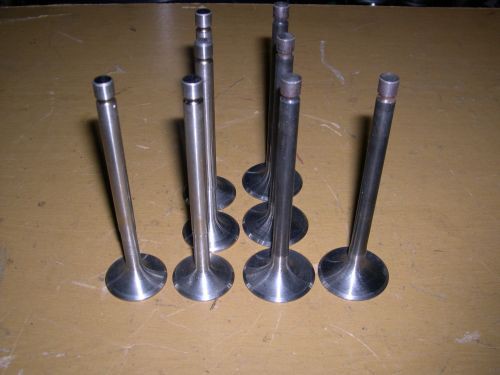

Клапаны 2.

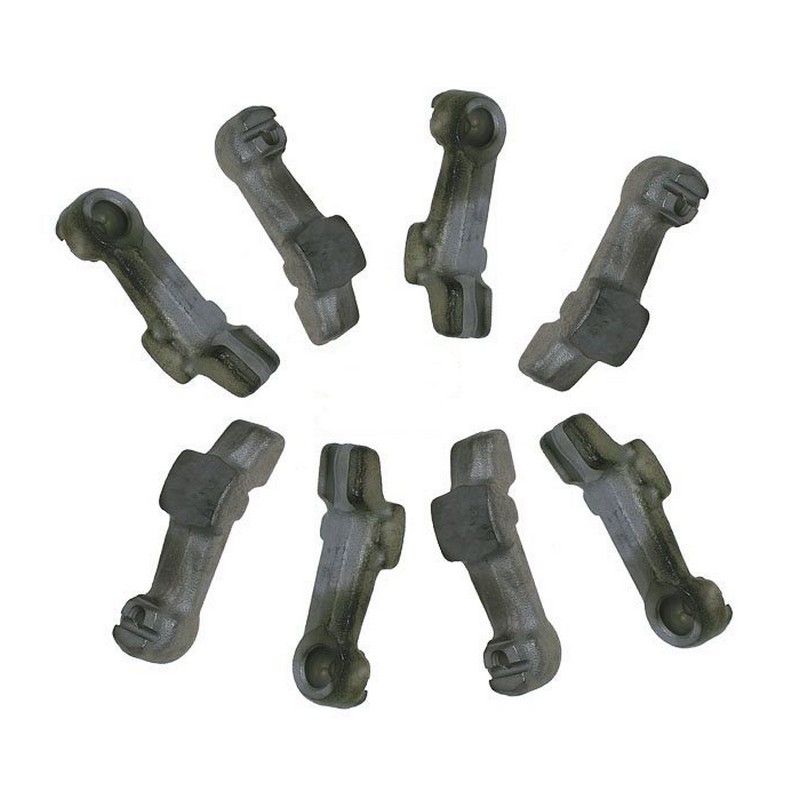

Приводятся в действие кулачками распределительных валов через рычаги 3.

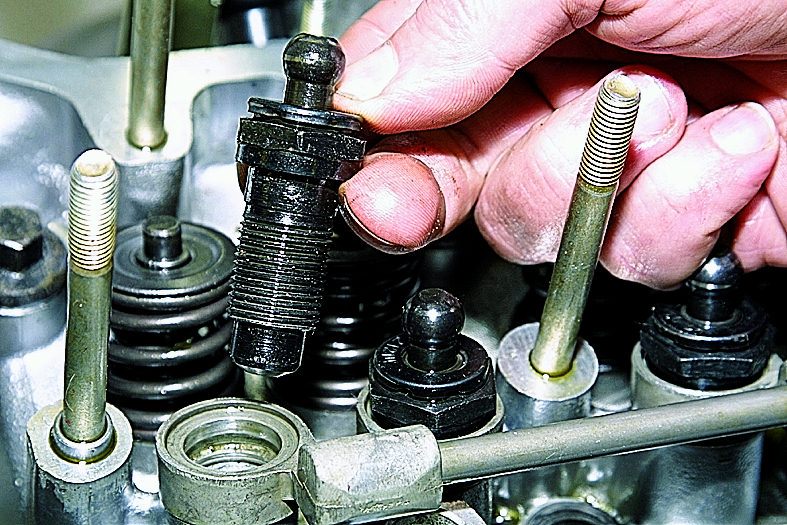

Одним концом рычаг давит на клапан, а другим опирается на сферическую головку гидравлической опоры 6.
Гидроопоры автоматически устраняют зазор в клапанном механизме и поэтому при техническом обслуживании автомобиля проверять и регулировать зазор в клапанном механизме не требуется.

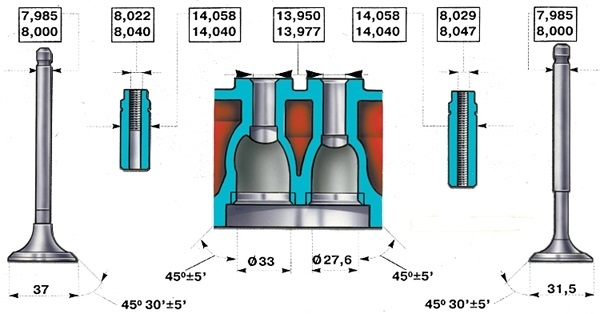

Основные размеры клапанов, направляющих втулок и седел клапанов.
